Benennung
Kugelsperrbolzen
Ausführung 1
mit Pilzgriff
Produkttyp
abschließbar
Material Grundkörper
Edelstahl
Material Komponente
Thermoplast
Farbe Komponente
schwarzgrau RAL 7021
Stahlschlüssel Grundkörper
1.4305

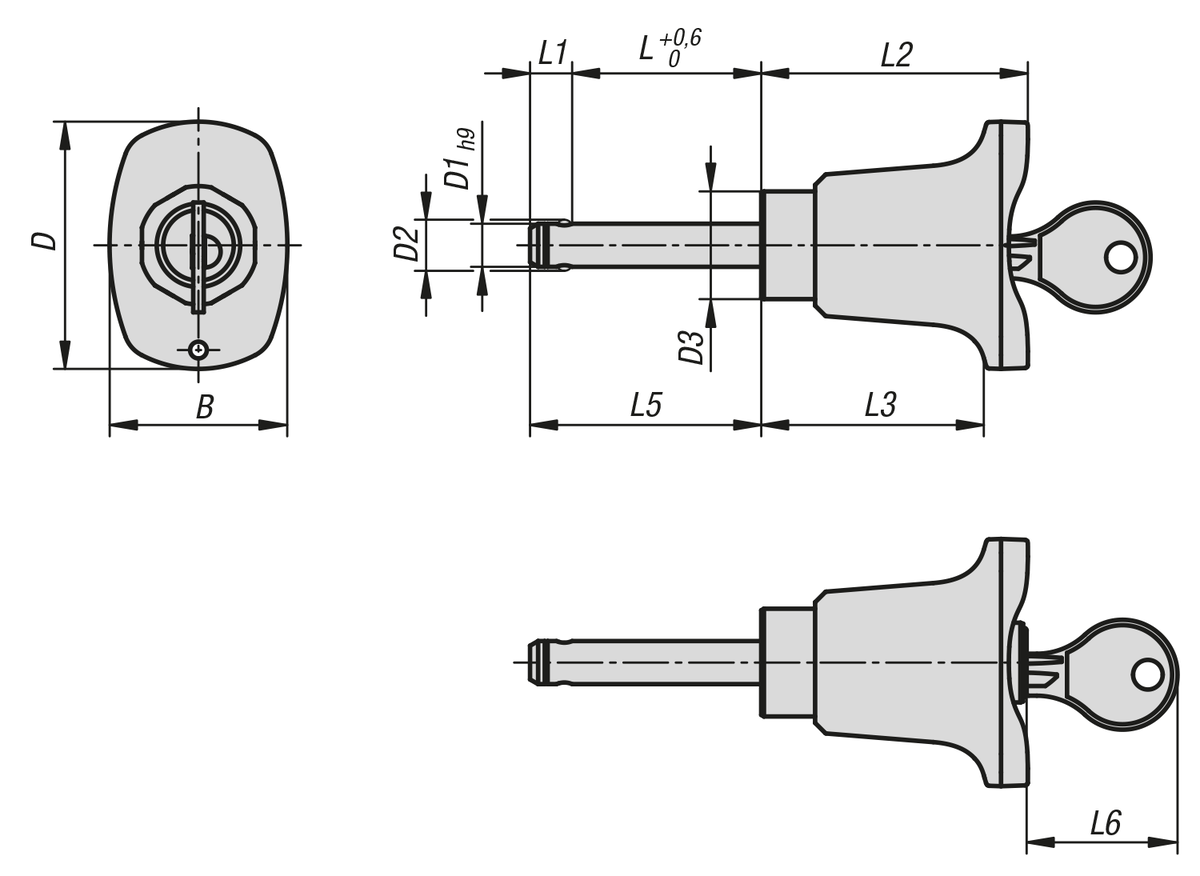

D1=Bolzendurchmesser
8
D3=Aufnahmebohrung H11
8
F4=Scherkraft max. kN zweisch.
38
L=Länge
50
B
33
D
45,9
D2
9,5
D3
20
Kugelsperrbolzen Griff
Pilzgriff breit
L1
7,8
L2
49,5
L3
41,3
L5
57,8
L6
28

Beschreibung

Produktbeschreibung

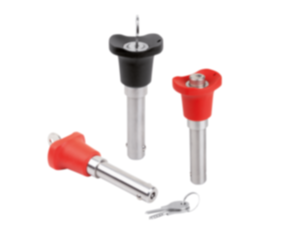

Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Bauteilen. Die abschließbare Variante verhindert ein unbefugtes Lösen der Verbindung.

Durch das Öffnen des Druckzylinderschlosses mittels Schlüssel, können die beiden Kugeln entriegelt und die zu verbindenden Teile abgesteckt werden. Wird das Druckzylinderschloss händisch eingedrückt, verriegeln die Kugeln die Verbindung sicher. Das Entriegeln der Kugeln kann nur mittels Schlüssel erfolgen.
Werkstoff
Griff Thermoplast.
Stahlteile Edelstahl.
Schloss Zamak.
Schlüssel Stahl verzinkt.
Ausführung
Griff schwarzgrau oder verkehrsrot RAL 3020.
Edelstahl blank.
Hinweis
Scherkraft zweischnittig (F) = S · τ aB max.

Bei den Angaben zur Scherkraft handelt es sich um die theoretische Bruchlast. Es sind unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.

Die Belastungswerte sind in Anlehnung an die DIN 50141 rechnerisch ermittelt worden. Ob der Kugelsperrbolzen für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.

Unterschiedlichste Werkstoffe, an denen die Kugelsperrbolzen eingesetzt werden, Witterungsbedingungen, sowie Verschleiß können die ermittelten Werte beeinflussen.

Das Druckschloss ist gleichschließend. Alle Schließzylinder können mit dem gleichen Schlüssel geöffnet werden. Die Kugelsperrbolzen abschließbar werden mit zwei Schlüsseln geliefert.
Auf Anfrage
Weitere Ausführungen.
Zubehör
Aufnahmebuchsen für Kugelsperrbolzen 03197
Sicherungs-Spiralkabel 03199
Halteseile mit Öse 03199
Schlüsselring 03199
