03420-05Kugelsperrbolzen mit T-Griff abschließbar |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungProduktbeschreibung:Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Bauteilen. Die abschließbare Variante verhindert ein unbefugtes Lösen der Verbindung.
Durch das Öffnen des Druckzylinderschlosses mittels Schlüssel, können die beiden Kugeln entriegelt und die zu verbindenden Teile abgesteckt werden. Wird das Druckzylinderschloss händisch eingedrückt, verriegeln die Kugeln die Verbindung sicher. Das Entriegeln der Kugeln kann nur mittels Schlüssel erfolgen.Werkstoff:Griff Thermoplast.
Stahlteile Edelstahl.
Schloss Zamak.
Schlüssel Stahl verzinkt.Ausführung:Griff schwarz oder verkehrsrot RAL 3020.
Edelstahl blank.Hinweis:Scherkraft zweischnittig (F) = S · τ aB max.
Bei den Angaben zur Scherkraft handelt es sich um die theoretische Bruchlast. Es sind unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.
Die Belastungswerte sind in Anlehnung an die DIN 50141 rechnerisch ermittelt worden. Ob der Kugelsperrbolzen für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.
Unterschiedlichste Werkstoffe, an denen die Kugelsperrbolzen eingesetzt werden, Witterungsbedingungen, sowie Verschleiß können die ermittelten Werte beeinflussen.
Das Druckschloss ist gleichschließend. Alle Schließzylinder können mit dem gleichen Schlüssel geöffnet werden. Die Kugelsperrbolzen abschließbar werden mit zwei Schlüsseln geliefert.Auf Anfrage:Weitere Ausführungen.Zubehör:Aufnahmebuchsen für Kugelsperrbolzen 03197
Sicherungs-Spiralkabel 03199
Halteseile mit Öse 03199
Schlüsselring 03199Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

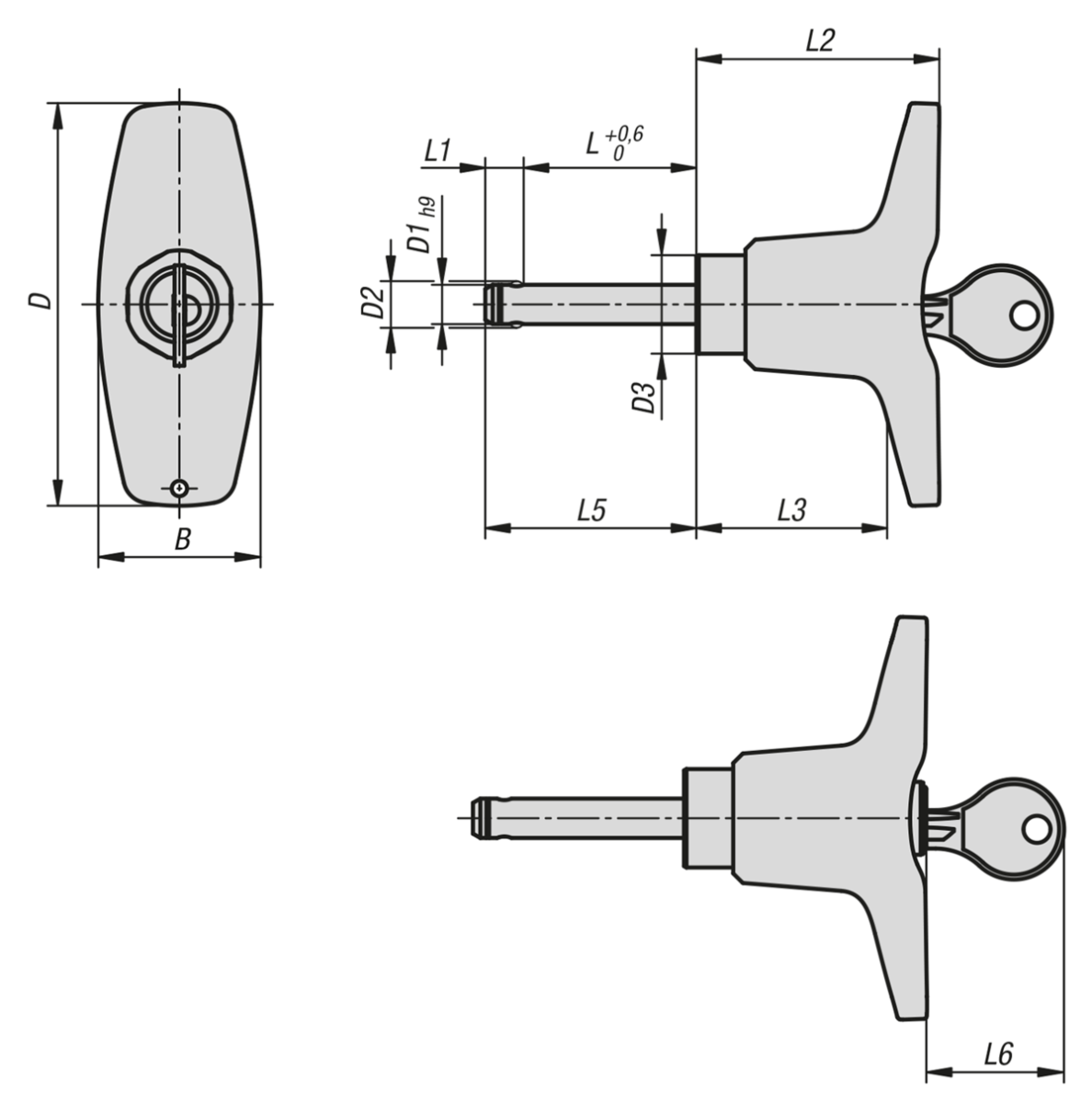

| Bestellnummer | Farbe
Komponente | B | D | D1 | D2 | D3 | L | L1 | L2 | L3 | L5 | L6 | Aufnahme-
bohrung
H11 | Scherkraft
zweischnittig
max. kN | CAD | Zub. | Preis | Bestellen |
|---|
| 03420-05-208208020 | schwarz | 33 | 81,8 | 8 | 9,5 | 20 | 20 | 7,8 | 49,4 | 38,8 | 27,8 | 28 | 8 | 38 |  | | 36.85 CHF | | | 03420-05-208208025 | schwarz | 33 | 81,8 | 8 | 9,5 | 20 | 25 | 7,8 | 49,4 | 38,8 | 32,8 | 28 | 8 | 38 | | | 36.85 CHF | | | 03420-05-208208030 | schwarz | 33 | 81,8 | 8 | 9,5 | 20 | 30 | 7,8 | 49,4 | 38,8 | 37,8 | 28 | 8 | 38 | | | 39.49 CHF | | | 03420-05-208208035 | schwarz | 33 | 81,8 | 8 | 9,5 | 20 | 35 | 7,8 | 49,4 | 38,8 | 42,8 | 28 | 8 | 38 | | | 39.49 CHF | | | 03420-05-208208040 | schwarz | 33 | 81,8 | 8 | 9,5 | 20 | 40 | 7,8 | 49,4 | 38,8 | 47,8 | 28 | 8 | 38 | | | 39.49 CHF | | | 03420-05-208208045 | schwarz | 33 | 81,8 | 8 | 9,5 | 20 | 45 | 7,8 | 49,4 | 38,8 | 52,8 | 28 | 8 | 38 | | | 39.49 CHF | | | 03420-05-208208050 | schwarz | 33 | 81,8 | 8 | 9,5 | 20 | 50 | 7,8 | 49,4 | 38,8 | 57,8 | 28 | 8 | 38 | | | 39.49 CHF | | | 03420-05-208210020 | schwarz | 33 | 81,8 | 10 | 12 | 20 | 20 | 8,9 | 49,4 | 38,8 | 28,9 | 28 | 10 | 60 | | | 51.52 CHF | | | 03420-05-208210025 | schwarz | 33 | 81,8 | 10 | 12 | 20 | 25 | 8,9 | 49,4 | 38,8 | 33,9 | 28 | 10 | 60 | | | 51.52 CHF | | | 03420-05-208210030 | schwarz | 33 | 81,8 | 10 | 12 | 20 | 30 | 8,9 | 49,4 | 38,8 | 38,9 | 28 | 10 | 60 | | | 53.74 CHF | | | 03420-05-208210035 | schwarz | 33 | 81,8 | 10 | 12 | 20 | 35 | 8,9 | 49,4 | 38,8 | 43,9 | 28 | 10 | 60 | | | 53.74 CHF | | | 03420-05-208210040 | schwarz | 33 | 81,8 | 10 | 12 | 20 | 40 | 8,9 | 49,4 | 38,8 | 48,9 | 28 | 10 | 60 | | | 53.74 CHF | | | 03420-05-208210045 | schwarz | 33 | 81,8 | 10 | 12 | 20 | 45 | 8,9 | 49,4 | 38,8 | 53,9 | 28 | 10 | 60 | | | 53.74 CHF | | | 03420-05-208210050 | schwarz | 33 | 81,8 | 10 | 12 | 20 | 50 | 8,9 | 49,4 | 38,8 | 58,9 | 28 | 10 | 60 | | | 53.74 CHF | | | 03420-05-208210060 | schwarz | 33 | 81,8 | 10 | 12 | 20 | 60 | 8,9 | 49,4 | 38,8 | 68,9 | 28 | 10 | 60 | | | 56.53 CHF | | | 03420-05-208212025 | schwarz | 33 | 81,8 | 12 | 14,5 | 20 | 25 | 9,9 | 49,4 | 38,8 | 34,9 | 28 | 12 | 86 | | | 46.27 CHF | | | 03420-05-208212030 | schwarz | 33 | 81,8 | 12 | 14,5 | 20 | 30 | 9,9 | 49,4 | 38,8 | 39,9 | 28 | 12 | 86 | | | 48.77 CHF | | | 03420-05-208212035 | schwarz | 33 | 81,8 | 12 | 14,5 | 20 | 35 | 9,9 | 49,4 | 38,8 | 44,9 | 28 | 12 | 86 | | | 48.77 CHF | | | 03420-05-208212040 | schwarz | 33 | 81,8 | 12 | 14,5 | 20 | 40 | 9,9 | 49,4 | 38,8 | 49,9 | 28 | 12 | 86 | | | 48.77 CHF | | | 03420-05-208212045 | schwarz | 33 | 81,8 | 12 | 14,5 | 20 | 45 | 9,9 | 49,4 | 38,8 | 54,9 | 28 | 12 | 86 | | | 48.77 CHF | | | 03420-05-208212050 | schwarz | 33 | 81,8 | 12 | 14,5 | 20 | 50 | 9,9 | 49,4 | 38,8 | 59,9 | 28 | 12 | 86 | | | 48.77 CHF | | | 03420-05-208212060 | schwarz | 33 | 81,8 | 12 | 14,5 | 20 | 60 | 9,9 | 49,4 | 38,8 | 69,9 | 28 | 12 | 86 | | | 51.28 CHF | | | 03420-05-208212070 | schwarz | 33 | 81,8 | 12 | 14,5 | 20 | 70 | 9,9 | 49,4 | 38,8 | 79,9 | 28 | 12 | 86 | | | 51.28 CHF | | | 03420-05-208212080 | schwarz | 33 | 81,8 | 12 | 14,5 | 20 | 80 | 9,9 | 49,4 | 38,8 | 89,9 | 28 | 12 | 86 | | | 53.48 CHF | | | 03420-05-208216030 | schwarz | 33 | 81,8 | 16 | 19 | 20 | 30 | 13,1 | 49,4 | 38,8 | 43,1 | 28 | 16 | 153 | | | 68.56 CHF | | | 03420-05-208216035 | schwarz | 33 | 81,8 | 16 | 19 | 20 | 35 | 13,1 | 49,4 | 38,8 | 48,1 | 28 | 16 | 153 | | | 69.69 CHF | | | 03420-05-208216040 | schwarz | 33 | 81,8 | 16 | 19 | 20 | 40 | 13,1 | 49,4 | 38,8 | 53,1 | 28 | 16 | 153 | | | 69.69 CHF | | | 03420-05-208216045 | schwarz | 33 | 81,8 | 16 | 19 | 20 | 45 | 13,1 | 49,4 | 38,8 | 58,1 | 28 | 16 | 153 | | | 69.69 CHF | | | 03420-05-208216050 | schwarz | 33 | 81,8 | 16 | 19 | 20 | 50 | 13,1 | 49,4 | 38,8 | 63,1 | 28 | 16 | 153 | | | 69.69 CHF | | | 03420-05-208216060 | schwarz | 33 | 81,8 | 16 | 19 | 20 | 60 | 13,1 | 49,4 | 38,8 | 73,1 | 28 | 16 | 153 | | | 74.03 CHF | | | 03420-05-208216070 | schwarz | 33 | 81,8 | 16 | 19 | 20 | 70 | 13,1 | 49,4 | 38,8 | 83,1 | 28 | 16 | 153 | | | 74.03 CHF | | | 03420-05-208216080 | schwarz | 33 | 81,8 | 16 | 19 | 20 | 80 | 13,1 | 49,4 | 38,8 | 93,1 | 28 | 16 | 153 | | | 78.36 CHF | | | 03420-05-20848208020 | verkehrsrot RAL 3020 | 33 | 81,8 | 8 | 9,5 | 20 | 20 | 7,8 | 49,4 | 38,8 | 27,8 | 28 | 8 | 38 | | | 36.85 CHF | | | 03420-05-20848208025 | verkehrsrot RAL 3020 | 33 | 81,8 | 8 | 9,5 | 20 | 25 | 7,8 | 49,4 | 38,8 | 32,8 | 28 | 8 | 38 | | | 36.85 CHF | | | 03420-05-20848208030 | verkehrsrot RAL 3020 | 33 | 81,8 | 8 | 9,5 | 20 | 30 | 7,8 | 49,4 | 38,8 | 37,8 | 28 | 8 | 38 | | | 39.49 CHF | | | 03420-05-20848208035 | verkehrsrot RAL 3020 | 33 | 81,8 | 8 | 9,5 | 20 | 35 | 7,8 | 49,4 | 38,8 | 42,8 | 28 | 8 | 38 | | | 39.49 CHF | | | 03420-05-20848208040 | verkehrsrot RAL 3020 | 33 | 81,8 | 8 | 9,5 | 20 | 40 | 7,8 | 49,4 | 38,8 | 47,8 | 28 | 8 | 38 | | | 39.49 CHF | | | 03420-05-20848208045 | verkehrsrot RAL 3020 | 33 | 81,8 | 8 | 9,5 | 20 | 45 | 7,8 | 49,4 | 38,8 | 52,8 | 28 | 8 | 38 | | | 39.49 CHF | | | 03420-05-20848208050 | verkehrsrot RAL 3020 | 33 | 81,8 | 8 | 9,5 | 20 | 50 | 7,8 | 49,4 | 38,8 | 57,8 | 28 | 8 | 38 | | | 39.49 CHF | | | 03420-05-20848210020 | verkehrsrot RAL 3020 | 33 | 81,8 | 10 | 12 | 20 | 20 | 8,9 | 49,4 | 38,8 | 28,9 | 28 | 10 | 60 | | | 51.52 CHF | | | 03420-05-20848210025 | verkehrsrot RAL 3020 | 33 | 81,8 | 10 | 12 | 20 | 25 | 8,9 | 49,4 | 38,8 | 33,9 | 28 | 10 | 60 | | | 51.52 CHF | | | 03420-05-20848210030 | verkehrsrot RAL 3020 | 33 | 81,8 | 10 | 12 | 20 | 30 | 8,9 | 49,4 | 38,8 | 38,9 | 28 | 10 | 60 | | | 53.74 CHF | | | 03420-05-20848210035 | verkehrsrot RAL 3020 | 33 | 81,8 | 10 | 12 | 20 | 35 | 8,9 | 49,4 | 38,8 | 43,9 | 28 | 10 | 60 | | | 53.74 CHF | | | 03420-05-20848210040 | verkehrsrot RAL 3020 | 33 | 81,8 | 10 | 12 | 20 | 40 | 8,9 | 49,4 | 38,8 | 48,9 | 28 | 10 | 60 | | | 53.74 CHF | | | 03420-05-20848210045 | verkehrsrot RAL 3020 | 33 | 81,8 | 10 | 12 | 20 | 45 | 8,9 | 49,4 | 38,8 | 53,9 | 28 | 10 | 60 | | | 53.74 CHF | | | 03420-05-20848210050 | verkehrsrot RAL 3020 | 33 | 81,8 | 10 | 12 | 20 | 50 | 8,9 | 49,4 | 38,8 | 58,9 | 28 | 10 | 60 | | | 53.74 CHF | | | 03420-05-20848210060 | verkehrsrot RAL 3020 | 33 | 81,8 | 10 | 12 | 20 | 60 | 8,9 | 49,4 | 38,8 | 68,9 | 28 | 10 | 60 | | | 56.53 CHF | | | 03420-05-20848212025 | verkehrsrot RAL 3020 | 33 | 81,8 | 12 | 14,5 | 20 | 25 | 9,9 | 49,4 | 38,8 | 34,9 | 28 | 12 | 86 | | | 46.27 CHF | | | 03420-05-20848212030 | verkehrsrot RAL 3020 | 33 | 81,8 | 12 | 14,5 | 20 | 30 | 9,9 | 49,4 | 38,8 | 39,9 | 28 | 12 | 86 | | | 48.77 CHF | | | 03420-05-20848212035 | verkehrsrot RAL 3020 | 33 | 81,8 | 12 | 14,5 | 20 | 35 | 9,9 | 49,4 | 38,8 | 44,9 | 28 | 12 | 86 | | | 48.77 CHF | | | 03420-05-20848212040 | verkehrsrot RAL 3020 | 33 | 81,8 | 12 | 14,5 | 20 | 40 | 9,9 | 49,4 | 38,8 | 49,9 | 28 | 12 | 86 | | | 48.77 CHF | | | 03420-05-20848212045 | verkehrsrot RAL 3020 | 33 | 81,8 | 12 | 14,5 | 20 | 45 | 9,9 | 49,4 | 38,8 | 54,9 | 28 | 12 | 86 | | | 48.77 CHF | | | 03420-05-20848212050 | verkehrsrot RAL 3020 | 33 | 81,8 | 12 | 14,5 | 20 | 50 | 9,9 | 49,4 | 38,8 | 59,9 | 28 | 12 | 86 | | | 48.77 CHF | | | 03420-05-20848212060 | verkehrsrot RAL 3020 | 33 | 81,8 | 12 | 14,5 | 20 | 60 | 9,9 | 49,4 | 38,8 | 69,9 | 28 | 12 | 86 | | | 51.28 CHF | | | 03420-05-20848212070 | verkehrsrot RAL 3020 | 33 | 81,8 | 12 | 14,5 | 20 | 70 | 9,9 | 49,4 | 38,8 | 79,9 | 28 | 12 | 86 | | | 51.28 CHF | | | 03420-05-20848212080 | verkehrsrot RAL 3020 | 33 | 81,8 | 12 | 14,5 | 20 | 80 | 9,9 | 49,4 | 38,8 | 89,9 | 28 | 12 | 86 | | | 53.48 CHF | | | 03420-05-20848216030 | verkehrsrot RAL 3020 | 33 | 81,8 | 16 | 19 | 20 | 30 | 13,1 | 49,4 | 38,8 | 43,1 | 28 | 16 | 153 | | | 68.56 CHF | | | 03420-05-20848216035 | verkehrsrot RAL 3020 | 33 | 81,8 | 16 | 19 | 20 | 35 | 13,1 | 49,4 | 38,8 | 48,1 | 28 | 16 | 153 | | | 69.69 CHF | | | 03420-05-20848216040 | verkehrsrot RAL 3020 | 33 | 81,8 | 16 | 19 | 20 | 40 | 13,1 | 49,4 | 38,8 | 53,1 | 28 | 16 | 153 | | | 69.69 CHF | | | 03420-05-20848216045 | verkehrsrot RAL 3020 | 33 | 81,8 | 16 | 19 | 20 | 45 | 13,1 | 49,4 | 38,8 | 58,1 | 28 | 16 | 153 | | | 69.69 CHF | | | 03420-05-20848216050 | verkehrsrot RAL 3020 | 33 | 81,8 | 16 | 19 | 20 | 50 | 13,1 | 49,4 | 38,8 | 63,1 | 28 | 16 | 153 | | | 69.69 CHF | | | 03420-05-20848216060 | verkehrsrot RAL 3020 | 33 | 81,8 | 16 | 19 | 20 | 60 | 13,1 | 49,4 | 38,8 | 73,1 | 28 | 16 | 153 | | | 74.03 CHF | | | 03420-05-20848216070 | verkehrsrot RAL 3020 | 33 | 81,8 | 16 | 19 | 20 | 70 | 13,1 | 49,4 | 38,8 | 83,1 | 28 | 16 | 153 | | | 74.03 CHF | | | 03420-05-20848216080 | verkehrsrot RAL 3020 | 33 | 81,8 | 16 | 19 | 20 | 80 | 13,1 | 49,4 | 38,8 | 93,1 | 28 | 16 | 153 | | | 78.36 CHF | |
