        Steckbolzen mit Axialsicherung

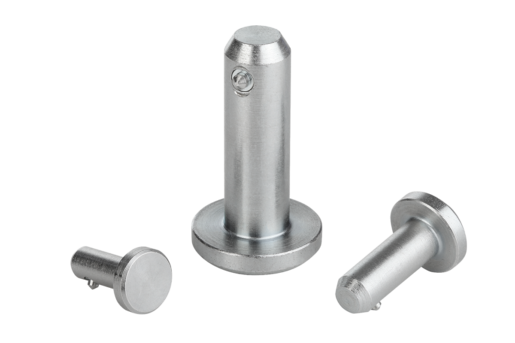

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:verzinkt.Hinweis:Steckbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken.

Scherkraft zweischnittig (F) = S · τ aB max.Montage:Im Gegenstück Maß X als Einführhilfe beachten.Zeichnungshinweis:

Fase für Gegenstück Xmin. x 45°

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 03410 Steckbolzen mit Axialsicherung

190 kB

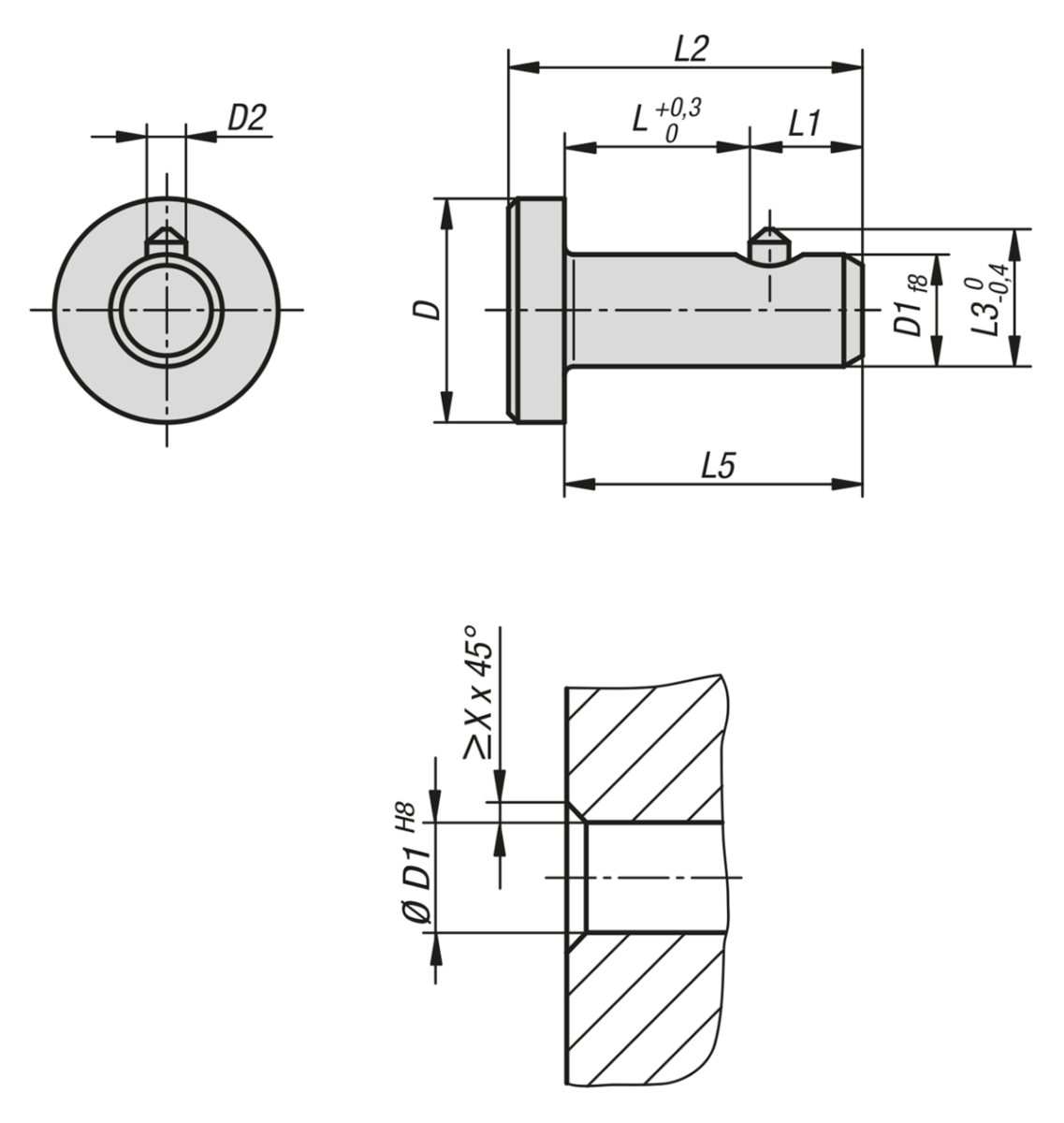

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	L	L1	L2	L3	L5	X	Scherkraft zweischnittig max. kN	Preis
03410-1206010	12	6	2,1	10	6	19	7,4	16	1,1	12	4.96 CHF
03410-1206012	12	6	2,1	12	6	21	7,4	18	1,1	12	5.12 CHF
03410-1206016	12	6	2,1	16	6	25	7,4	22	1,1	12	5.32 CHF
03410-1206020	12	6	2,1	20	6	29	7,4	26	1,1	12	5.59 CHF
03410-1608012	16	8	2,1	12	6	22	9,4	18	1,1	22	5.23 CHF
03410-1608016	16	8	2,1	16	6	26	9,4	22	1,1	22	5.40 CHF
03410-1608020	16	8	2,1	20	6	30	9,4	26	1,1	22	5.65 CHF
03410-1608025	16	8	2,1	25	6	35	9,4	31	1,1	22	5.97 CHF
03410-2010012	20	10	2,8	12	8	24	11,8	20	1,2	35	5.30 CHF
03410-2010016	20	10	2,8	16	8	28	11,8	24	1,2	35	5.54 CHF
03410-2010020	20	10	2,8	20	8	32	11,8	28	1,2	35	5.76 CHF
03410-2010025	20	10	2,8	25	8	37	11,8	33	1,2	35	6.15 CHF
03410-2412016	24	12	2,8	16	8	29	13,8	24	1,2	51	5.68 CHF
03410-2412020	24	12	2,8	20	8	33	13,8	28	1,2	51	5.92 CHF
03410-2412025	24	12	2,8	25	8	38	13,8	33	1,2	51	6.18 CHF
03410-2412030	24	12	2,8	30	8	43	13,8	38	1,2	51	6.67 CHF
