Magnete (Flachgreifer) aus Hartferrit
09064

Magnete (Flachgreifer) aus Hartferrit

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Stahl.
Magnetkern Hartferrit.
Ausführung:Gehäuse verzinkt.Hinweis:Flachgreifer ohne Gewindebuchse, geschirmtes System. Haltemagnete flach werden in Aufnahmebohrungen eingepresst oder eingeklebt.

Bei der Ausführung D 80 sind Haarrisse an der Haftfläche des eingebauten Magnetwerkstoffes fertigungstechnisch nicht vermeidbar. Sie beeinträchtigen die Funktion des Haftmagneten in keiner Weise.

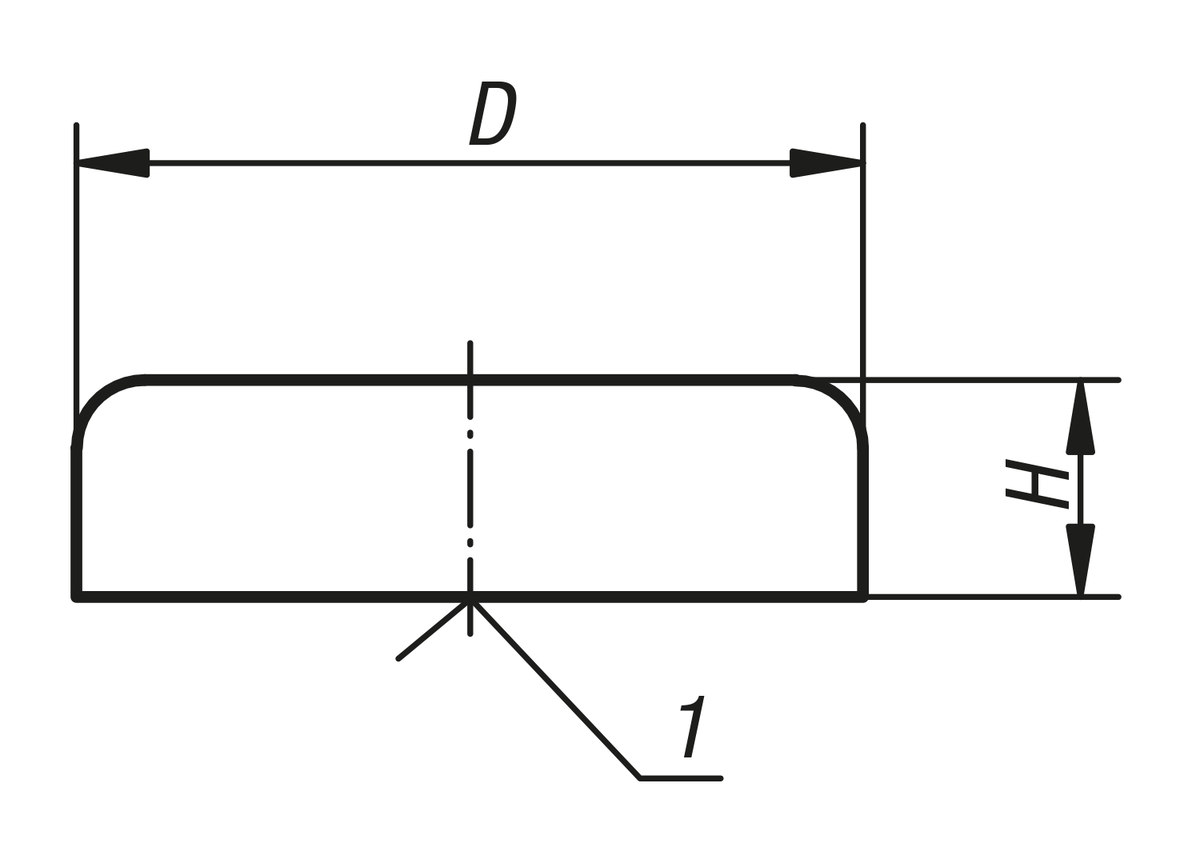

Temperaturbereich:max. 200 °C.Zeichnungshinweis:
1) Haftfläche
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 09064 Magnete (Flachgreifer) aus Hartferrit 137 kB
 Technische Daten für Haltemagnete 198 kB

Zeichnungen

Magnete (Flachgreifer) aus Hartferrit

Artikelauswahl/-filter

Bestellnummer

DHHaftkraft
N
CADZub.PreisBestellen
09064-0110 ±0,154,54 3.10 CHF
09064-0213 ±0,154,510 3.21 CHF
09064-0316 ±0,154,518 3.34 CHF
09064-0420 ±0,15630 3.88 CHF
09064-0525 ±0,15740 4.41 CHF
09064-0632 ±0,20780 5.26 CHF
09064-0740 ±0,208125 6.08 CHF
09064-0850 ±0,2010220 8.87 CHF
09064-0963 ±0,2014350 14.98 CHF
09064-1080 ±0,2518600 23.54 CHF
