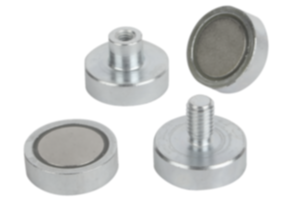

09069Magnete (Flachgreifer) aus NdFeB |
zurück |
|
|
BeschreibungWerkstoff:Gehäuse Stahl.
Magnetkern NdFeB.Ausführung:Gehäuse verzinkt.Hinweis:Geschirmtes System. Mit dem Dauermagnetwerkstoff NdFeB erhöht sich die Haftkraft gegenüber dem SmCo nochmals um ca. 10-20 %. Temperaturbereich:max. 80 °C.Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Magnete (Flachgreifer) aus NdFeB Form A |
mehr Info |
Bestellnummer
| Form | D | H | Haftkraft
N | CAD | Zub. | Preis | Bestellen |
|---|
| 09069-01 | A | 6 ±0,15 | 4,5 | 5 |  | | 6.84 CHF | | | 09069-02 | A | 8 ±0,15 | 4,5 | 13 | | | 7.28 CHF | | | 09069-03 | A | 10 ±0,15 | 4,5 | 25 | | | 7.88 CHF | | | 09069-04 | A | 13 ±0,15 | 4,5 | 60 | | | 8.40 CHF | | | 09069-05 | A | 16 ±0,15 | 4,5 | 95 | | | 9.37 CHF | | | 09069-06 | A | 20 ±0,15 | 6 | 140 | | | 11.72 CHF | | | 09069-07 | A | 25 ±0,15 | 7 | 200 | | | 19.90 CHF | | | 09069-08 | A | 32 ±0,20 | 7 | 350 | | | 25.37 CHF | |
|
Magnete (Flachgreifer) aus NdFeB Form B |
mehr Info |
| Bestellnummer | Form | D | D1 | D2 | H | H1 | T | Haftkraft
N | CAD | Zub. | Preis | Bestellen |
|---|
| 09069-11 | B | 6 ±0,15 | 6 | M3 | 4,5 | 11,5 | 6 | 5 | | | 6.24 CHF | | | 09069-12 | B | 8 ±0,15 | 6 | M3 | 4,5 | 11,5 | 7 | 13 | | | 6.63 CHF | | | 09069-13 | B | 10 ±0,15 | 6 | M3 | 4,5 | 11,5 | 7 | 25 | | | 7.23 CHF | | | 09069-14 | B | 13 ±0,15 | 6 | M3 | 4,5 | 11,5 | 6 | 60 | | | 7.63 CHF | | | 09069-15 | B | 16 ±0,15 | 6 | M4 | 4,5 | 11,5 | 7 | 95 | | | 8.54 CHF | | | 09069-16 | B | 20 ±0,15 | 8 | M4 | 6 | 13 | 9 | 140 | | | 10.59 CHF | | | 09069-17 | B | 25 ±0,15 | 8 | M4 | 7 | 14 | 9 | 200 | | | 18.03 CHF | | | 09069-18 | B | 32 ±0,20 | 10 | M5 | 7 | 15,5 | 10 | 350 | | | 22.92 CHF | | | 09069-19 | B | 40 ±0,2 | 10 | M6 | 8 | 18 | 13 | 670 | | | 23.18 CHF | | | 09069-20 | B | 47 ±0,2 | 12 | M6 | 9,2 | 20,5 | 13 | 750 | | | 34.84 CHF | | | 09069-21 | B | 50 ±0,2 | 15 | M8 | 10 | 22 | 13 | 1000 | | | 39.89 CHF | |
|
Magnete (Flachgreifer) aus NdFeB Form C |
mehr Info |
| Bestellnummer | Form | D | D3 | H | H1 | L | Haftkraft
N | CAD | Zub. | Preis | Bestellen |
|---|
| 09069-23 | C | 10 ±0,15 | M3 | 4,5 | 11,5 | 7 | 25 | | | 5.30 CHF | | | 09069-24 | C | 13 ±0,15 | M5 | 4,5 | 12,5 | 8 | 60 | | | 5.64 CHF | | | 09069-25 | C | 16 ±0,15 | M6 | 4,5 | 12,5 | 8 | 95 | | | 6.74 CHF | | | 09069-26 | C | 20 ±0,15 | M6 | 6 | 16 | 10 | 140 | | | 10.54 CHF | | | 09069-27 | C | 25 ±0,15 | M6 | 7 | 17 | 10 | 200 | | | 16.61 CHF | | | 09069-28 | C | 32 ±0,20 | M6 | 7 | 17 | 10 | 350 | | | 22.86 CHF | | | 09069-29 | C | 40 ±0,2 | M8 | 8 | 20 | 12 | 670 | | | 23.18 CHF | | | 09069-30 | C | 47 ±0,2 | M8 | 9,2 | 22,2 | 13 | 790 | | | 34.84 CHF | |
|
