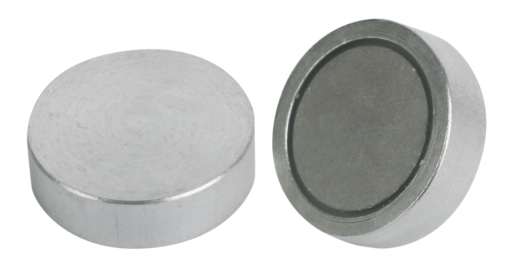

        Magnete (Flachgreifer) aus SmCo Form A

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Stahl.
Magnetkern SmCo.Ausführung:Gehäuse verzinkt.Hinweis:Flachgreifer, geschirmtes System. Flachgreifer mit SmCo-Kern haben eine drei- bis fünffach höhere Haftkraft gegenüber AlNiCo bzw. Hartferrit-Greifern.Temperaturbereich:max. 200 °C.Zeichnungshinweis:

1) Haftfläche

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 09066_A Magnete (Flachgreifer) aus SmCo Form A

103 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	D	H	Haftkraft N	Preis
09066-01	A	6 ±0,15	4,5	5	7.88 CHF
09066-02	A	8 ±0,15	4,5	11	8.39 CHF
09066-03	A	10 ±0,15	4,5	20	9.10 CHF
09066-04	A	13 ±0,15	4,5	40	9.65 CHF
09066-05	A	16 ±0,15	4,5	60	10.75 CHF
09066-06	A	20 ±0,15	6	90	13.40 CHF
09066-07	A	25 ±0,15	7	150	22.85 CHF
09066-08	A	32 ±0,20	7	220	29.14 CHF
