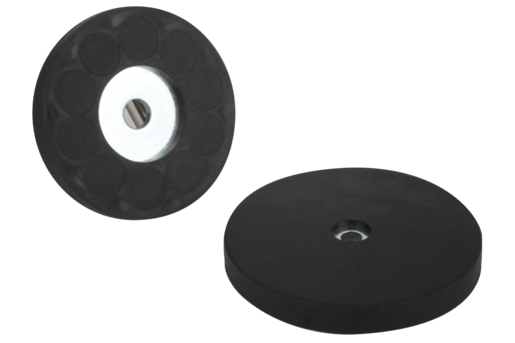

      - Magnete mit Bohrung (Flachgreifer) aus NdFeB, mit Gummischutzmantel

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Stahl.
Magnetkern NdFeB (Neodym).
Gummischutzmantel synthetischer Gummi.Ausführung:Gehäuse verzinkt.
Gummischutzmantel schwarz.Hinweis:Flachgreifer mit Bohrung, geschirmtes System. Mit Gummischutzmantel zum Schutz von empfindlichen Oberflächen. Durch den Gummischutzmantel erhöht sich der Reibungskoeffizient, so dass hohe seitliche Haftreibungskräfte erzielt werden.Temperaturbereich:max. 60 °C.Zeichnungshinweis:

1) Haftfläche
2) Magnet
3) Gummi

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 09118 Magnete mit Bohrung (Flachgreifer) aus NdFeB, mit Gummischutzmantel

106 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	H	T	Haftkraft N	Preis
09118-01	22	8,2	4	6	3,5	35	6.63 CHF
09118-02	31	9	6	6	3,5	75	8.39 CHF
09118-03	43	12,8	7,5	6	4,2	85	8.78 CHF
09118-04	57	25,3	8	7,6	3,3	175	16.20 CHF
09118-05	66	22	5,5	8,5	3,2	210	16.98 CHF
