Benennung
Magnet
Ausführung 1
Flachgreifer
Ausführung 2
rund
Material Grundkörper
Hartferrit
Material Komponente
Edelstahl
Oberfläche Komponente
blank
D2=Gewinde
M5
D=Außendurchmesser
63 +0,3/-0,1
F5=Haftkraft N
280
H1=Gesamthöhe
22
H=Höhe
14
SYS=System
geschirmt
T=Gewindetiefe
10
Tmax=Temperatur* max. °C
220
Befestigungsart
Innengewinde
D1
8

Beschreibung

Werkstoff
Gehäuse Edelstahl 1.4016.

Gewinde Edelstahl 1.4305.

Magnetkern Hartferrit.
Ausführung
blank.
Hinweis

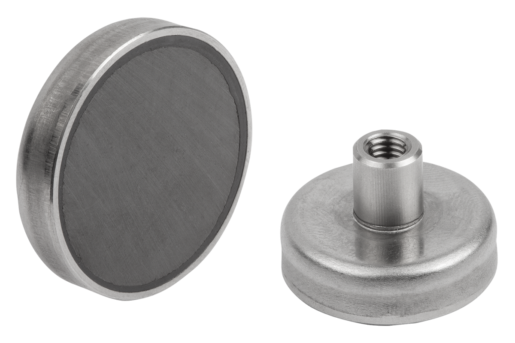

Flachgreifer mit Gewinde, geschirmtes System.
Temperaturbereich
max. 220 °C.
Montage
Die Magnete können durch Einpressen, Einschrauben oder Einkleben montiert werden.

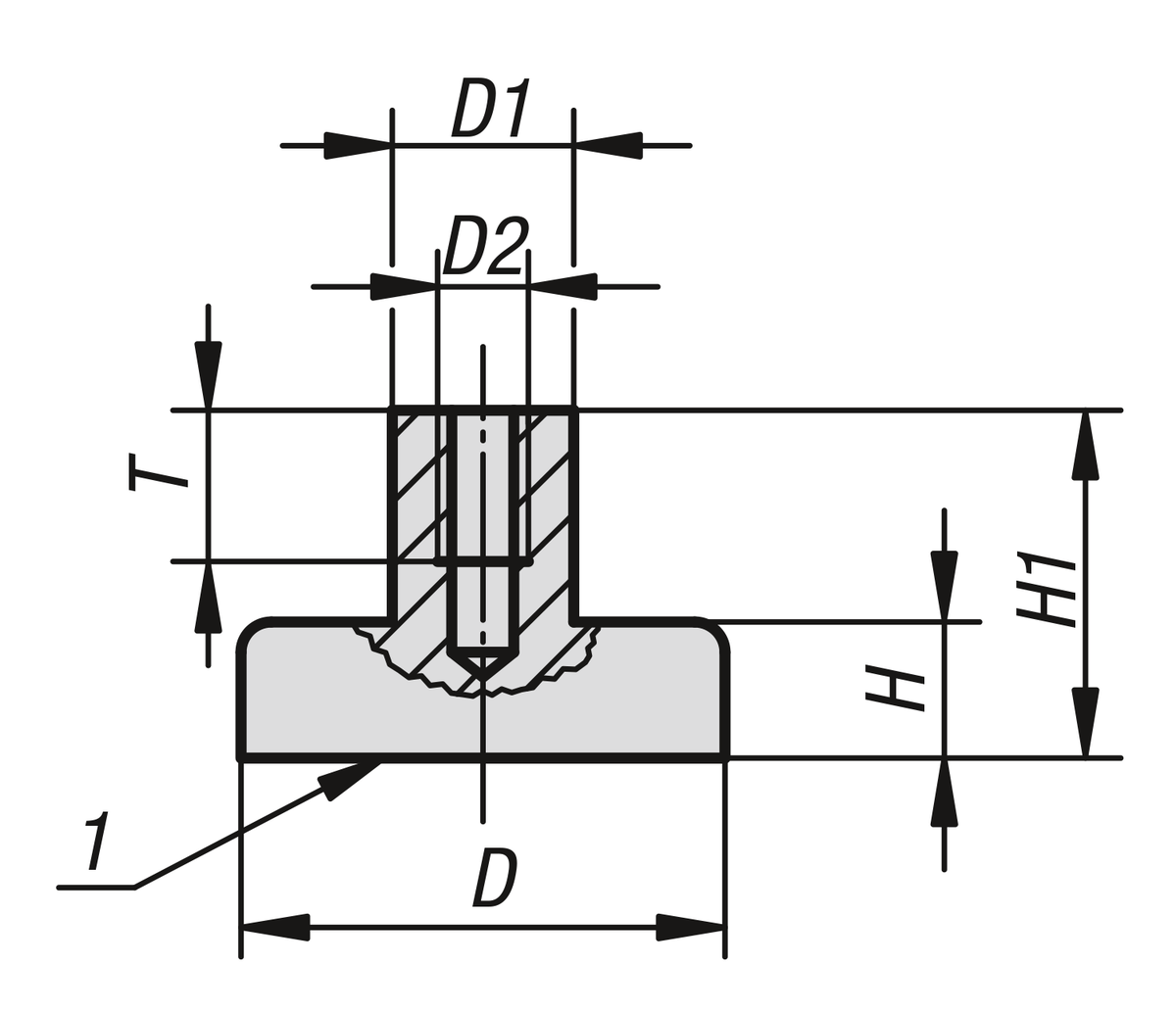

Zeichnungshinweis
1) Haftfläche
