Magnete mit Zylinderbohrung (Flachgreifer) aus Hartferrit

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Magnete
      - Magnete mit Zylinderbohrung (Flachgreifer) aus Hartferrit

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Stahl.
Magnetkern Hartferrit.Ausführung:Gehäuse verzinkt.Hinweis:Geschirmtes System.Temperaturbereich:max. 200 °C.Zeichnungshinweis:

1) Haftfläche

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 09070 Magnete mit Zylinderbohrung (Flachgreifer) aus Hartferrit

113 kB

Technische Daten für Haltemagnete

198 kB

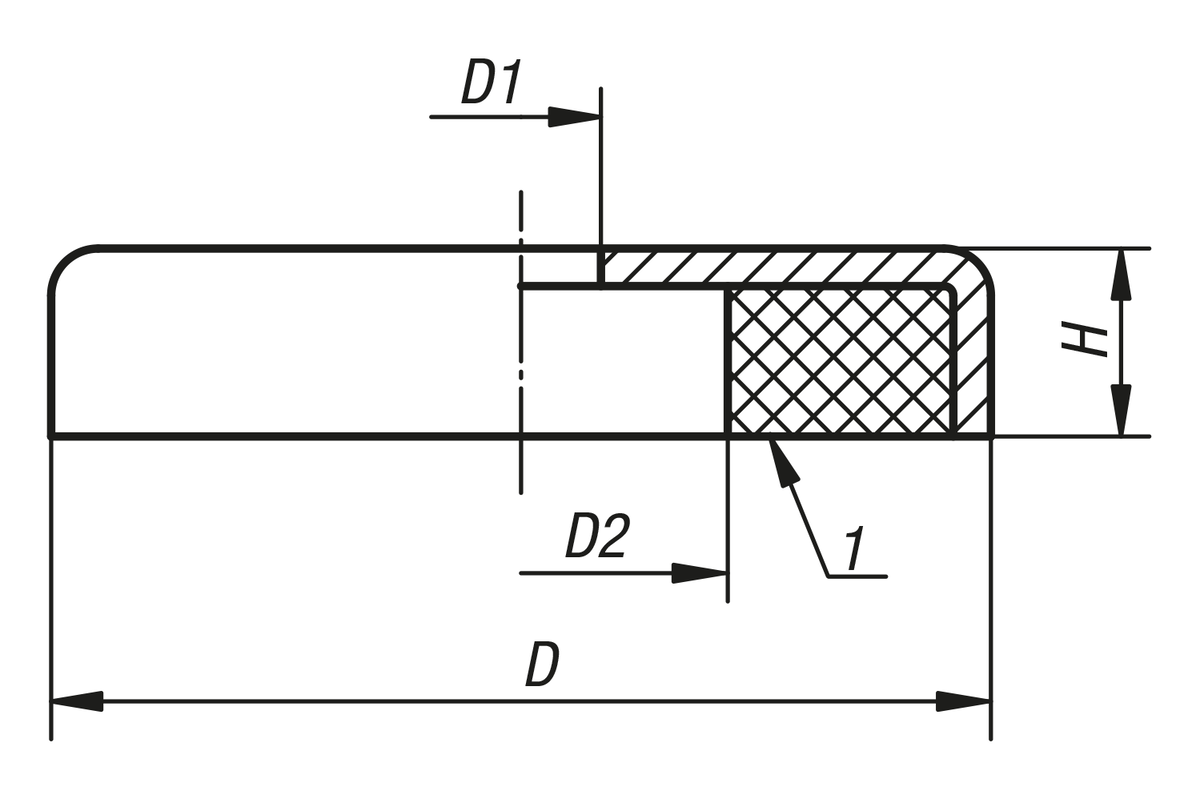

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	H	Haftkraft N	Preis
09070-50	50 ±0,20	8,5	22	10	180	8.16 CHF
09070-63	63 ±0,20	6,5	24	14	290	12.80 CHF
09070-80	80 ±0,25	6,5	11,5	18	540	18.77 CHF
