Magnete rund (Stabgreifer) aus AlNiCo ohne Passungstoleranz

09061

Magnete rund (Stabgreifer) aus AlNiCo ohne Passungstoleranz

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Magnete
      - Magnete rund (Stabgreifer) aus AlNiCo ohne Passungstoleranz

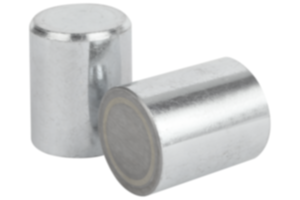

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Stahl.
Magnetkern AlNiCo.Ausführung:verzinkt.Hinweis:Geschirmtes System. Durchmesser „D“ ohne Passungstoleranz. Befestigungsmöglichkeiten sind Einpressen, Einschrumpfen oder Einkleben.

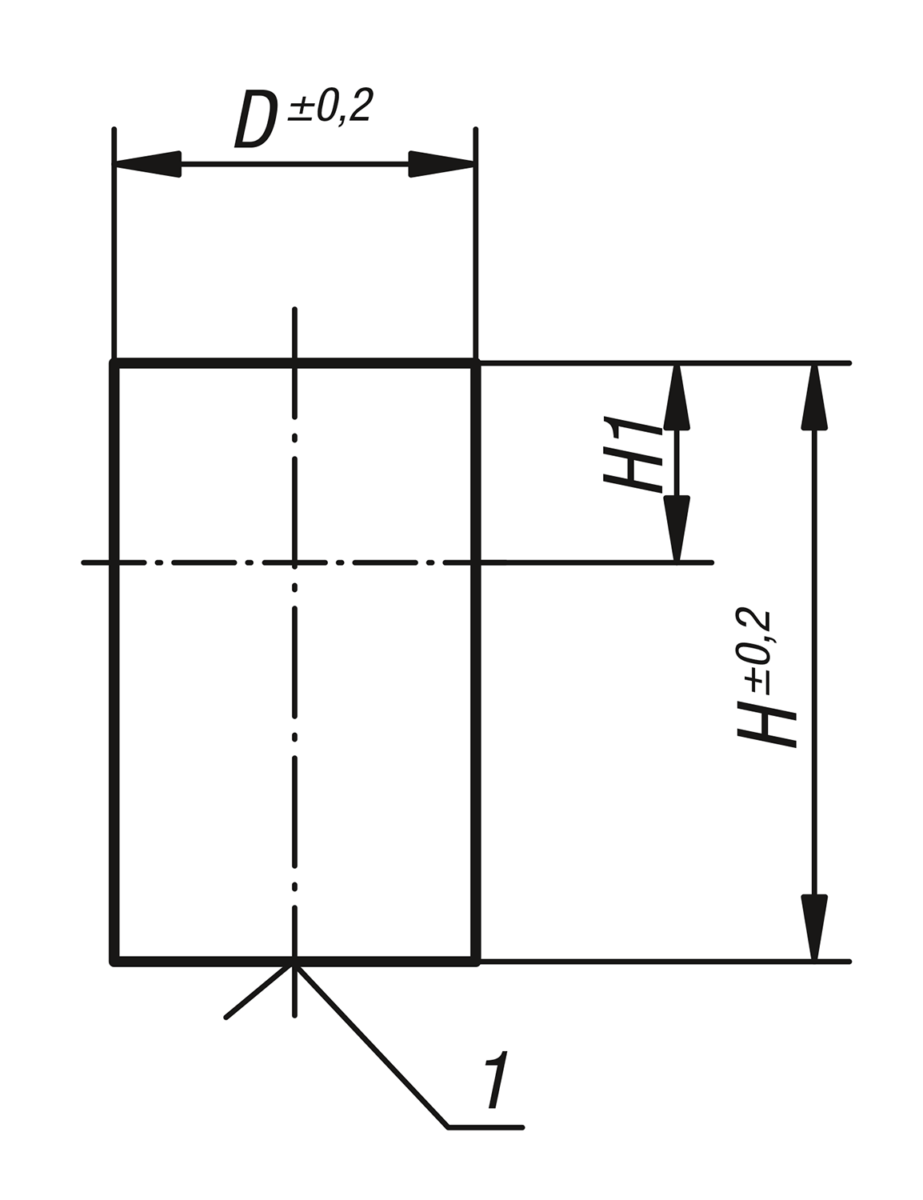

Ohne Minderung der Haftkraft können Stabgreifer um das Maß „H1“ gekürzt werden.Temperaturbereich:max. 450 °C.Zeichnungshinweis:

1) Haftfläche

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 09061 Magnete rund (Stabgreifer) aus AlNiCo ohne Passungstoleranz

Technische Daten für Haltemagnete

Zeichnungen

Magnete rund (Stabgreifer) aus AlNiCo ohne Passungstoleranz

Artikelauswahl/-filter

Bestellnummer	D	H	H1	Haftkraft N	CAD	Zub.	Preis	Bestellen
09061-01	6	20	12	1,5			5.37 CHF
09061-02	8	20	11	3,5			4.25 CHF
09061-03	10	20	10	7			4.58 CHF
09061-04	13	20	9	10			5.03 CHF
09061-05	16	20	5	18			6.08 CHF
09061-06	20	25	6	42			7.89 CHF
09061-07	25	35	10	96			12.34 CHF
09061-08	32	40	8	180			22.55 CHF
09061-09	40	50	10	240			49.86 CHF
