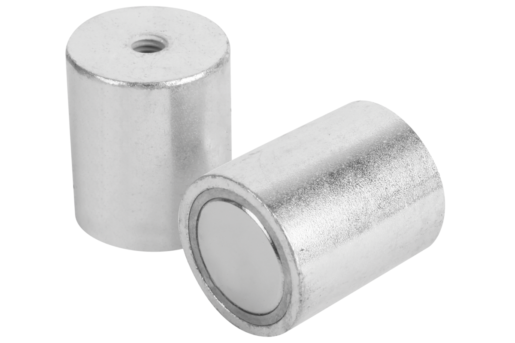

Magnete rund mit Innengewinde (Stabgreifer) aus NdFeB

zurück

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Magnete
      - Magnete rund mit Innengewinde (Stabgreifer) aus NdFeB

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Stahl.
Magnetkern NdFeB.Ausführung:Gehäuse verzinkt.Hinweis:Geschirmtes System. Stabgreifer werden für den Einbau in Stahl und Eisen verwendet.
Diese Anforderung wird vorwiegend im Anlagen- und Maschinenbau gestellt.
Verwendung auch als Sacklochmagnete.

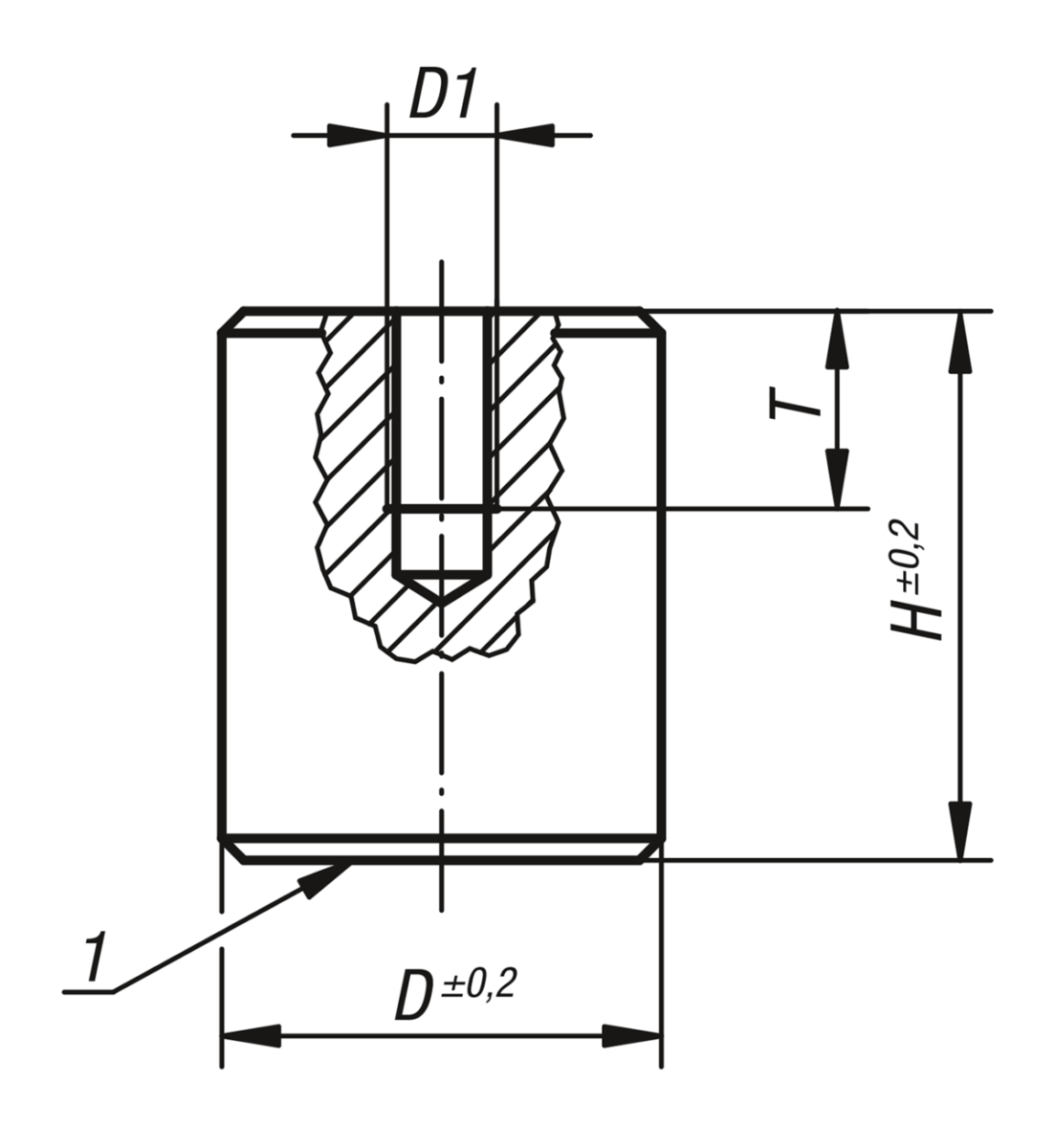

Größe D 50: System mit 4 Magneten à Ø 18 mm.Temperaturbereich:max. 80 °C.Zeichnungshinweis:

1) Haftfläche

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 09068 Magnete rund mit Innengewinde (Stabgreifer) aus NdFeB

172 kB

Technische Daten für Haltemagnete

198 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	H	T	kürzbar um (mm)	Haftkraft N	Preis
09068-01	8	M3	12	5	3	12	4.02 CHF
09068-02	10	M4	16	7	7	24	4.59 CHF
09068-03	13	M4	18	7	3	60	5.26 CHF
09068-04	16	M4	20	7	6	90	5.57 CHF
09068-05	20	M5	25	9	9	135	9.63 CHF
09068-06	25	M6	30	9	10	190	20.50 CHF
09068-07	35	M8	40	13	10	300	35.51 CHF
09068-08	50	M12	50	13	13	550	71.40 CHF
