Magnete rund mit Zapfen (Stabgreifer) aus AlNiCo

09063

Magnete rund mit Zapfen (Stabgreifer) aus AlNiCo

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Magnete
      - Magnete rund mit Zapfen (Stabgreifer) aus AlNiCo

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Gehäuse Stahl.
Magnetkern AlNiCo.Ausführung:verzinkt.Hinweis:Stabgreifer mit glattem Zapfen, geschirmtes System.

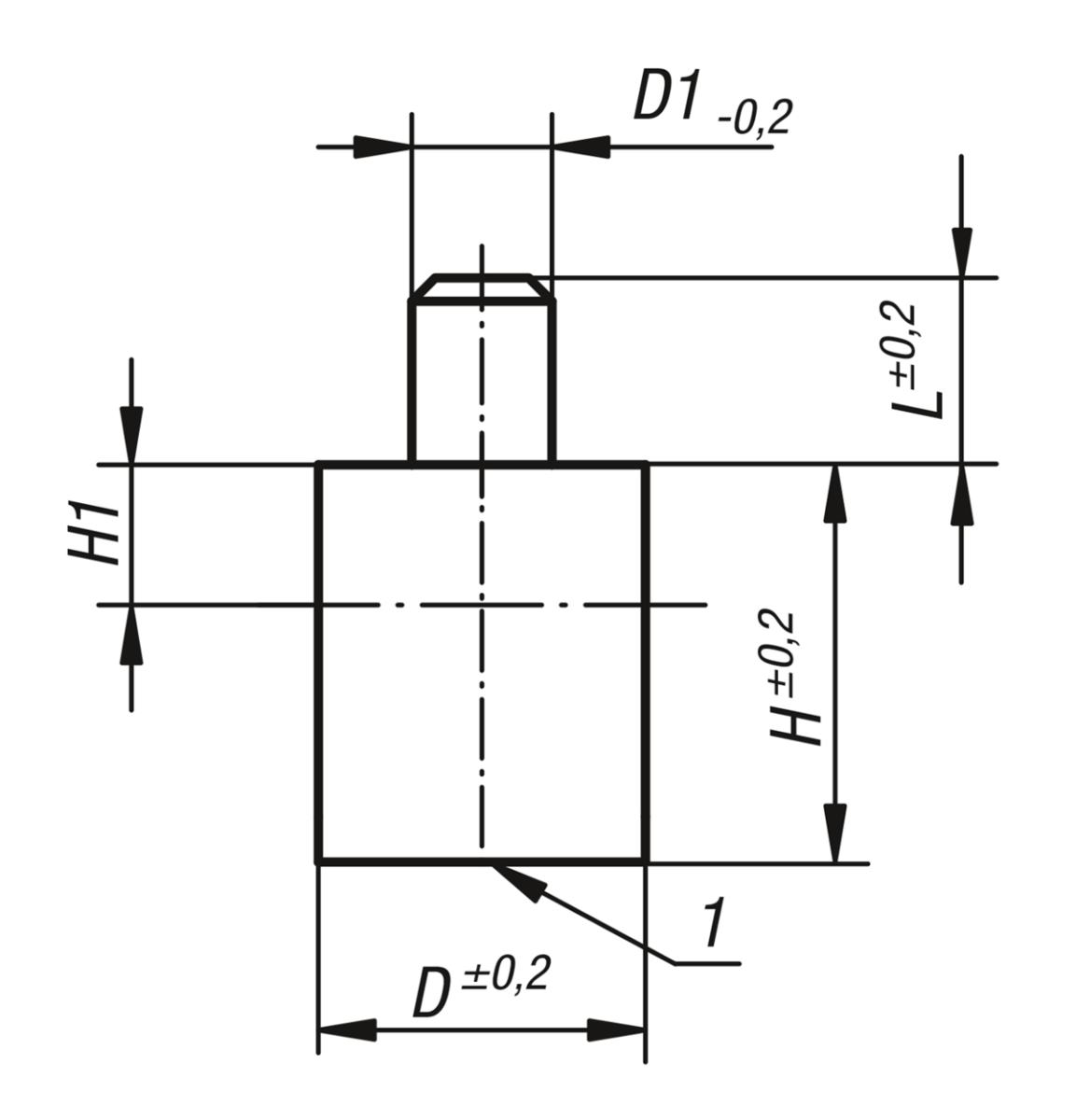

Ohne Minderung der Haftkraft kann der Zapfen um das Maß „H1“ verlängert werden.Temperaturbereich:max. 450 °C.Zeichnungshinweis:

1) Haftfläche

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 09063 Magnete rund mit Zapfen (Stabgreifer) aus AlNiCo

Technische Daten für Haltemagnete

Zeichnungen

Magnete rund mit Zapfen (Stabgreifer) aus AlNiCo

Artikelauswahl/-filter

Bestellnummer	D	D1	L	H	H1	Haftkraft N	CAD	Zub.	Preis	Bestellen
09063-01	6	3	8	20	2	1,7			4.26 CHF
09063-02	8	3	8	20	3	4			4.52 CHF
09063-03	10	4	8	20	6	8,5			4.85 CHF
09063-04	13	4	8	20	7	12			5.37 CHF
09063-05	16	5	8	20	5	20			6.51 CHF
09063-06	20	6	8	25	6	50			8.24 CHF
09063-07	25	8	10	35	5	115			12.98 CHF
09063-08	32	10	10	40	3	200			23.63 CHF
09063-09	40	15	20	50	5	240			49.87 CHF
09063-10	50	18	25	60	2	420			62.98 CHF
