Artikelbeschreibung/Produktabbildungen

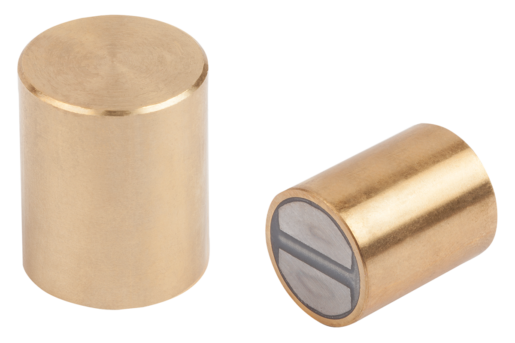

BeschreibungWerkstoff:Gehäuse Messing.
Magnetkern NdFeB (Neodym).Hinweis:Glatte Ausführung, geschirmtes System. Neodym-Stabgreifer dürfen auf keinen Fall direkt im Eisen eingepresst werden, da sonst Haftkraftverluste durch magnetischen Kurzschluss eintreten. Durchmesser „D“ geschliffen mit Passungstoleranz h6.

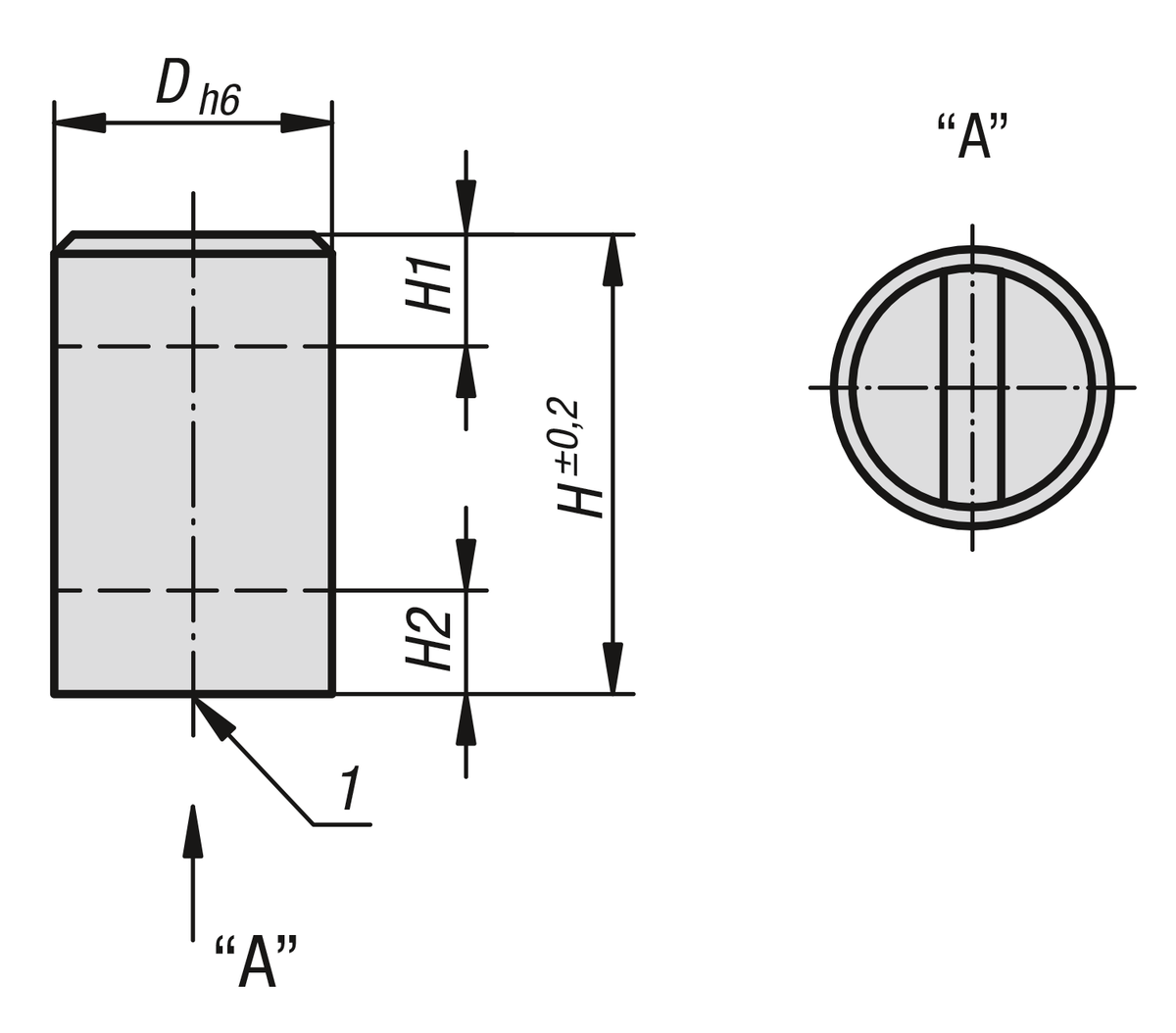

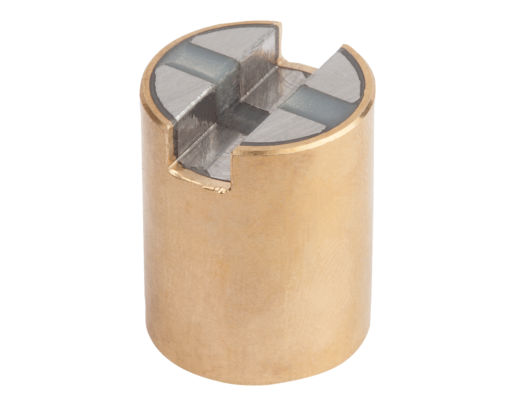

Die Stabgreifer können um das Maß „H1 und H2“ gekürzt bzw. bearbeitet werden.Temperaturbereich:max. 150 °C.Montage:Die Magnete können durch Einpressen, Einschrauben oder Einkleben montiert werden.Zeichnungshinweis:

1) Haftfläche

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 09067-11 Magnete rund mit bearbeitbarer Haftfläche (Stabgreifer) aus NdFeB

342 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	H	H1	H2	Haftkraft N	Haftkraft bei H2 max. N	Abstand zu Eisenwandungen mm	Preis
09067-11-06	6	20	10	3	9	12	1,5	3.66 CHF
09067-11-08	8	20	10	3	22	29	1,5	4.27 CHF
09067-11-10	10	20	8	5	27	38	2	5.18 CHF
09067-11-13	13	20	6	5	49	66	2,5	6.07 CHF
09067-11-16	16	20	2	6	94	108	3	7.77 CHF
09067-11-20	20	25	5	7	173	235	4	10.63 CHF
09067-11-25	25	35	7	8	292	380	5	20.69 CHF
09067-11-32	32	40	4,5	10	529	640	6	34.16 CHF
