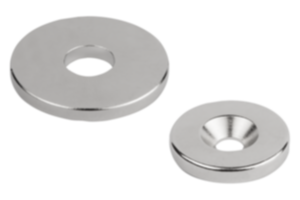

09001Rohmagnete (Scheibenmagnete) mit Bohrung aus NdFeB |
zurück |
|
|
BeschreibungWerkstoff:NdFeB N35 (Neodym).Ausführung:vernickelt.Hinweis:Ungeschirmtes System.Temperaturbereich:max. 80 °C.Montage:Die Magnete können durch Einpressen, Einschrauben oder Einkleben montiert werden.Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Rohmagnete (Scheibenmagnete) mit Senkbohrung aus NdFeB, Form A |
mehr Info |
| Bestellnummer | Form | D
| D1 | H | Anzieh-
drehmoment
max. Nm | Haftkraft
N
| CAD | Zub. | Preis | Bestellen |
|---|
| 09001-12 | A | 12 ±0,1 | 3,5 ±0,1 | 3 ±0,1 | 3 | 18 |  | | 1.61 CHF | | | 09001-15 | A | 15 ±0,1 | 4,5 ±0,1 | 3,5 ±0,1 | 3 | 29 | | | 2.64 CHF | | | 09001-18 | A | 18 ±0,1 | 4,5 ±0,1 | 4 ±0,1 | 3 | 41 | | | 3.48 CHF | | | 09001-24 | A | 24 ±0,1 | 5,5 ±0,1 | 4 ±0,1 | 3 | 66 | | | 5.65 CHF | |
|
Rohmagnete (Scheibenmagnete) mit Bohrung aus NdFeB, Form B |
mehr Info |
| Bestellnummer | Form | D
| D1 | H | Anzieh-
drehmoment
max. Nm | Haftkraft
N
| CAD | Zub. | Preis | Bestellen |
|---|
| 09001-32 | B | 32 ±0,1 | 10,5 ±0,1 | 2 ±0,1 | 3 | 42 | | | 6.56 CHF | | | 09001-38 | B | 38 ±0,1 | 12 ±0,1 | 4 ±0,1 | 3 | 110 | | | 11.22 CHF | | | 09001-48 | B | 48 ±0,2 | 15 ±0,1 | 5 ±0,1 | 3 | 165 | | | 17.49 CHF | | | 09001-56 | B | 56 ±0,2 | 15 ±0,1 | 6 ±0,1 | 3 | 230 | | | 29.52 CHF | |
|
