02341Abstützelemente hydraulisch einschraubbar einfach wirkend mit... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

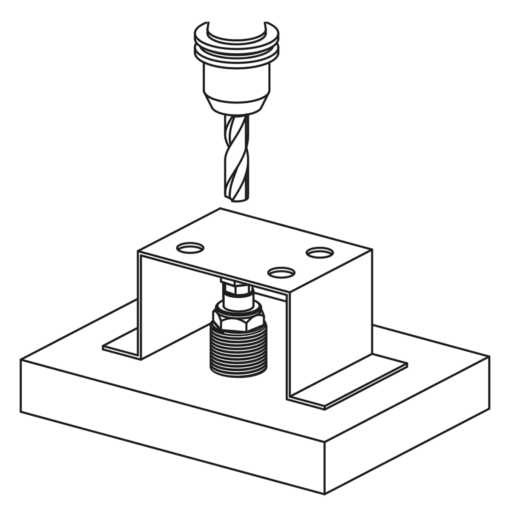

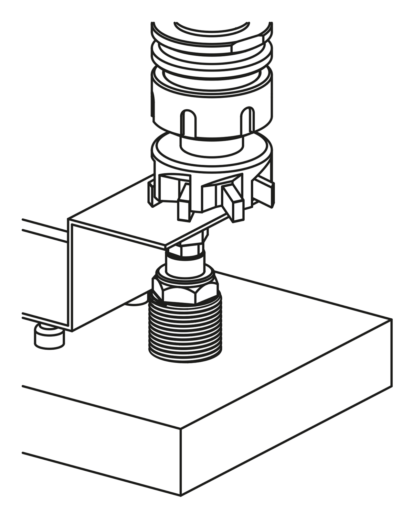

BeschreibungProduktbeschreibung:Bei der Werkstückbearbeitung werden Abstützelemente eingesetzt, um Vibrationen und Durchbiegungen am Werkstück zu vermeiden. Es kann eine horizontale sowie vertikale Montage der einschraubbaren Abstützelemente erfolgen. Mit den beiden Montagemöglichkeiten können platzsparende Positionierungen in den Spannvorrichtungen erfolgen.
Die hydraulische Klemmung kann kombiniert oder separat mit einer hydraulischen Spannung erfolgen.Werkstoff:Gehäuse und Kolben Stahl.Ausführung:Gehäuse brüniert.
Kolben gehärtet.Hinweis:Form A, Anlegen per Hydraulik:
Eingefahrener Spannbolzen in Grundstellung. Ausfahren des Bolzens per Hydraulik sowie Anlegen per Federkraft.
Form B, Anlegen per Federkraft:
Ausgefahrener Spannbolzen in der Grundstellung. Anlegen per Federkraft.
Zulässige Belastungskräfte müssen beachtet werden.
Sicherheitsanweisungen beachten.Betätigungsweise:Gebohrte Kanäle.Technische Daten:- Max. Betriebsdruck: 500 bar.
- Zulässige Belastung bei 500 bar: 9 kN.
- Min. Öldruck: 100 bar.
- Max. Anziehdrehmoment: 60 Nm.Montage:Siehe Einbaukontur.Vorteile:- Integrierter Metallabstreifer.
- Anlage immer durch Federkraft.
- Geringe Einbaumaße.
- Horizontale/vertikale Einbaumöglichkeit.
- Separate/kombinierte Klemmung mit Spannvorgang.Lieferumfang1 Stk. Kantseal-Dichtung enthalten.Zeichnungshinweis:Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Abstützelemente hydraulisch einschraubbar, Form B, Anlegen per Feder |
mehr Info |
| Bestellnummer | Form | Kolben-
durchmesser | Hub | Anschlussart | D
| G | H | H1 | H2 | H3 | H4 | H5 | SW | SW1 | SW2 | Federkraft
min.
(N) | Federkraft
F max.
(N) | CAD | Zub. | Preis | Bestellen |
|---|
| 02341-160823062 | B | 16 | 8 | gebohrte Kanäle | 28,2 | M30x1,5 | 80,5 | 55,5 | 9,5 | 10 | 6 | 10 | 24 | 13 | 17 | 8 | 13 |  | | 173.75 CHF | |
|
Abstützelemente hydraulisch einschraubbar, Form A, Anlegen per Hydraulik |
mehr Info |
| Bestellnummer | Form | Kolben-
durchmesser | Hub | Anschlussart | D
| G | H | H1 | H2 | H3 | H4 | H5 | SW | SW1 | SW2 | Federkraft
min.
(N) | Federkraft
F max.
(N) | Volumenstrom
max.
(cm³/s) | CAD | Zub. | Preis | Bestellen |
|---|
| 02341-160823061 | A | 16 | 8 | gebohrte Kanäle | 28,2 | M30x1,5 | 72,5 | 55,5 | 9,5 | 10 | 6 | 10 | 24 | 13 | 17 | 10 | 23 | 25 | | | 263.84 CHF | |
|
