        Schraubböcke mit flacher Auflage, Stahl

Artikelbeschreibung/Produktabbildungen

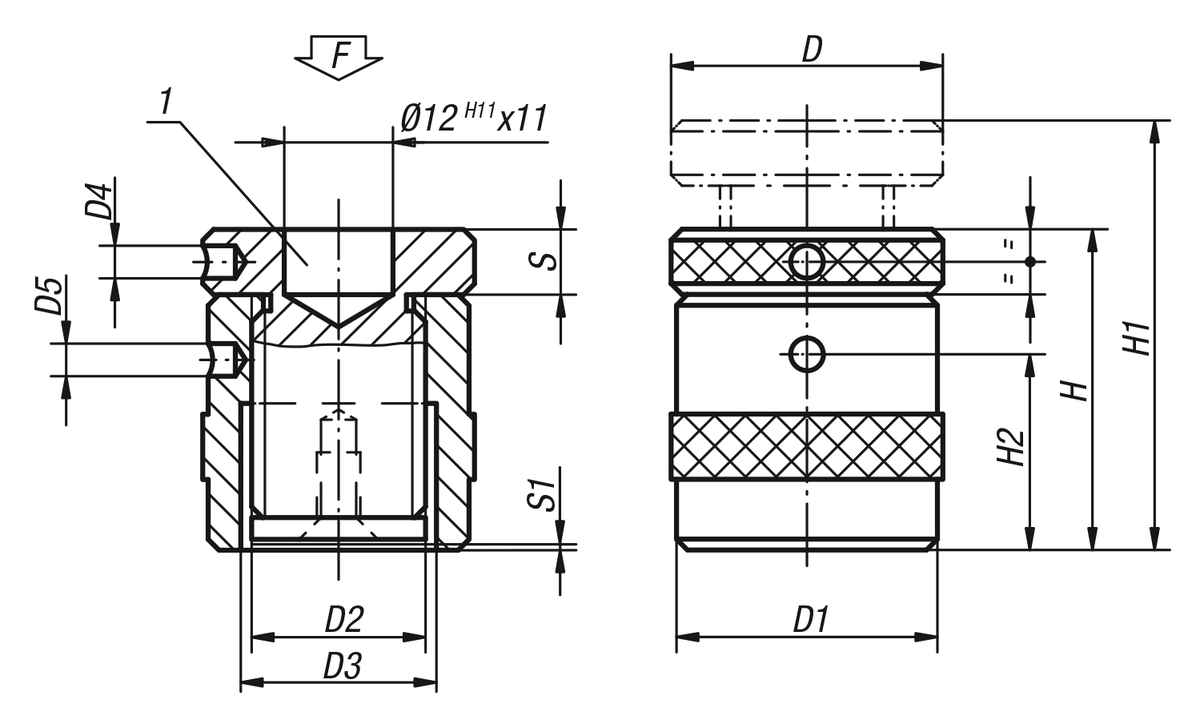

BeschreibungWerkstoff:Vergütungsstahl.Ausführung:lackiert, Trapezgewinde selbsthemmend, Spindel mit Endsicherung.Hinweis:Die Ausführung 02170-01 besitzt kein Zentrierloch Ø 12.Zeichnungshinweis:

1) Zentrierloch für 02210

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 02170 Schraubböcke mit flacher Auflage, Stahl

242 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	D3	D4	D5	H	H1	H2	S	S1	F max. kN	Preis
02170-01	31	31	Tr 20X4	23	4	4	38	52	23	8	2	15	27.37 CHF
02170-015	50	49	Tr 30X4	36	6	6	42	52	24	12	2	60	41.92 CHF
02170-02	50	49	Tr 30X4	36	6	6	50	72	30	12	0,5	60	45.33 CHF
02170-03	50	49	Tr 30X4	36	6	6	71	102	43	16	1,5	60	53.06 CHF
02170-04	65	70	Tr 40X7	43	6	6	100	140	58	25	2,5	100	96.02 CHF
02170-05	70	80	Tr 50X8	55	6	6	140	212	90	30	4	170	176.62 CHF
02170-06	80	100	Tr 65X10	70	6	8	190	300	126	34	5	350	334.07 CHF
