Benennung

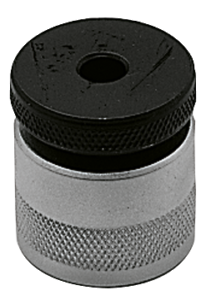

Schraubbock
Ausführung 1
mit Magnetfuß
Material Grundkörper
Aluminium
H=Höhe
80
D
50
D1
50
D2
Tr 30X4
F max. kN
30
H1
110
S
12

Beschreibung

Werkstoff
Aluminium (400 N/mm² Zugfestigkeit).
Spindel Vergütungsstahl.
Ausführung
Trapezgewinde selbsthemmend, Spindel mit Endsicherung.
Hinweis
Für horizontale und vertikale Anwendungen geeignet. Mit dem Magnetfuß kann eine andauernde und exakte Positionierung des Werkstückes in vertikaler Stellung erzielt werden.

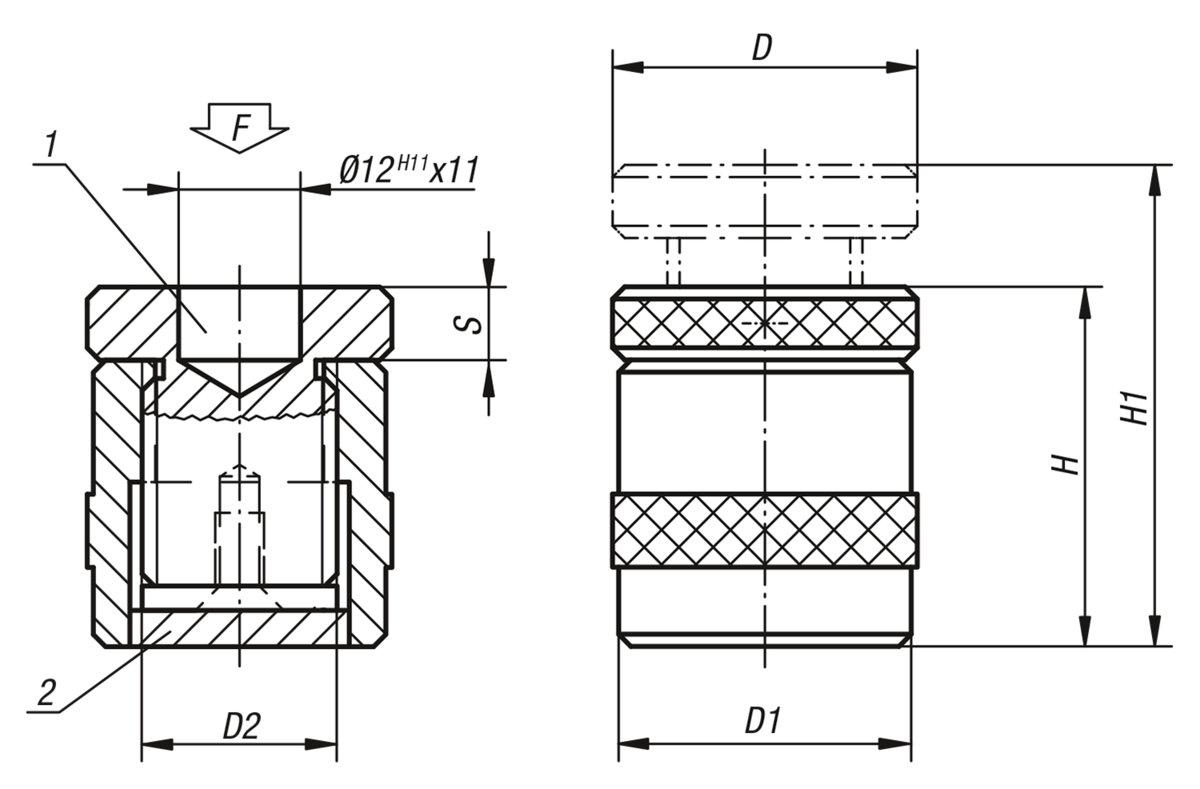

Zeichnungshinweis
1) Zentrierloch für 02210
2) Magnetfuß
