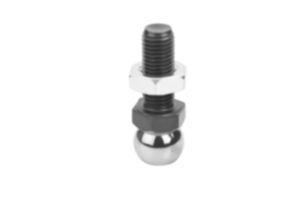

Spannkugel
für Werkstück-Stabilisator
Stahl
- Einfache Anbindung mittels Zylinderschraube
135,95 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Spannkugel
Form
C
Größe
25
Ausführung 1
für Werkstück-Stabilisator
Ausführung 2
mit Schraubverbindung
Material Grundkörper
Stahl
D1=Gewinde
M16
D=Kugeldurchmesser
25,4
L1=Gewindelänge
40
L
19,8
SW
24
Beschreibung
Werkstoff
Stahl.
Ausführung
Sechskantschraube DIN EN ISO 4017 Festigkeitsklasse 8.8 schwarz.
Zylinderschraube DIN EN ISO 4762 Festigkeitsklasse 8.8 schwarz.
Spannkugel blank.
Zylinderschraube DIN EN ISO 4762 Festigkeitsklasse 8.8 schwarz.
Spannkugel blank.
Hinweis
Die Spannkugeln verbinden das Werkstück mit dem Werkstück-Stabilisator flexibel. Große Freiheitsgrade am Werkstück werden durch die Spannkugeln ermöglicht.
Zeichnungshinweis
1) Zylinderschraube DIN EN ISO 4762, M10
