Stützen

02155

Stützen

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Pendelauflagen Füße Spannunterlagen Abstützelemente
      - Abstützelemente
        Stützen

Artikelbeschreibung/Produktabbildungen

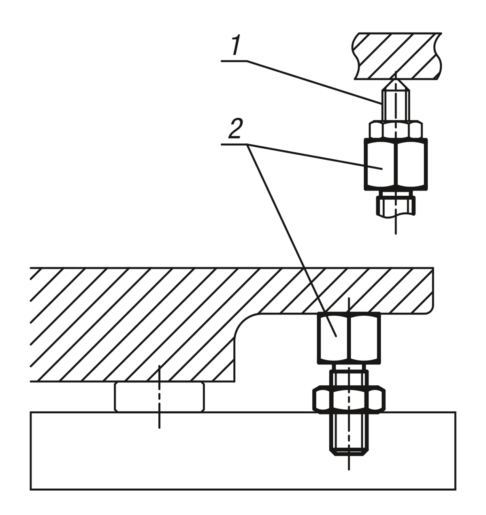

BeschreibungWerkstoff:Vergütungsstahl.Ausführung:brüniert.Hinweis:Verstellbare Auflage, auf der verschiedene Aufsätze montiert werden können.Zeichnungshinweis:

1) Schraubenauflage
2) Stütze

Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 02155 Stützen

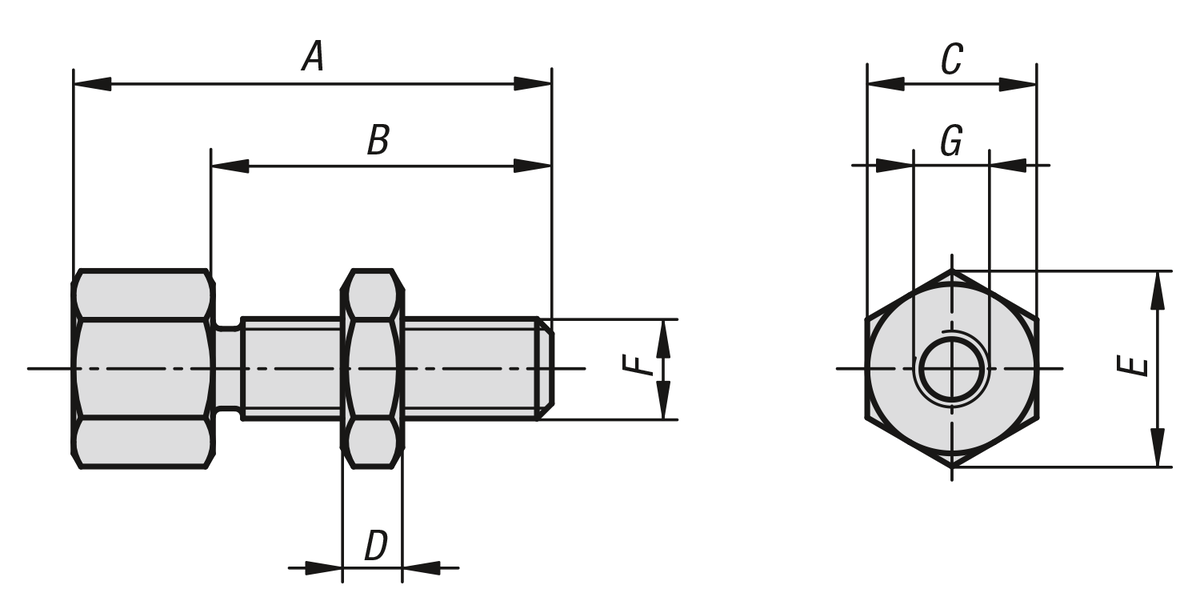

Zeichnungen

Stützen

Artikelauswahl/-filter

Bestellnummer	A	B	C	D	E	F	G	CAD	Zub.	Preis	Bestellen
02155-0803006	30	20	13	5	14,4	M8	M6 x 6			13.71 CHF
02155-0804006	40	30	13	5	14,4	M8	M6 x 6			15.46 CHF
02155-1003808	38	24	17	6	18,9	M10	M8 x 8			14.19 CHF
02155-1004808	48	34	17	6	18,9	M10	M8 x 8			17.75 CHF
02155-1205110	51	33	22	7	24,5	M12	M10 x 10			27.37 CHF
02155-1206610	66	48	22	7	24,5	M12	M10 x 10			28.98 CHF
02155-1606212	62	40	27	10	30,1	M16	M12 x 12			32.21 CHF
02155-1607712	77	55	27	10	30,1	M16	M12 x 12			33.98 CHF
