Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Körper Vergütungsstahl.Ausführung:Körper vergütet und brüniert.
Auflageflächen einsatzgehärtet.
Hinweis:Die Positionsfüße werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 02041_D Positionsfüße, Form D Riffelfläche vergütet 151 kB

Zeichnungen

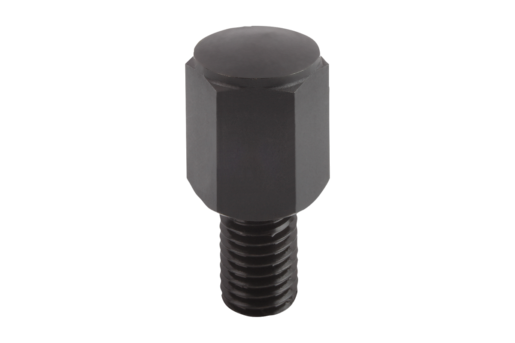

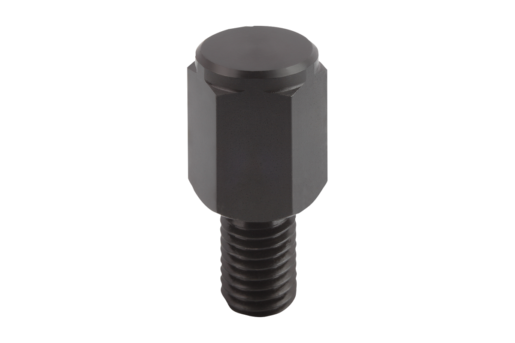

Positionsfüße, Form D Riffelfläche vergütet

Artikelauswahl/-filter

BestellnummerFormBDGHSWCADZub.PreisBestellen
02041-406010D1110M61010 13.14 CHF
02041-406020D1110M62010 13.85 CHF
02041-408015D1313M81513 13.74 CHF
02041-408030D1313M83013 14.11 CHF
02041-410020D1617M102017 16.41 CHF
02041-410040D1617M104017 16.90 CHF
02041-412025D2019M122519 18.11 CHF
02041-412050D2019M125019 18.74 CHF
02041-416030D2427M163027 31.35 CHF
02041-416060D2427M166027 37.55 CHF
02041-420040D2932M204032 38.35 CHF
02041-420080D2932M208032 48.48 CHF
