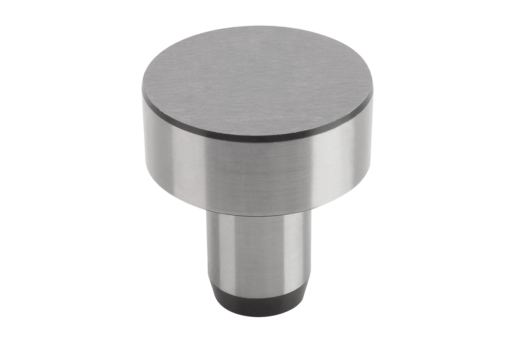

        Aufnahmebolzen zylindrisch, Form B

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Werkzeugstahl.Ausführung:gehärtet und geschliffen.Hinweis:Die Aufnahmebolzen Form B dienen zum Positionieren von Werkstücken und Vorrichtungsteilen in Bohrungen mit Passmaß.
Aufnahmebolzen Form B sind auch als gehärtete Anschläge und als Füße für Vorrichtungen verwendbar.
Ähnliche Bolzen siehe 03120, 03130, 03140 und 03150.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 02020_B Aufnahmebolzen zylindrisch, Form B

164 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Ausführung	D1	D2	H	H1	H2	T	Preis
02020-206	B	kurze Ausführung	6	4	7	6	1,2	0,02	7.40 CHF
02020-208	B	kurze Ausführung	8	6	10	9	1,6	0,02	7.66 CHF
02020-210	B	kurze Ausführung	10	6	10	9	1,6	0,02	7.91 CHF
02020-212	B	kurze Ausführung	12	6	10	9	1,6	0,02	8.54 CHF
02020-216	B	kurze Ausführung	16	8	13	12	2	0,04	10.13 CHF
02020-220	B	kurze Ausführung	20	12	15	18	2	0,04	12.84 CHF
02020-225	B	kurze Ausführung	25	12	15	18	2,5	0,04	13.91 CHF
02020-306	B	lange Ausführung	6	4	12	6	1,2	0,02	7.48 CHF
02020-308	B	lange Ausführung	8	6	16	9	1,6	0,02	7.80 CHF
02020-310	B	lange Ausführung	10	6	18	9	1,6	0,02	8.14 CHF
02020-312	B	lange Ausführung	12	6	18	9	1,6	0,02	8.81 CHF
02020-316	B	lange Ausführung	16	8	22	12	2	0,04	10.21 CHF
02020-320	B	lange Ausführung	20	12	25	18	2	0,04	13.44 CHF
02020-325	B	lange Ausführung	25	12	25	18	2,5	0,04	15.45 CHF
