        Vorrichtungsfüße mit Innengewinde, Form B Planfläche geschliffen und gehärtet

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Körper Vergütungsstahl.Ausführung:Körper vergütet und brüniert.
Auflageflächen einsatzgehärtet.Hinweis:Die Vorrichtungsfüße werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken und Vorrichtungen verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 02070_B Vorrichtungsfüße mit Innengewinde, Form B Planfläche geschliffen und gehärtet

146 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	D	E	G	H	T	SW	Preis
02070-206X20	B	9,5	2	M6	20	12	10	12.74 CHF
02070-206X40	B	9,5	2	M6	40	12	10	11.84 CHF
02070-210X32	B	16,5	3	M10	32	18	17	14.45 CHF
02070-210X63	B	16,5	3	M10	63	18	17	16.51 CHF
02070-212X32	B	18,5	3	M12	32	18	19	18.75 CHF
02070-212X63	B	18,5	3	M12	63	18	19	19.20 CHF
02070-216X50	B	23	4	M16	50	24	24	21.70 CHF
02070-216X100	B	23	4	M16	100	24	24	22.76 CHF

Vorrichtungsfüße mit Innengewinde, Form B Planfläche geschliffen...

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

02070_A

Vorrichtungsfüße mit Innengewinde, Form A Planfläche gehärtet

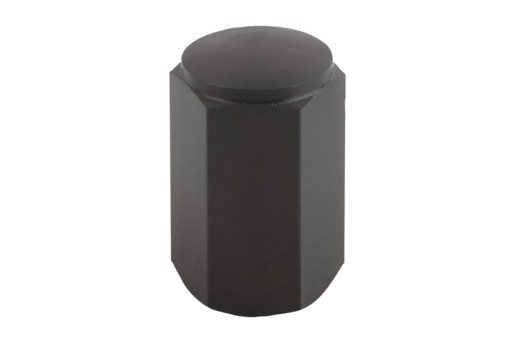

02070_C

Vorrichtungsfüße mit Innengewinde, Form C Kugelfläche gehärtet

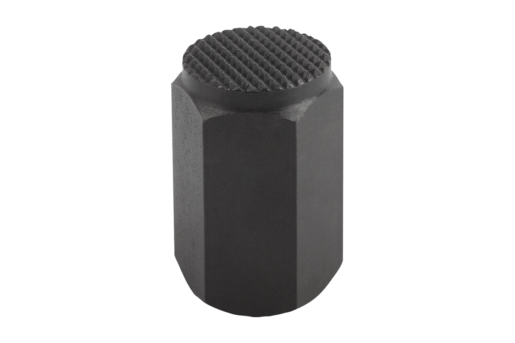

02070_D
