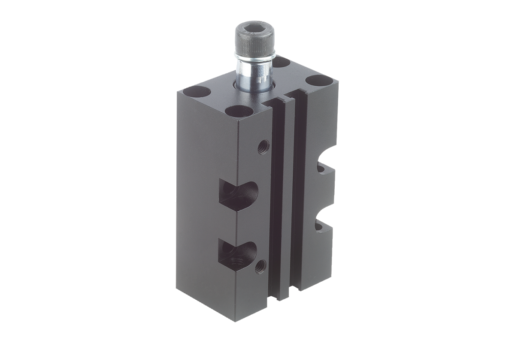

Schwenkspanner
pneumatisch
Aluminium
schwarz
eloxiert
- Automatisierbar
- Universelle Befestigungsmöglichkeiten
- Magnetkolben für Endlagenabfrage
- Rechts- und linksschwenkend
382,31 CHF
zzgl. MwSt.
Ihrem Warenkorb hinzugefügt
Benennung
Schwenkspanner
Form
C
Größe
40
Ausführung 1
pneumatisch
Ausführung 2
linksschwenkend
Material Grundkörper
Aluminium
Material Komponente
Edelstahl
Farbe Grundkörper
schwarz
Oberfläche Grundkörper
eloxiert
B=Breite
55
H=Höhe
96
L=Länge
70
S=Hub
31
A
70
A1
15,5
A2
24,5
A3
52
A4
37
A5
22
D
16
D1
M8
D2
8,5
D3
M10
D4
G1/8
D5
8,5
F1 (N)
450
H1
145
H2
90
H3
20
H4
52
H5
40
PL PNEUMATIK
true
S1
16
S2
15
T
8
T1
25
Beschreibung
Werkstoff
Grundkörper Aluminium.
Doppeltwirkende Kolbenstange Edelstahl.
Doppeltwirkende Kolbenstange Edelstahl.
Ausführung
Grundkörper schwarz eloxiert.
Hinweis
Schwenkspanner kommen zum Einsatz, wo geringe Spannkräfte ausreichen oder wenn der Spannpunkt zum Einlegen und Entnehmen des Werkstückes frei sein muss. Die Blockform des Gehäuses bietet universelle Befestigungsmöglichkeiten. Der Magnetkolben ist für eine elektrische Endlagenabfrage vorbereitet. Einschließlich Schraube und Federring zum Befestigen der als Zubehör erhältlichen Spannarme. Der Schwenkspanner darf in seiner Schwenkbewegung nicht behindert werden. F1 = bei 6 bar max. zulässigem Betriebsdruck.
Auf Anfrage
Näherungsschalter.
Zubehör
- Spannarm 05620
- Adapter 05625
- Adapter 05625
