Schnellspanner variabel mit Schubstange

05305

Schnellspanner variabel mit Schubstange

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Schnellspanner Pneumatikspanner Zubehör für Spanner Spannverschlüsse Drehriegel
      - Schnellspanner
        Schnellspanner variabel mit Schubstange

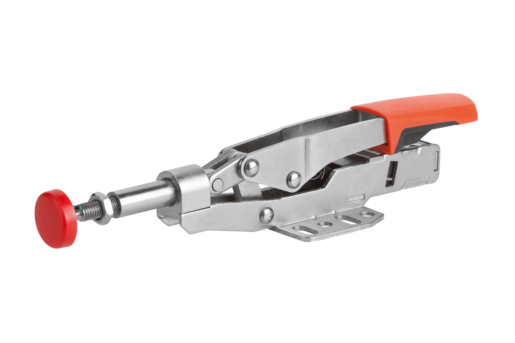

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.
Griffelement aus 2-Komponenten-Kunststoff.Ausführung:vergütet und verzinkt.
Griffelement ölbeständig.Hinweis:Der Schnellspanner passt sich automatisch an die Werkstückhöhe an. Stufenlose Anpassung der Spannhöhe innerhalb 13 mm bei annähernd gleichbleibender Spannkraft ohne manuelle Änderung der Druckschraubenposition.
Über eine Stellschraube unter dem Hebel im Gelenk kann die Spannkraft bis zu 2.500 N den Anforderungen entsprechend angepasst werden.
Das Lochmuster in der Grundplatte ist für Millimeter und Inch passend.Besonderheiten:

RoHS

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 05305 Schnellspanner variabel mit Schubstange

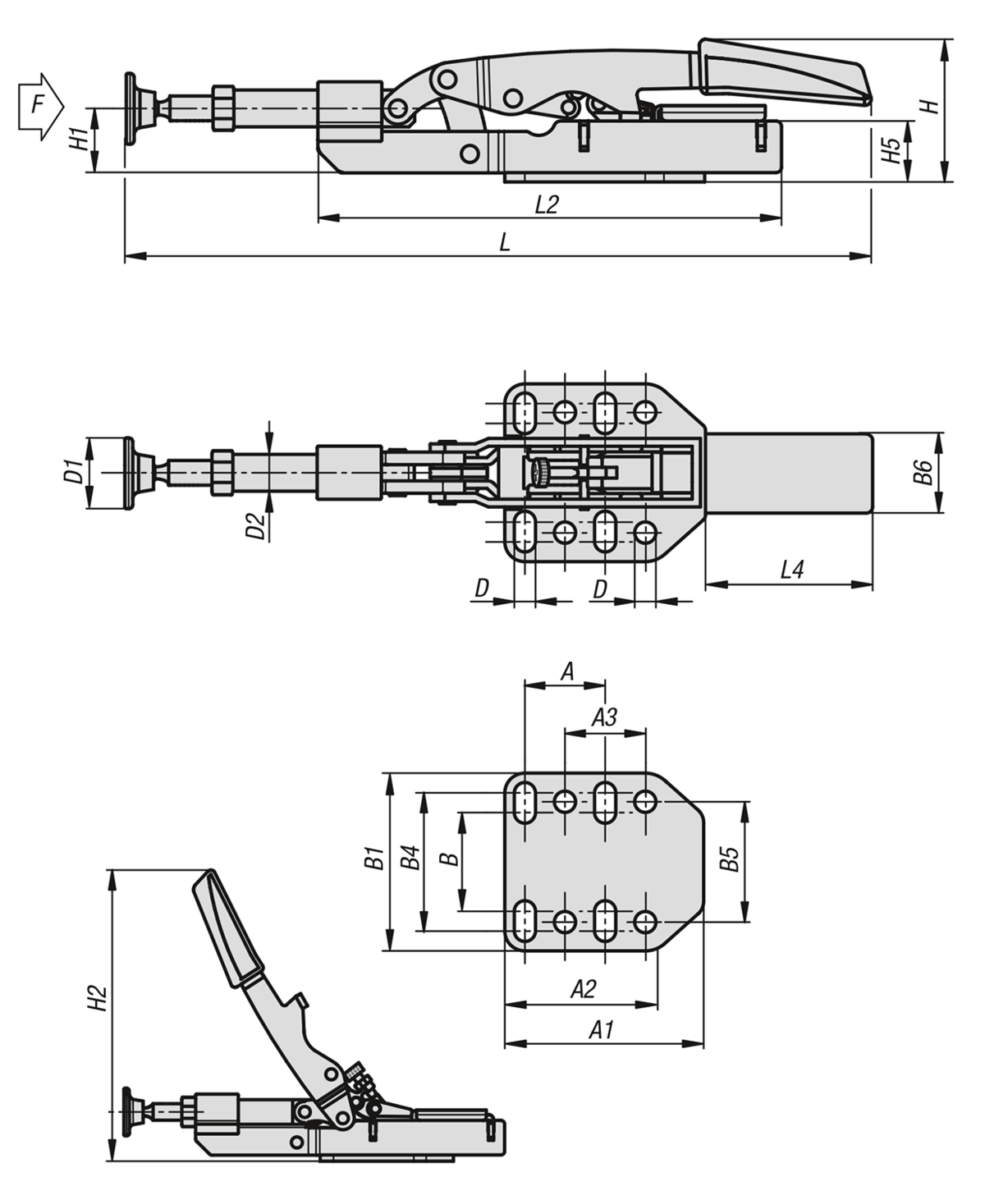

Zeichnungen

Schnellspanner variabel mit Schubstange

Artikelauswahl/-filter

Bestellnummer	A	A1	A2	A3	B	B1	B4	B5	B6	D	D1	D2	H	H1	H2	H5	L	L2	L4	max. Spannhöhe	F kN	CAD	Zub.	Preis	Bestellen
05305-035	25,4	53	38	25,4	33	60	48	38	32	6,5	23	12	46	27	155	25	233	154	73	35	2,5			42.14 CHF
