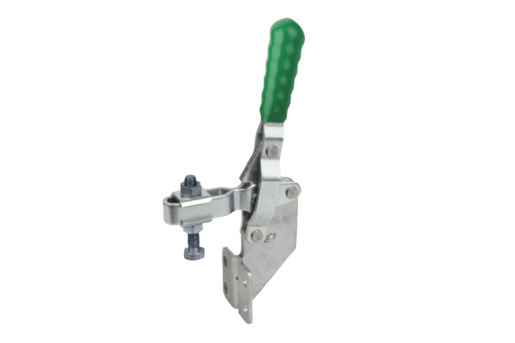

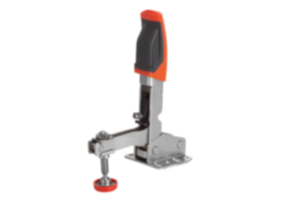

        Schnellspanner variabel vertikal mit waagrechtem Fuß

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.
Griffelement aus 2-Komponenten-Kunststoff.Ausführung:vergütet und verzinkt.
Griffelement ölbeständig.Hinweis:Der Schnellspanner passt sich automatisch an die Werkstückhöhe an. Stufenlose Anpassung der Spannhöhe innerhalb 35 mm bei annähernd gleichbleibender Spannkraft ohne manuelle Änderung der Druckschraubenposition.
Über eine Stellschraube unter dem Hebel im Gelenk kann die Spannkraft bis zu 2.500 N den Anforderungen entsprechend angepasst werden.
Das Lochmuster in der Grundplatte ist für Millimeter und Inch passend.
Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 05302 Schnellspanner variabel vertikal mit waagrechtem Fuß

254 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Lochbild	A	A1	A2	A3	B	B1	B2	B3	B4	B5	B6	D	D1	H	H2	H3	H4	H6	L	L1	L3	L5	L6	max. Spannhöhe	F kN	CAD	Zub.	Preis	Bestellen
05302-035	2	25,7	42,4	32,4	12,7	27	48	10	6	32	28	24	5,5	19	129	41	10	42	100	93,7	51,3	30	60	123	35	1,1			37.64 CHF
05302-040	1	25,4	53	38	25,4	33	60	13	8	48	40	30	6,5	25	160	62	14	60	126	116	63	40	76	154	40	2,5			40.14 CHF
