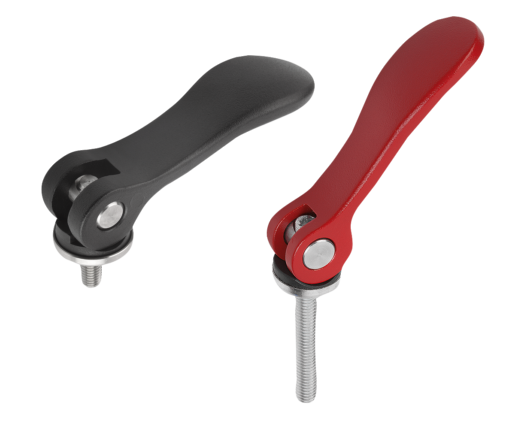

        Exzenterhebel mit Innengewinde und Außengewinde, Stahl oder Edelstahl
        Exzenterhebel mit Innengewinde

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griffhebel aus Aluminiumguss EN AC-46200.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Scheibe Stahl, Festigkeitsklasse 5.8, oder Edelstahl 1.4305.Ausführung:Griffhebel pulverbeschichtet schwarz Feinstruktur oder rot RAL 3003 Feinstruktur.
Druckscheibe schwarz.
Achsbolzen blank.
Scheibe Stahl blau passiviert oder Edelstahl blank.Hinweis:Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 04232_IG Exzenterhebel mit Innengewinde

161 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Komponente	Farbe Grundkörper	D	D1	D2	B	B1	H	H1	A	A1	Hub S	Spannkraft F kN	Handkraft FH N	Preis
04232-9501103	Stahl	schwarz	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	7.15 CHF
04232-9501104	Stahl	schwarz	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	7.15 CHF
04232-0501104	Stahl	schwarz	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	7.53 CHF
04232-0501105	Stahl	schwarz	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	7.53 CHF
04232-1501105	Stahl	schwarz	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	7.93 CHF
04232-1501106	Stahl	schwarz	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	7.93 CHF
04232-2501108	Stahl	schwarz	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	8.65 CHF
04232-9511103	Edelstahl	schwarz	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	10.19 CHF
04232-9511104	Edelstahl	schwarz	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	10.19 CHF
04232-0511104	Edelstahl	schwarz	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	10.73 CHF
04232-0511105	Edelstahl	schwarz	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	10.73 CHF
04232-1511105	Edelstahl	schwarz	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	11.33 CHF
04232-1511106	Edelstahl	schwarz	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	11.33 CHF
04232-2511108	Edelstahl	schwarz	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	12.39 CHF
04232-9501403	Stahl	rubinrot RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	7.15 CHF
04232-9501404	Stahl	rubinrot RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	7.15 CHF
04232-0501404	Stahl	rubinrot RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	7.53 CHF
04232-0501405	Stahl	rubinrot RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	7.53 CHF
04232-1501405	Stahl	rubinrot RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	7.93 CHF
04232-1501406	Stahl	rubinrot RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	7.93 CHF
04232-2501408	Stahl	rubinrot RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	8.65 CHF
04232-9511403	Edelstahl	rubinrot RAL 3003	M3	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	10.19 CHF
04232-9511404	Edelstahl	rubinrot RAL 3003	M4	12	6	14,4	11,5	9	13	36,2	41,7	1	1,5	90	10.19 CHF
04232-0511404	Edelstahl	rubinrot RAL 3003	M4	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	10.73 CHF
04232-0511405	Edelstahl	rubinrot RAL 3003	M5	15,4	8	18	13	11,2	17	52,3	59,1	1	2,5	100	10.73 CHF
04232-1511405	Edelstahl	rubinrot RAL 3003	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	11.33 CHF
04232-1511406	Edelstahl	rubinrot RAL 3003	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	11.33 CHF
04232-2511408	Edelstahl	rubinrot RAL 3003	M8	27,1	11	33,3	24	18	28,5	96	108	1,5	8	350	12.39 CHF
