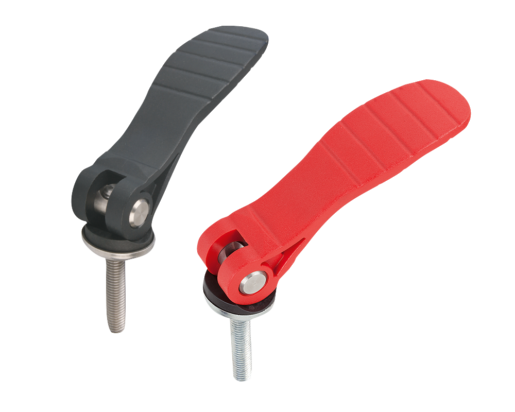

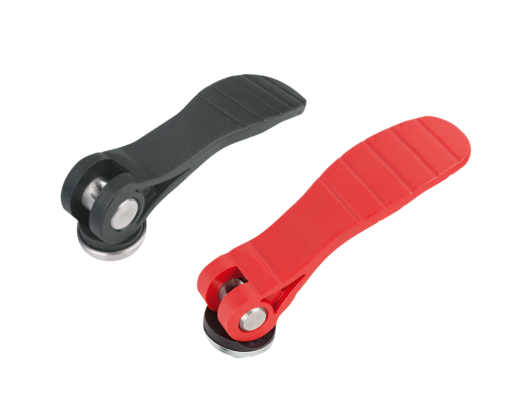

Exzenterhebel mit Kunststoffgriff mit Innengewinde, Stahl oder Edelstahl
04232_IG

Exzenterhebel mit Kunststoffgriff mit Innengewinde, Stahl oder...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griffhebel und Druckscheibe aus Kunststoff PA 66 glasfaserverstärkt. Achsbolzen Edelstahl 1.4305. Scheibe Stahl Festigkeitsklasse 5.8, oder Edelstahl 1.4305.Ausführung:Griffhebel schwarz oder verkehrsrot RAL3020.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe blau passiviert oder Edelstahl blank.
Hinweis:Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Spannkraft führen.
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 04232_IG Exzenterhebel mit Kunststoffgriff mit Innengewinde, Stahl oder Edelstahl 136 kB

Zeichnungen

Exzenterhebel mit Kunststoffgriff mit Innengewinde, Stahl oder Edelstahl

Artikelauswahl/-filter

BestellnummerMaterial
Komponente
Farbe
Grundkörper
DD1D2BB1HH1AA1HubSpannkraft
F
kN
Handkraft
FH
N
CADZub.PreisBestellen
04232-1521105StahlschwarzM518,1922161423,471,579,61,152,5125 5.72 CHF
04232-1521106StahlschwarzM618,1922161423,471,579,61,152,5125 5.72 CHF
04232-2521108StahlschwarzM827,1113324,216,227,71001101,55170 6.70 CHF
04232-1531105EdelstahlschwarzM518,1922161423,471,579,61,152,5125 8.63 CHF
04232-1531106EdelstahlschwarzM618,1922161423,471,579,61,152,5125 8.63 CHF
04232-2531108EdelstahlschwarzM827,1113324,216,227,71001101,55170 10.04 CHF
04232-15218405Stahlverkehrsrot RAL 3020M518,1922161423,471,579,61,152,5125 5.72 CHF
04232-15218406Stahlverkehrsrot RAL 3020M618,1922161423,471,579,61,152,5125 5.72 CHF
04232-25218408Stahlverkehrsrot RAL 3020M827,1113324,216,227,71001101,55170 6.70 CHF
04232-15318405Edelstahlverkehrsrot RAL 3020M518,1922161423,471,579,61,152,5125 8.63 CHF
04232-15318406Edelstahlverkehrsrot RAL 3020M618,1922161423,471,579,61,152,5125 8.63 CHF
04232-25318408Edelstahlverkehrsrot RAL 3020M827,1113324,216,227,71001101,55170 10.04 CHF
