Exzenterhebel einstellbar mit Kunststoffgriff mit Außengewinde, Stahl oder Edelstahl
04233

Exzenterhebel einstellbar mit Kunststoffgriff mit Außengewinde,...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griffhebel und Druckscheibe aus Kunststoff PA 66 glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8 oder Edelstahl 1.4305.
Ausführung:Griffhebel schwarz oder verkehrsrot RAL3020.
Druckscheibe schwarz.
Achsbolzen blank.
Stiftschraube und Scheibe blau passiviert oder Edelstahl blank.
Hinweis:Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.

Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation), dies kann zu einer verminderten Spannkraft führen.

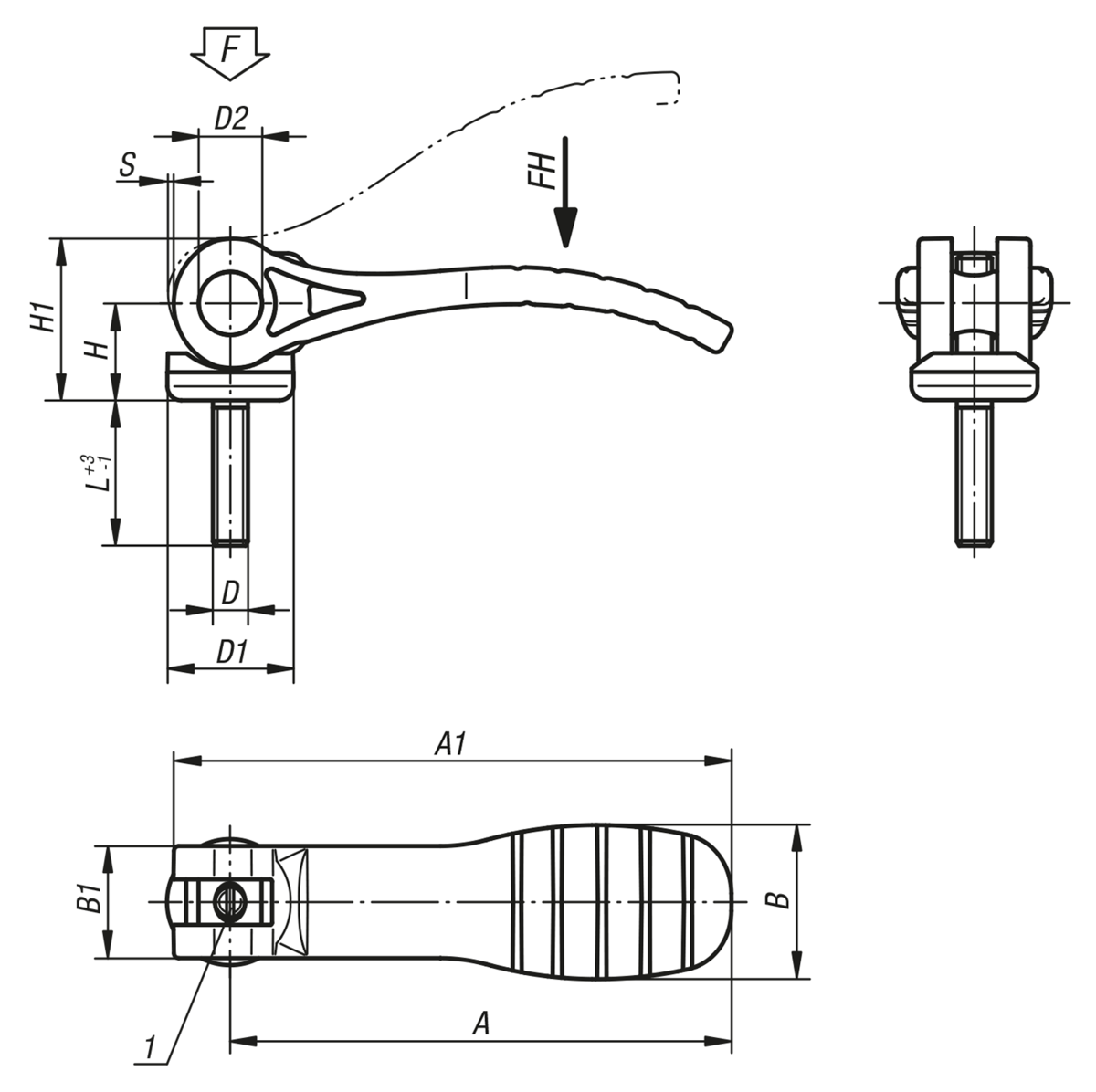

Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 04233 Exzenterhebel einstellbar mit Kunststoffgriff mit Außengewinde, Stahl oder Edelstahl 146 kB

Zeichnungen

Exzenterhebel einstellbar mit Kunststoffgriff mit Außengewinde, Stahl oder Edelstahl
