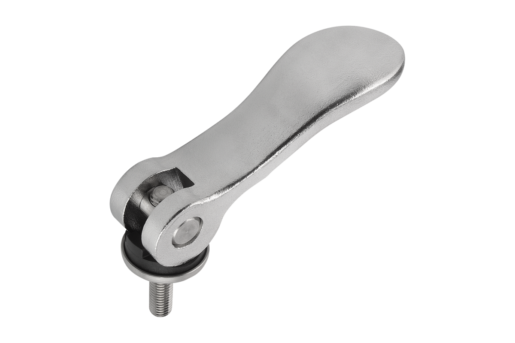

04232_AGExzenterhebel Stahl mit Außengewinde |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Griffhebel Stahl 1.0401.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8.Ausführung:Griffhebel, Stiftschraube und Scheibe blau passiviert.
Druckscheibe schwarz.
Achsbolzen blank.Hinweis:Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Größe | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Spannkraft
F
kN | Handkraft
FH
N | Hub
S | CAD | Zub. | Preis | Bestellen |
|---|
| 04232-1502205X20 | 1 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 4 | 120 | 1,2 |  | | 12.16 CHF | | | 04232-1502205X30 | 1 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 4 | 120 | 1,2 | | | 12.16 CHF | | | 04232-1502205X40 | 1 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 4 | 120 | 1,2 | | | 12.48 CHF | | | 04232-1502205X50 | 1 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 4 | 120 | 1,2 | | | 12.48 CHF | | | 04232-1502206X20 | 1 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 4 | 120 | 1,2 | | | 12.16 CHF | | | 04232-1502206X30 | 1 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 4 | 120 | 1,2 | | | 12.16 CHF | | | 04232-1502206X40 | 1 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 4 | 120 | 1,2 | | | 12.48 CHF | | | 04232-1502206X50 | 1 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 4 | 120 | 1,2 | | | 12.48 CHF | | | 04232-2502208X25 | 2 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 25 | 8 | 350 | 1,5 | | | 19.95 CHF | | | 04232-2502208X30 | 2 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 30 | 8 | 350 | 1,5 | | | 19.95 CHF | | | 04232-2502208X40 | 2 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 40 | 8 | 350 | 1,5 | | | 21.33 CHF | | | 04232-2502208X50 | 2 | M8 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 50 | 8 | 350 | 1,5 | | | 21.33 CHF | | | 04232-2502210X25 | 2 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 25 | 8 | 350 | 1,5 | | | 19.95 CHF | | | 04232-2502210X30 | 2 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 30 | 8 | 350 | 1,5 | | | 19.95 CHF | | | 04232-2502210X40 | 2 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 40 | 8 | 350 | 1,5 | | | 21.33 CHF | | | 04232-2502210X50 | 2 | M10 | 27,1 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 50 | 8 | 350 | 1,5 | | | 21.33 CHF | |
