        Exzenterhebel Stahl mit Innengewinde und Außengewinde

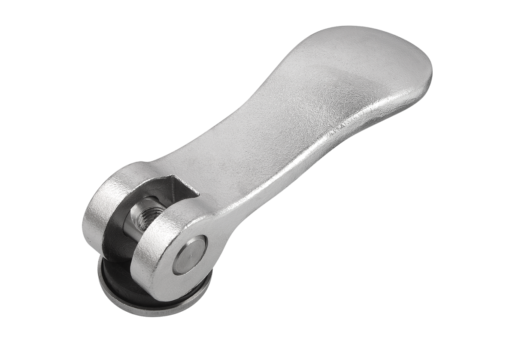

        Exzenterhebel Stahl mit Innengewinde

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Griffhebel Stahl 1.0401.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen Edelstahl 1.4305.
Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8.Ausführung:Griffhebel, Stiftschraube und Scheibe blau passiviert.
Druckscheibe schwarz.
Achsbolzen blank.Hinweis:Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 04232_IG Exzenterhebel Stahl mit Innengewinde

223 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	B	B1	H	H1	A	A1	Hub S	Spannkraft F kN	Handkraft FH N	Preis
04232-1502205	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	10.15 CHF
04232-1502206	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	10.15 CHF
04232-2502208	M8	27,1	11	33,2	24	18	28,5	96	108	1,5	8	350	17.85 CHF

Exzenterhebel Stahl mit Innengewinde

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

04232_AG

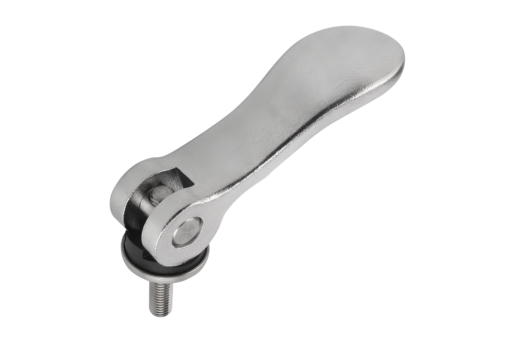

Exzenterhebel Stahl mit Außengewinde
