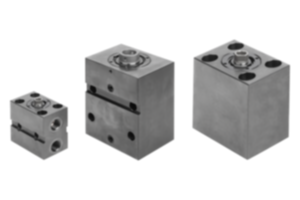

Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung
 04624-50

Blockzylinder hydraulisch mit Metallabstreifer doppelt /...

 zurück

Artikelbeschreibung/Produktabbildungen

 Alle Artikel aufrufen/filtern
BeschreibungProduktbeschreibung:Blockzylinder mit Kolbenstangen-Innengewinde eignen sich optimal für Spannsituationen, in denen kurze Hübe mit hohen Kräften benötigt werden. Blockzylinder können als Druck- oder Zugzylinder eingesetzt werden. In die Kolbenstangen mit Innengewinde können verschiedene Druckstücke eingeschraubt werden. Die Blockzylinder gewährleisten einen hohen Betriebsdruck und lassen sich aufgrund ihrer kompakten, kubischen Gehäuseform mit Zylinderschrauben einfach befestigen. In den Blockzylindern wird standardmäßig eine doppelte Hydraulikdichtung verbaut. Hierdurch entstehen im Bereich der stangenseitigen Dichtung technische Vorteile für einen leckarmen Dauerbetrieb. Ebenfalls sind in den Blockzylindern standardmäßig Metallabstreifer verbaut, welche verhindern, dass Späne eindringen.Werkstoff:Gehäuse und Kolben Stahl.
Dichtung NBR.Ausführung:Gehäuse brüniert.
Kolben gehärtet.Hinweis:Querkräfte auf die Blockzylinder sollten vermieden werden.

Wird der Blockzylinder quer zur Zylinderachse verschraubt, wird eine zusätzliche Abstützung des Blockzylinders empfohlen. Wird der Blockzylinder als Druckzylinder eingesetzt, sollte die Abstützung an der Bodenseite erfolgen, beim Einsatz als Zugzylinder an der Stangenseite.
Zulässige dynamische Belastung beim Kolbenvorhub muss eingehalten werden.
Bei den einfach wirkenden Blockzylindern wird ein Belüftungsanschluss benötigt.

Eindringen von Schneid- und Kühlflüssigkeiten in den Zylinder muss verhindert werden.

Druckstücke sind im Lieferumfang nicht enthalten.

Sicherheitsanweisungen beachten.Betätigungsweise:- Gewindeanschluss.
- O-Ring-Flanschanschluss.Technische Daten:Max. Betriebsdruck: 500 bar.Montage:Siehe Einbaukontur.Vorteile:- Integrierter Metallabstreifer.
- Vielseitige Befestigungsmöglichkeiten.
- Große Hubbereiche von 8 mm bis 200 mm.
- Große Kraftbereiche von 2 kN bis 392 kN.
- Geringe Einbaumaße.
- Verwendung doppelter Hydraulikdichtung.Zubehör:- Auflagebolzen 02153.
- Pendelauflagen 02000, 02080, 02081, 02005, 02006.
- Grippers Sechskant-Form 07114.Lieferumfang2 Stk. O-Ring (bei Betätigungsweise O-Ring-Flanschanschluss) enthalten.Zeichnungshinweis:
Form A: Längs- und Querbohrungen, Gewindeanschluss
Form B: Bodenseite, mittige Bohrung, O-Ring-Flanschanschluss

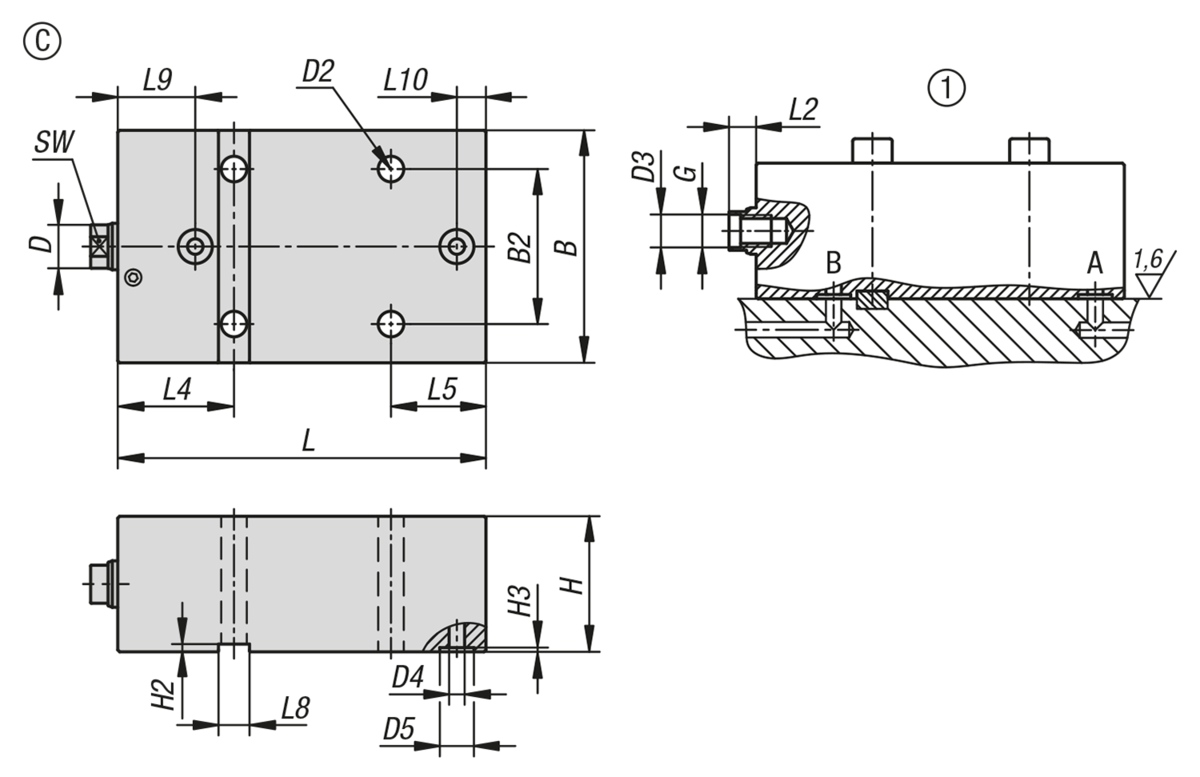

Form C: Breitseite, O-Ring-Flanschanschluss

1) Einbaukontur
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
Datenblatt 04624-50 Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung 435 kB
Technische Daten 289 kB
Technischer Hinweis hydraulische Spannelemente 151 kB

Zeichnungen (Gesamtübersicht)

Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung
Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung
Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung

Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung, Form A

 mehr Info

Zeichnungen
Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung, Form A

Artikelauswahl/-filter
BestellnummerFormForm-TypKolben-
durchmesser		HubAnschlussartB

B1B2DD1D2D3GG1HH1H2CADZub.PreisBestellen
04624-50-160821011Aeinfach wirkend168Gewindeanschluss60403010116,56,3x3M6x15G1/435222 167.71 CHF
04624-50-162021011Aeinfach wirkend1620Gewindeanschluss60403010116,56,3x3M6x15G1/435222 187.67 CHF
04624-50-200821011Aeinfach wirkend208Gewindeanschluss60404012116,58,5x3M8x16G1/435222 167.71 CHF
04624-50-202021011Aeinfach wirkend2020Gewindeanschluss60404012116,58,5x3M8x16G1/435222 193.00 CHF
04624-50-250821011Aeinfach wirkend258Gewindeanschluss65505016148,510,5x4M10x17G1/445302 171.70 CHF
04624-50-252021011Aeinfach wirkend2520Gewindeanschluss65505016148,510,5x4M10x17G1/445302 202.31 CHF
04624-50-321021011Aeinfach wirkend3210Gewindeanschluss755555201810,512,5x4M12x18G1/455353 207.64 CHF
04624-50-322021011Aeinfach wirkend3220Gewindeanschluss755555201810,512,5x4M12x18G1/455353 234.26 CHF
04624-50-401021011Aeinfach wirkend4010Gewindeanschluss856363251810,516,5x7M16x27G1/463403 230.26 CHF
04624-50-402021011Aeinfach wirkend4020Gewindeanschluss856363251810,516,5x7M16x27G1/463403 286.17 CHF
04624-50-161611011Adoppelt wirkend1616Gewindeanschluss60403010116,56,3x3M6x15G1/435222 167.71 CHF
04624-50-163211011Adoppelt wirkend1632Gewindeanschluss60403010116,56,3x3M6x15G1/435222 187.67 CHF
04624-50-165011011Adoppelt wirkend1650Gewindeanschluss60403010116,56,3x3M6x15G1/435222 187.67 CHF
04624-50-201611011Adoppelt wirkend2016Gewindeanschluss60404012116,58,5x3M8x16G1/435222 170.37 CHF
04624-50-203211011Adoppelt wirkend2032Gewindeanschluss60404012116,58,5x3M8x16G1/435222 173.03 CHF
04624-50-205011011Adoppelt wirkend2050Gewindeanschluss60404012116,58,5x3M8x16G1/435222 182.35 CHF
04624-50-252011011Adoppelt wirkend2520Gewindeanschluss65505016148,510,5x4M10x17G1/445302 171.70 CHF
04624-50-255011011Adoppelt wirkend2550Gewindeanschluss65505016148,510,5x4M10x17G1/445302 202.31 CHF
04624-50-322511011Adoppelt wirkend3225Gewindeanschluss755555201810,512,5x4M12x18G1/455353 207.64 CHF
04624-50-325011011Adoppelt wirkend3250Gewindeanschluss755555201810,512,5x4M12x18G1/455353 260.88 CHF
04624-50-402511011Adoppelt wirkend4025Gewindeanschluss856363251810,516,5x7M16x27G1/463403 230.26 CHF
04624-50-405011011Adoppelt wirkend4050Gewindeanschluss856363251810,516,5x7M16x27G1/463403 286.17 CHF
BestellnummerFormForm-TypKolben-
durchmesser		HubLL1L2L3L4L5L6L7L8SWwirksame
Kolbenfläche
(cm²)		Druckkraft
bei 100 bar
(kN)		Zugkraft
bei 100 bar
(kN)		CADZub.PreisBestellen
04624-50-160821011Aeinfach wirkend168566,464,430-1116,58822- 167.71 CHF
04624-50-162021011Aeinfach wirkend1620916,464,430-1116,58822- 187.67 CHF
04624-50-200821011Aeinfach wirkend208616,474,430-1116,58103,13,1- 167.71 CHF
04624-50-202021011Aeinfach wirkend2020956,474,430-1116,58103,13,1- 193.00 CHF
04624-50-250821011Aeinfach wirkend258648,676,433-111810134,94,9- 171.70 CHF
04624-50-252021011Aeinfach wirkend2520948,676,433-111810134,94,9- 202.31 CHF
04624-50-321021011Aeinfach wirkend32107510,6107,638-1122121788- 207.64 CHF
04624-50-322021011Aeinfach wirkend322010010,6107,638-1122121788- 234.26 CHF
04624-50-401021011Aeinfach wirkend40107910,61010,640-1124122212,512,6- 230.26 CHF
04624-50-402021011Aeinfach wirkend402010410,61010,640-1124122212,512,6- 286.17 CHF
04624-50-161611011Adoppelt wirkend1616566,464,430-1116,588221,2 167.71 CHF
04624-50-163211011Adoppelt wirkend1632736,464,430-1116,588221,2 187.67 CHF
04624-50-165011011Adoppelt wirkend1650916,464,43024,51116,588221,2 187.67 CHF
04624-50-201611011Adoppelt wirkend2016616,474,430-1116,58103,13,12 170.37 CHF
04624-50-203211011Adoppelt wirkend2032776,474,430-1116,58103,13,12 173.03 CHF
04624-50-205011011Adoppelt wirkend2050956,474,43024,51116,58103,13,12 182.35 CHF
04624-50-252011011Adoppelt wirkend2520648,676,433-111810134,94,92,9 171.70 CHF
04624-50-255011011Adoppelt wirkend2550948,676,43326111810134,94,92,9 202.31 CHF
04624-50-322511011Adoppelt wirkend32257510,6107,638-11221217884,9 207.64 CHF
04624-50-325011011Adoppelt wirkend325010010,6107,6382711221217884,9 260.88 CHF
04624-50-402511011Adoppelt wirkend40257910,61010,640-1124122212,512,67,7 230.26 CHF
04624-50-405011011Adoppelt wirkend405010410,61010,640271124122212,512,67,7 286.17 CHF

Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung, Form B

 mehr Info

Zeichnungen
Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung, Form B

Artikelauswahl/-filter
BestellnummerFormForm-TypKolben-
durchmesser		HubAnschlussartB

B1B3
DD1D2D3D4D5GCADZub.PreisBestellen
04624-50-160822021Beinfach wirkend168O-Ring-Flanschanschluss60402010116,56,3x348,8M6x15 190.33 CHF
04624-50-162022021Beinfach wirkend1620O-Ring-Flanschanschluss60402010116,56,3x348,8M6x15 211.63 CHF
04624-50-200822021Beinfach wirkend208O-Ring-Flanschanschluss60402212116,58,5x348,8M8x16 194.33 CHF
04624-50-202022021Beinfach wirkend2020O-Ring-Flanschanschluss60402212116,58,5x348,8M8x16 212.96 CHF
04624-50-250822021Beinfach wirkend258O-Ring-Flanschanschluss65502516148,510,5x449,8M10x17 194.33 CHF
04624-50-252022021Beinfach wirkend2520O-Ring-Flanschanschluss65502516148,510,5x449,8M10x17 224.94 CHF
04624-50-321022021Beinfach wirkend3210O-Ring-Flanschanschluss755527,5201810,512,5x459,8M12x18 230.26 CHF
04624-50-322022021Beinfach wirkend3220O-Ring-Flanschanschluss755527,5201810,512,5x459,8M12x18 283.50 CHF
04624-50-401022021Beinfach wirkend4010O-Ring-Flanschanschluss856331,5251810,516,5x759,8M16x27 267.53 CHF
04624-50-402022021Beinfach wirkend4020O-Ring-Flanschanschluss856331,5251810,516,5x759,8M16x27 322.10 CHF
04624-50-161612021Bdoppelt wirkend1616O-Ring-Flanschanschluss60402010116,56,3x348,8M6x15 190.33 CHF
04624-50-163212021Bdoppelt wirkend1632O-Ring-Flanschanschluss60402010116,56,3x348,8M6x15 211.63 CHF
04624-50-165012021Bdoppelt wirkend1650O-Ring-Flanschanschluss60402010116,56,3x348,8M6x15 211.63 CHF
04624-50-201612021Bdoppelt wirkend2016O-Ring-Flanschanschluss60402212116,58,5x348,8M8x16 186.34 CHF
04624-50-203212021Bdoppelt wirkend2032O-Ring-Flanschanschluss60402212116,58,5x348,8M8x16 190.33 CHF
04624-50-205012021Bdoppelt wirkend2050O-Ring-Flanschanschluss60402212116,58,5x348,8M8x16 196.99 CHF
04624-50-252012021Bdoppelt wirkend2520O-Ring-Flanschanschluss65502516148,510,5x449,8M10x17 194.33 CHF
04624-50-255012021Bdoppelt wirkend2550O-Ring-Flanschanschluss65505016148,510,5x449,8M10x17 202.31 CHF
04624-50-322512021Bdoppelt wirkend3225O-Ring-Flanschanschluss755527,5201810,512,5x459,8M12x18 230.26 CHF
04624-50-325012021Bdoppelt wirkend3250O-Ring-Flanschanschluss755527,5201810,512,5x459,8M12x18 283.50 CHF
04624-50-402512021Bdoppelt wirkend4025O-Ring-Flanschanschluss856331,5251810,516,5x759,8M16x27 267.53 CHF
04624-50-405012021Bdoppelt wirkend4050O-Ring-Flanschanschluss856331,5251810,516,5x759,8M16x27 322.10 CHF
BestellnummerFormForm-TypKolben-
durchmesser		HubHH1H3LL1L2SWwirksame
Kolbenfläche
(cm²)		Druckkraft
bei 100 bar
(kN)		Zugkraft
bei 100 bar
(kN)		CADZub.PreisBestellen
04624-50-160822021Beinfach wirkend16835221,1566,46822- 190.33 CHF
04624-50-162022021Beinfach wirkend162035221,1916,46822- 211.63 CHF
04624-50-200822021Beinfach wirkend20835221,1616,47103,13,1- 194.33 CHF
04624-50-202022021Beinfach wirkend202035221,1956,47103,13,1- 212.96 CHF
04624-50-250822021Beinfach wirkend25845301,1648,67134,94,9- 194.33 CHF
04624-50-252022021Beinfach wirkend252045301,1948,67134,94,9- 224.94 CHF
04624-50-321022021Beinfach wirkend321055351,17510,6101788- 230.26 CHF
04624-50-322022021Beinfach wirkend322055351,110010,6101788- 283.50 CHF
04624-50-401022021Beinfach wirkend401063401,17910,6102212,512,6- 267.53 CHF
04624-50-402022021Beinfach wirkend402063401,110410,6102212,512,6- 322.10 CHF
04624-50-161612021Bdoppelt wirkend161635221,1566,468221,2 190.33 CHF
04624-50-163212021Bdoppelt wirkend163235221,1736,468221,2 211.63 CHF
04624-50-165012021Bdoppelt wirkend165035221,1916,468221,2 211.63 CHF
04624-50-201612021Bdoppelt wirkend201635221,1616,47103,13,12 186.34 CHF
04624-50-203212021Bdoppelt wirkend203235221,1776,47103,13,12 190.33 CHF
04624-50-205012021Bdoppelt wirkend205035221,1956,47103,13,12 196.99 CHF
04624-50-252012021Bdoppelt wirkend252045301,1648,67134,94,92,9 194.33 CHF
04624-50-255012021Bdoppelt wirkend255045301,1948,67134,94,92,9 202.31 CHF
04624-50-322512021Bdoppelt wirkend322555351,17510,61017884,9 230.26 CHF
04624-50-325012021Bdoppelt wirkend325055351,110010,61017884,9 283.50 CHF
04624-50-402512021Bdoppelt wirkend402563401,17910,6102212,512,67,7 267.53 CHF
04624-50-405012021Bdoppelt wirkend405063401,110410,6102212,512,67,7 322.10 CHF

Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung, Form C

 mehr Info

Zeichnungen
Blockzylinder hydraulisch mit Metallabstreifer doppelt / einfach wirkend mit Federrückstellung, Form C

Artikelauswahl/-filter
BestellnummerFormForm-TypKolben-
durchmesser		HubAnschlussartB

B2DD2D3D4D5GHH2H3CADZub.PreisBestellen
04624-50-160822031Ceinfach wirkend168O-Ring-Flanschanschluss6030106,56,3x348,8M6x153521,1 166.38 CHF
04624-50-162022031Ceinfach wirkend1620O-Ring-Flanschanschluss6030106,56,3x348,8M6x153521,1 186.34 CHF
04624-50-200822031Ceinfach wirkend208O-Ring-Flanschanschluss6040126,58,5x348,8M8x163521,1 167.71 CHF
04624-50-202022031Ceinfach wirkend2020O-Ring-Flanschanschluss6040126,58,5x348,8M8x163521,1 193.00 CHF
04624-50-250822031Ceinfach wirkend258O-Ring-Flanschanschluss6550168,510,5x449,8M10x174521,1 170.37 CHF
04624-50-252022031Ceinfach wirkend2520O-Ring-Flanschanschluss6550168,510,5x449,8M10x174521,1 200.98 CHF
04624-50-321022031Ceinfach wirkend3210O-Ring-Flanschanschluss75552010,512,5x459,8M12x185531,1 187.67 CHF
04624-50-322022031Ceinfach wirkend3220O-Ring-Flanschanschluss75552010,512,5x459,8M12x185531,1 234.26 CHF
04624-50-401022031Ceinfach wirkend4010O-Ring-Flanschanschluss85632510,516,5x759,8M16x276331,1 203.64 CHF
04624-50-402022031Ceinfach wirkend4020O-Ring-Flanschanschluss85632510,516,5x759,8M16x276331,1 254.22 CHF
04624-50-161612031Cdoppelt wirkend1616O-Ring-Flanschanschluss6030106,56,3x348,8M6x153521,1 161.05 CHF
04624-50-163212031Cdoppelt wirkend1632O-Ring-Flanschanschluss6030106,56,3x348,8M6x153521,1 171.70 CHF
04624-50-165012031Cdoppelt wirkend1650O-Ring-Flanschanschluss6030106,56,3x348,8M6x153521,1 171.70 CHF
04624-50-201612031Cdoppelt wirkend2016O-Ring-Flanschanschluss6040126,58,5x348,8M8x163521,1 170.37 CHF
04624-50-203212031Cdoppelt wirkend2032O-Ring-Flanschanschluss6040126,58,5x348,8M8x163521,1 173.03 CHF
04624-50-205012031Cdoppelt wirkend2050O-Ring-Flanschanschluss6040126,58,5x348,8M8x163521,1 182.35 CHF
04624-50-252012031Cdoppelt wirkend2520O-Ring-Flanschanschluss6550168,510,5x449,8M10x174521,1 158.39 CHF
04624-50-255012031Cdoppelt wirkend2550O-Ring-Flanschanschluss6550168,510,5x449,8M10x174521,1 181.02 CHF
04624-50-322512031Cdoppelt wirkend3225O-Ring-Flanschanschluss75552010,512,5x459,8M12x185531,1 187.67 CHF
04624-50-325012031Cdoppelt wirkend3250O-Ring-Flanschanschluss75552010,512,5x459,8M12x185531,1 234.26 CHF
04624-50-402512031Cdoppelt wirkend4025O-Ring-Flanschanschluss85632510,516,5x759,8M16x276331,1 203.64 CHF
04624-50-405012031Cdoppelt wirkend4050O-Ring-Flanschanschluss85632510,516,5x759,8M16x276331,1 254.22 CHF
BestellnummerFormForm-TypKolben-
durchmesser		HubLL4L5L8L9L10SWwirksame
Kolbenfläche
(cm²)		Druckkraft
bei 100 bar
(kN)		Zugkraft
bei 100 bar
(kN)		CADZub.PreisBestellen
04624-50-160822031Ceinfach wirkend1685630-820,57822- 166.38 CHF
04624-50-162022031Ceinfach wirkend16209130-820,57822- 186.34 CHF
04624-50-200822031Ceinfach wirkend2086130-8207,5103,13,1- 167.71 CHF
04624-50-202022031Ceinfach wirkend20209530-8207,5103,13,1- 193.00 CHF
04624-50-250822031Ceinfach wirkend2586433-10217,5134,94,9- 170.37 CHF
04624-50-252022031Ceinfach wirkend25209433-10217,5134,94,9- 200.98 CHF
04624-50-321022031Ceinfach wirkend32107538-1225101788- 187.67 CHF
04624-50-322022031Ceinfach wirkend322010038-1225101788- 234.26 CHF
04624-50-401022031Ceinfach wirkend40107940-1227102212,512,6- 203.64 CHF
04624-50-402022031Ceinfach wirkend402010440-1227102212,512,6- 254.22 CHF
04624-50-161612031Cdoppelt wirkend16165630-820,578221,2 161.05 CHF
04624-50-163212031Cdoppelt wirkend16327330-820,578221,2 171.70 CHF
04624-50-165012031Cdoppelt wirkend1650913024,5820,578221,2 171.70 CHF
04624-50-201612031Cdoppelt wirkend20166130-8207,5103,13,12 170.37 CHF
04624-50-203212031Cdoppelt wirkend20327730-8207,5103,13,12 173.03 CHF
04624-50-205012031Cdoppelt wirkend2050953024,58207,5103,13,12 182.35 CHF
04624-50-252012031Cdoppelt wirkend25206433-10217,5134,94,92,9 158.39 CHF
04624-50-255012031Cdoppelt wirkend255094332610217,5134,94,92,9 181.02 CHF
04624-50-322512031Cdoppelt wirkend32257538-12251017884,9 187.67 CHF
04624-50-325012031Cdoppelt wirkend3250100382712251017884,9 234.26 CHF
04624-50-402512031Cdoppelt wirkend40257940-1227102212,512,67,7 203.64 CHF
04624-50-405012031Cdoppelt wirkend405010440271227102212,512,67,7 254.22 CHF
Mein norelemE-MailPasswort
Passwort vergessen
Ich bin neu hier
Warenkorb
Artikelanzahl: 0
Summe: 0.00 CHF
zum Warenkorb
Schnellbestellung / Verfügbarkeit prüfenDirekte Artikelbestellung oder Verfügbarkeit überprüfen.anzeigen
CallbackSie haben Fragen? Wir rufen Sie zurück.anzeigen
Schweiz
Sitemap Drucken Empfehlen Newsletter Top
Copyright © 2023 norelem Normelemente AG. Alle Rechte vorbehalten. Fon +41 (0) 41 833 87 00 · Fax +41 (0) 41 833 87 09
