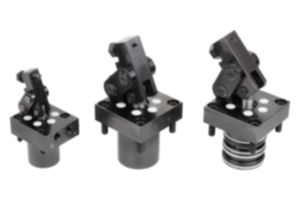

04624-40Hebelspanner hydraulisch doppelt wirkend |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

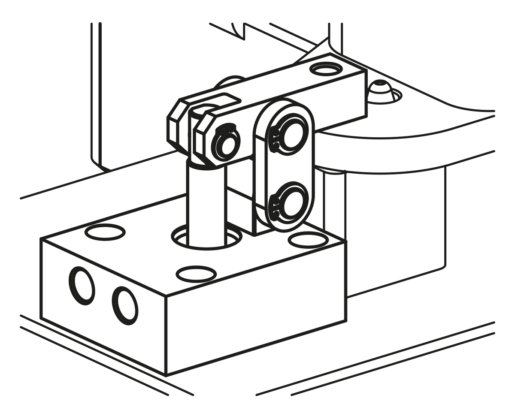

BeschreibungProduktbeschreibung:Hebelspanner können optimal eingesetzt werden, wenn aufgrund der Spannsituation das Werkstück im nicht gespannten Zustand nach oben frei entnommen werden soll. Wegen der linearen Bewegung des Spannhebels beim Öffnen oder Schließen des Hebelspanners ist dieser besonders geeignet für Spannsituationen, bei denen eine seitliche Bewegung des Spannelements nicht möglich ist, z.B. wegen störender Konturen. Über den Kolben wird die Kraft in den Spannhebel des Hebelspanners eingeleitet. Durch die doppelt wirkende Arbeitsweise der Hebelspanner sind die Öffnungs- und Schließzeiten eindeutig definiert.Werkstoff:Gehäuse und Kolben Stahl.Ausführung:Gehäuse brüniert.
Kolben gehärtet.Hinweis:Der Spannhebel des Hebelspanners entwickelt seine optimale Spannkraft in horizontaler Position.
Toleranzen bei Werkstücken werden bis zu einer Positionsabweichung von +/- 8,5° ausgeglichen.
Die Spannkraft eines Hebelspanners ist abhängig von der Spannhebellänge.
Sicherheitsanweisungen beachten.Betätigungsweise:- Gewindeanschluss.
- O-Ring-Flanschanschluss.
- Gebohrte Kanäle.Technische Daten:- Max. Betriebsdruck für Kolbendurchmesser 16 und 25: 350 bar.
- Max. Betriebsdruck für Kolbendurchmesser 40: 200 bar.Montage:Siehe Einbaukontur.Vorteile:- Integrierter Metallabstreifer.
- Teilweise versenkbares Gehäuse.
- Kollisionsfreier Zugang zum Werkstück.
- Leitungslose Druckversorgung.
- Vielseitige Einbaumöglichkeiten.Auf Anfrage:Mit Positionskontrolle.Lieferumfang- 1 Stk. Spannhebel für Hebelspanner.
- 4 Stk. Zylinderschraube DIN EN ISO 4762 Festigkeitsklasse 8.8.
- 4 Stk. Kunststoffabdeckungen.
- 2 Stk. O-Ring 7x1,5 (bei Betätigungsweise O-Ring-Flanschanschluss).Zeichnungshinweis:H1*= optimaler Spannpunkt; noch -1,5mm bis Spannhebelanschlag
1) Einbaukontur
2) lösen
3) spannen
4) Kante gerundet
5) Nur bei Kolbendurchmesser 16 sind diese Bohrungen mit Verschlussschrauben verschlossen DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |

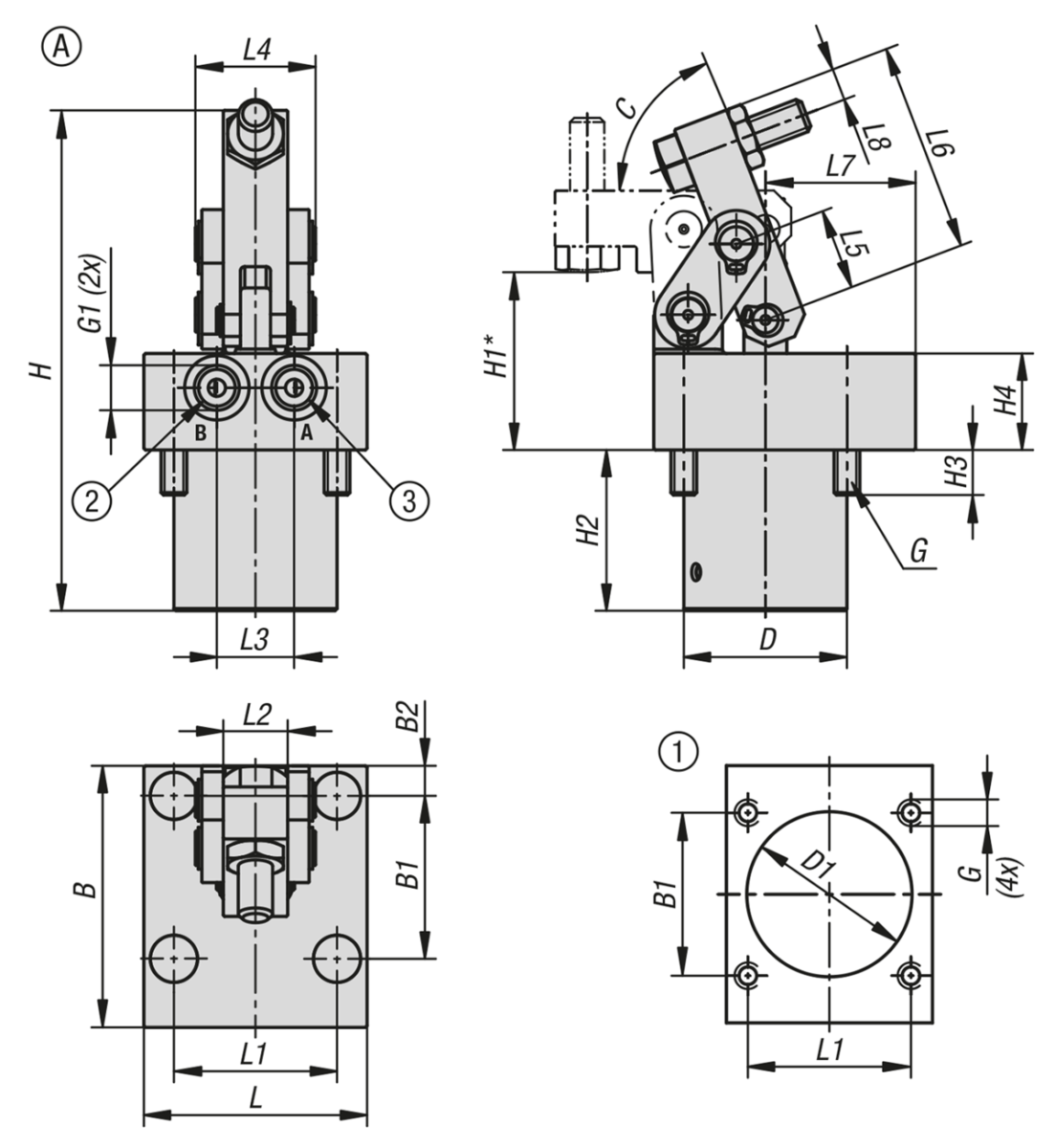

Hebelspanner hydraulisch doppelt wirkend, Form A, Gewindeanschluss |
mehr Info |
| Bestellnummer | Form | Kolben-
durchmesser | Anschlussart | B
| B1 | B2 | C
(Grad) | D | D1 | G | G1 | H | H1 | H2 | H3 | H4 | CAD | Zub. | Preis | Bestellen |
|---|
| 04624-40-161104 | A | 16 | Gewindeanschluss | 61 | 38 | 7 | 69 | 38 | 38,5 | M6x12 | G1/8 | 117 | 41,5 | 37,5 | 10,5 | 22,5 |  | | 445.89 CHF | | | 04624-40-251104 | A | 25 | Gewindeanschluss | 80 | 56 | 8 | 65 | 50 | 50,5 | M8x22 | G1/4 | 156 | 50 | 54 | 19 | 22 | | | 596.29 CHF | | | 04624-40-401104 | A | 40 | Gewindeanschluss | 85 | 62 | 13,5 | 65 | 70 | 70,5 | M10x22 | G1/4 | 191 | 65 | 67,7 | 20 | 25 | | | 645.54 CHF | |
| Bestellnummer | Form | Kolben-
durchmesser | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | Spannkraft
bei 100 bar
(kN) | Spannkraft
bei 200 bar
(kN) | Spannkraft
bei 350 bar
(kN) | CAD | Zub. | Preis | Bestellen |
|---|
| 04624-40-161104 | A | 16 | 52 | 38 | 15 | 18 | 28 | 19 | 49 | 35 | 7,5 | 1,5 | - | 5,2 | | | 445.89 CHF | | | 04624-40-251104 | A | 25 | 72 | 56 | 24 | 25 | 44 | 24 | 63,5 | 44 | 10 | 3,9 | - | 13,8 | | | 596.29 CHF | | | 04624-40-401104 | A | 40 | 100 | 78 | 36 | 32 | 66 | 31,5 | 82,5 | 40,5 | 10 | 9,5 | 19 | - | | | 645.54 CHF | |
|

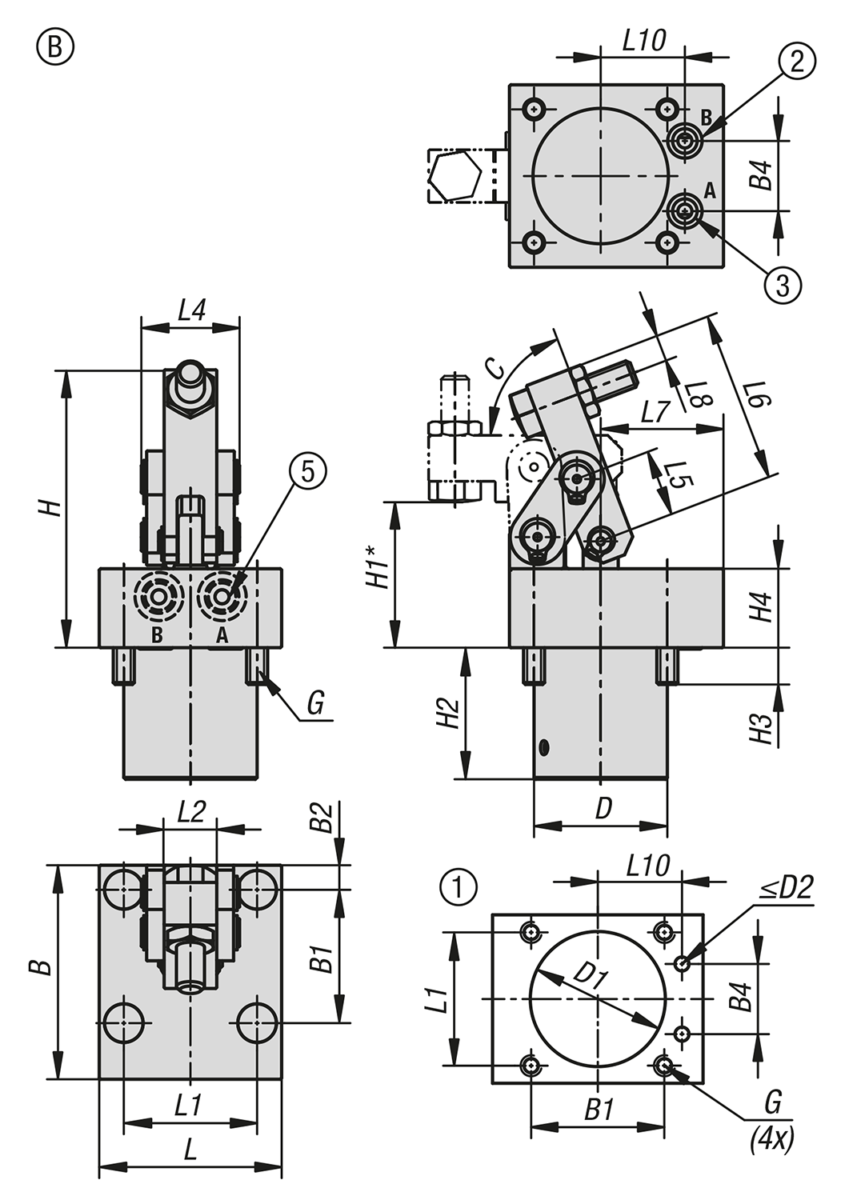

Hebelspanner hydraulisch doppelt wirkend, Form B, O-Ring-Flanschanschluss |
mehr Info |
| Bestellnummer | Form | Kolben-
durchmesser | Anschlussart | B
| B1 | B2 | B4 | C
(Grad) | D | D1 | D2 | G | H | H1 | H2 | H3 | H4 | CAD | Zub. | Preis | Bestellen |
|---|
| 04624-40-161204 | B | 16 | O-Ring-Flanschanschluss | 61 | 38 | 7 | 20 | 69 | 38 | 38,5 | 4 | M6x12 | 117 | 41,5 | 37,5 | 10,5 | 22,5 | | | 445.89 CHF | | | 04624-40-251204 | B | 25 | O-Ring-Flanschanschluss | 72 | 56 | 8 | 27 | 65 | 50 | 50,5 | 4 | M8x22 | 156 | 50 | 54 | 19 | 22 | | | 596.29 CHF | | | 04624-40-401204 | B | 40 | O-Ring-Flanschanschluss | 95 | 62 | 13,5 | 29 | 65 | 70 | 70,5 | 5 | M10x22 | 191 | 65 | 67,7 | 20 | 25 | | | 645.54 CHF | |
| Bestellnummer | Form | Kolben-
durchmesser | L | L1 | L2 | L4 | L5 | L6 | L7 | L8 | L10 | Spannkraft
bei 100 bar
(kN) | Spannkraft
bei 200 bar
(kN) | Spannkraft
bei 350 bar
(kN) | CAD | Zub. | Preis | Bestellen |
|---|
| 04624-40-161204 | B | 16 | 52 | 38 | 15 | 28 | 19 | 49 | 35 | 7,5 | 24 | 1,5 | - | 5,2 | | | 445.89 CHF | | | 04624-40-251204 | B | 25 | 72 | 56 | 24 | 44 | 24 | 63,5 | 36 | 10 | 28,1 | 3,9 | - | 13,8 | | | 596.29 CHF | | | 04624-40-401204 | B | 40 | 100 | 78 | 36 | 66 | 31,5 | 82,5 | 50,5 | 10 | 42 | 9,5 | 19 | - | | | 645.54 CHF | |
|

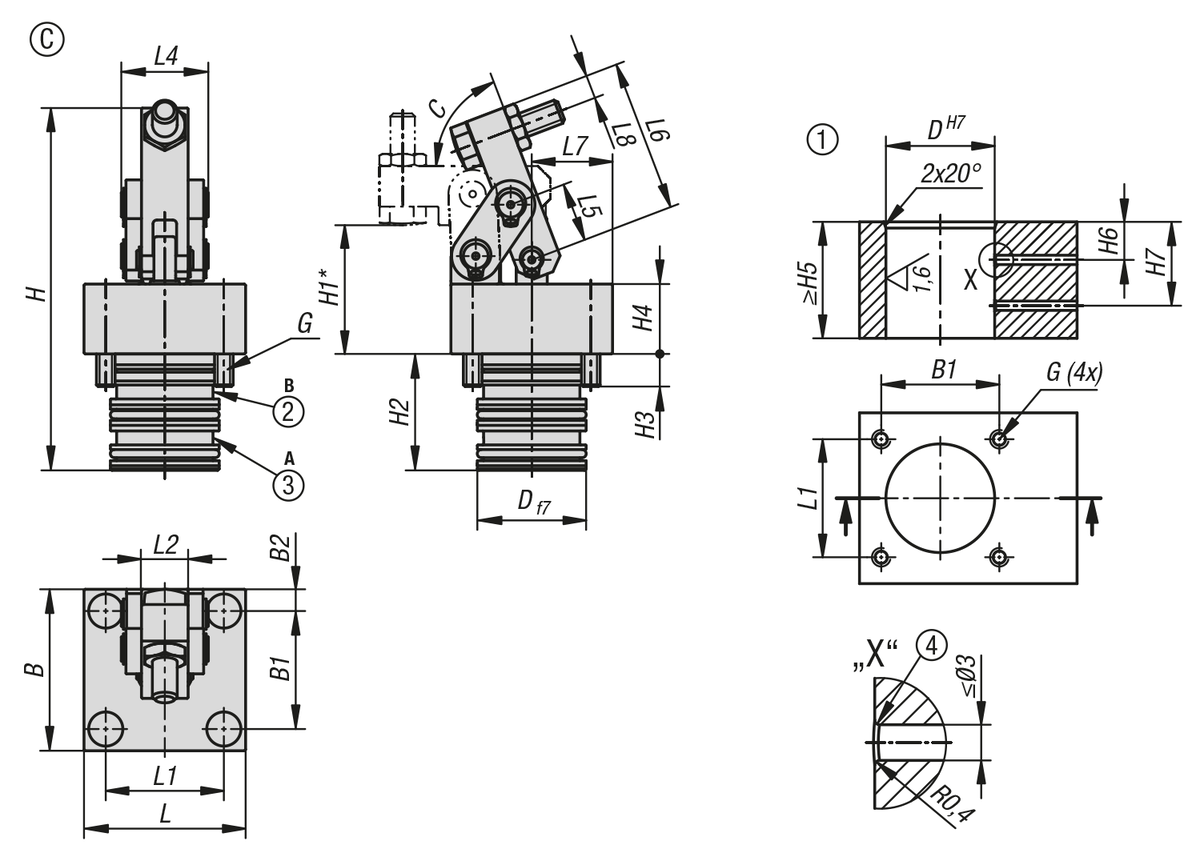

Hebelspanner hydraulisch doppelt wirkend, Form C, gebohrte Kanäle |
mehr Info |
| Bestellnummer | Form | Kolben-
durchmesser | Anschlussart | B
| B1 | B2 | C
(Grad) | D | G | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | CAD | Zub. | Preis | Bestellen |
|---|
| 04624-40-161304 | C | 16 | gebohrte Kanäle | 52 | 38 | 7 | 69 | 35 | M6x12 | 117 | 41,5 | 37,5 | 10,5 | 22,5 | 37,5 | 12,25 | 27 | | | 431.24 CHF | | | 04624-40-251304 | C | 25 | gebohrte Kanäle | 72 | 56 | 8 | 65 | 50 | M8x22 | 156 | 50 | 54 | 19 | 22 | 55 | 25,2 | 41,8 | | | 582.98 CHF | | | 04624-40-401304 | C | 40 | gebohrte Kanäle | 85 | 62 | 13,5 | 65 | 70 | M10x22 | 191 | 65 | 67,7 | 20 | 25 | 68 | 22-25 | 44-53 | | | 629.56 CHF | |
| Bestellnummer | Form | Kolben-
durchmesser | L | L1 | L2 | L4 | L5 | L6 | L7 | L8 | Spannkraft
bei 100 bar
(kN) | Spannkraft
bei 200 bar
(kN) | Spannkraft
bei 350 bar
(kN) | CAD | Zub. | Preis | Bestellen |
|---|
| 04624-40-161304 | C | 16 | 52 | 38 | 15 | 28 | 19 | 49 | 26 | 7,5 | 1,5 | - | 5,2 | | | 431.24 CHF | | | 04624-40-251304 | C | 25 | 72 | 56 | 24 | 44 | 24 | 63,5 | 36 | 10 | 3,9 | - | 13,8 | | | 582.98 CHF | | | 04624-40-401304 | C | 40 | 100 | 78 | 36 | 66 | 31,5 | 82,5 | 40,5 | 10 | 9,5 | 19 | - | | | 629.56 CHF | |
|
