Benennung
Niederzugspanner
Ausführung 1
hydraulisch
Material Grundkörper
Stahl
Oberfläche Grundkörper
brüniert
S=Hub
10
Anschlussart
Gewinde- und O-Ring-Anschluss
B
80
B1
14
B2
56
D
18
D1
11
Form-Typ
einfach wirkend
G
1/4
H
50
H1
27
H2
49
H3
4
H4
11
Kolbendurchmesser
36
L
96
L1
16
L2
2
L3
38
L4
46
Spannkraft bei 100 bar (kN)
8
Spannkraft bei 500 bar (kN)
40
Ölbedarf /10mm Hub (cm³)
10,2

Beschreibung

Produktbeschreibung

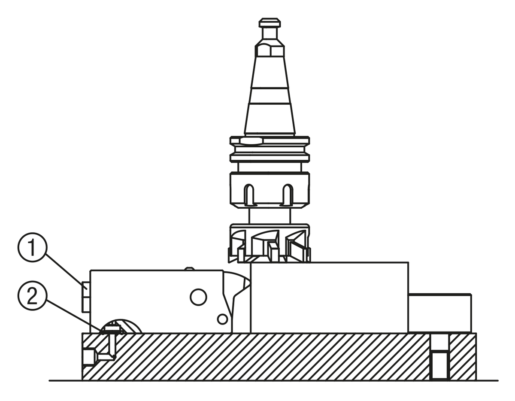

Mit Niederzugspannern kann die Spannkraft seitlich auf das Werkstück gebracht werden. Niederzugspanner eignen sich besonders für Spannsituationen, in denen eine Spannung von oben nicht durchgeführt werden kann oder nicht benötigt wird.
Mit Hilfe von Federn wird der Kolben und das Druckstück nach der Druckentlastung in die Grundstellung zurückgestellt.
Werkstoff
Gehäuse und Kolben Stahl.
Ausführung
Gehäuse brüniert.
Kolben gehärtet.
Hinweis
Bei der seitlichen Spannkrafteinleitung entsteht eine horizontale sowie eine vertikale Kraftkomponente. Die Größe der Kraftkomponenten ist jeweils vom Hub abhängig. Eine aufkommende vertikale Kraftkomponente kann max. 25 % der Spannkraft betragen. Mit dieser Kraft wird das Werkstück gegen die Auflagefläche gespannt. Die horizontale Kraftkomponente sinkt abhängig vom Hub auf min. 95 % der Anfangskraft.

Der Spannkolben im Niederzugspanner hat eine integrierte Hubbegrenzung.

Eindringen von Schneid- und Kühlflüssigkeiten in den Zylinder muss verhindert werden.

Sicherheitsanweisungen beachten.
Betätigungsweise
- Gewindeanschluss.
- O-Ring-Flanschanschluss.
Technische Daten
Max. Betriebsdruck: 500 bar.
Vorteile
- Geringe Einbauhöhe.
- Integrierte Hubbegrenzung für Spannkolben.
Lieferumfang
1 Stk. O-Ring 10x2 (für Betätigungsweise O-Ring-Flanschanschluss) enthalten.

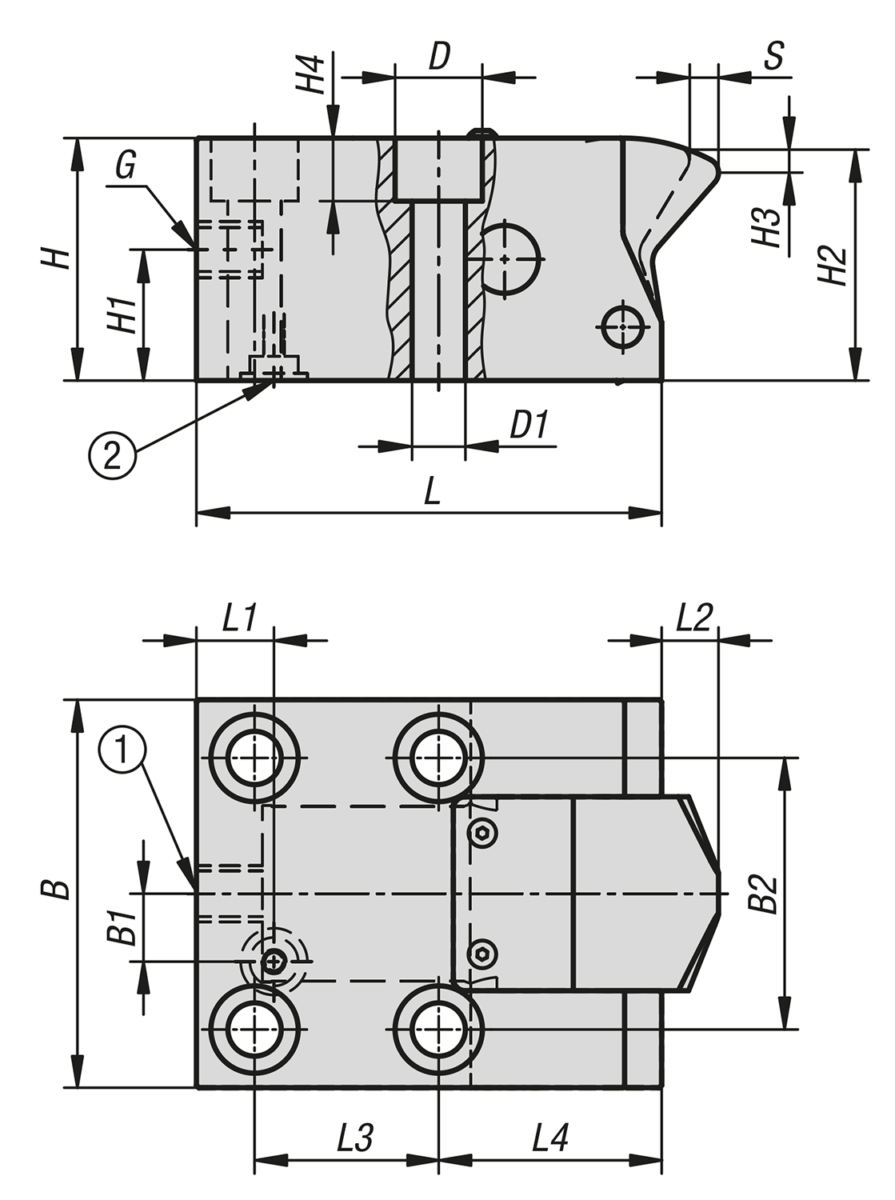

Zeichnungshinweis
1) Verschlussschraube
2) O-Ring
