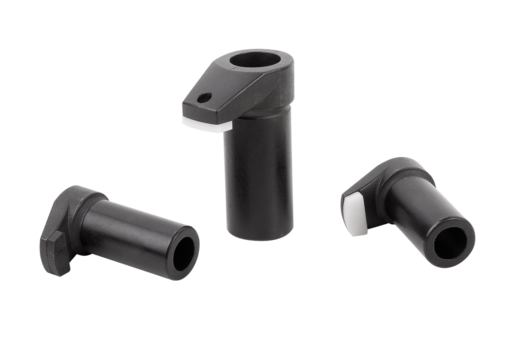

        Spannhaken mit Schoneinsatz

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Vergütungsstahl.
Schoneinsatz POM oder Polyurethan 99 Shore A.Ausführung:vergütet und brüniert.Hinweis:Der eingepresste Schoneinsatz aus Kunststoff bietet einen optimalen Schutz gegen Beschädigungen von empfindlichen Werkstückoberflächen.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 04370 Spannhaken mit Schoneinsatz

171 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Material Komponente	D	D1	D2	D3	H	H1	H2	H3	B	R	R1	R2	F max. kN	Preis
04370-206	A	Polyacetal	16	6,5	11	10	42	20	6	10,5	11	9	20	30	4,8	36.95 CHF
04370-208	A	Polyacetal	20	8,5	15	12	52	25	8	13,5	15	12	25	50	8,8	49.03 CHF
04370-210	A	Polyacetal	25	10,5	18	14	66	32	10	17,5	17	14	32	60	11,6	79.75 CHF
04370-212	A	Polyacetal	32	12,5	20	17	83	40	12	21	20	18	40	80	18,8	144.10 CHF
04370-2106	B	Polyacetal	16	6,5	-	10	41,5	20	-	10	11	9	20	30	4,8	42.60 CHF
04370-2108	B	Polyacetal	20	8,5	-	12	51,5	25	-	13	15	12	25	50	8,8	51.73 CHF
04370-2110	B	Polyacetal	25	10,5	-	14	65,5	32	-	17	17	14	32	60	11,6	79.98 CHF
04370-2112	B	Polyacetal	32	12,5	-	17	82,5	40	-	21	20	18	40	80	18,8	144.98 CHF
04370-306	A	Polyurethan	16	6,5	11	10	42	20	6	10,5	11	9	20	30	4,8	41.82 CHF
04370-308	A	Polyurethan	20	8,5	15	12	52	25	8	13,5	15	12	25	50	8,8	50.54 CHF
04370-310	A	Polyurethan	25	10,5	18	14	66	32	10	17,5	17	14	32	60	11,6	79.94 CHF
04370-312	A	Polyurethan	32	12,5	20	17	83	40	12	21	20	18	40	80	18,8	145.55 CHF
04370-3106	B	Polyurethan	16	6,5	-	10	41,5	20	-	10	11	9	20	30	4,8	46.28 CHF
04370-3108	B	Polyurethan	20	8,5	-	12	51,5	25	-	13	15	12	25	50	8,8	55.77 CHF
04370-3110	B	Polyurethan	25	10,5	-	14	65,5	32	-	17	17	14	32	60	11,6	81.47 CHF
04370-3112	B	Polyurethan	32	12,5	-	17	82,5	40	-	21	20	18	40	80	18,8	149.44 CHF
