BeschreibungWerkstoff:Grundkörper Kugelgraphitguss (GJS). Backe Vergütungsstahl gehärtet.Ausführung:schwarz lackiert. Backe blank.Hinweis:Mit dem Niederzugspanner wird das Werkstück gegen den Niederzug-Gegenhalter gedrückt, gleichzeitig wird ein Anheben des Werkstücks verhindert. Niederzugspanner und Niederzug-Gegenhalter werden mit Zylinderschrauben DIN 912 aufgespannt. Bei paarweiser Benutzung von Niederzugspanner und Niederzug-Gegenhalter wird ein sicheres Aufspannen gewährleistet.

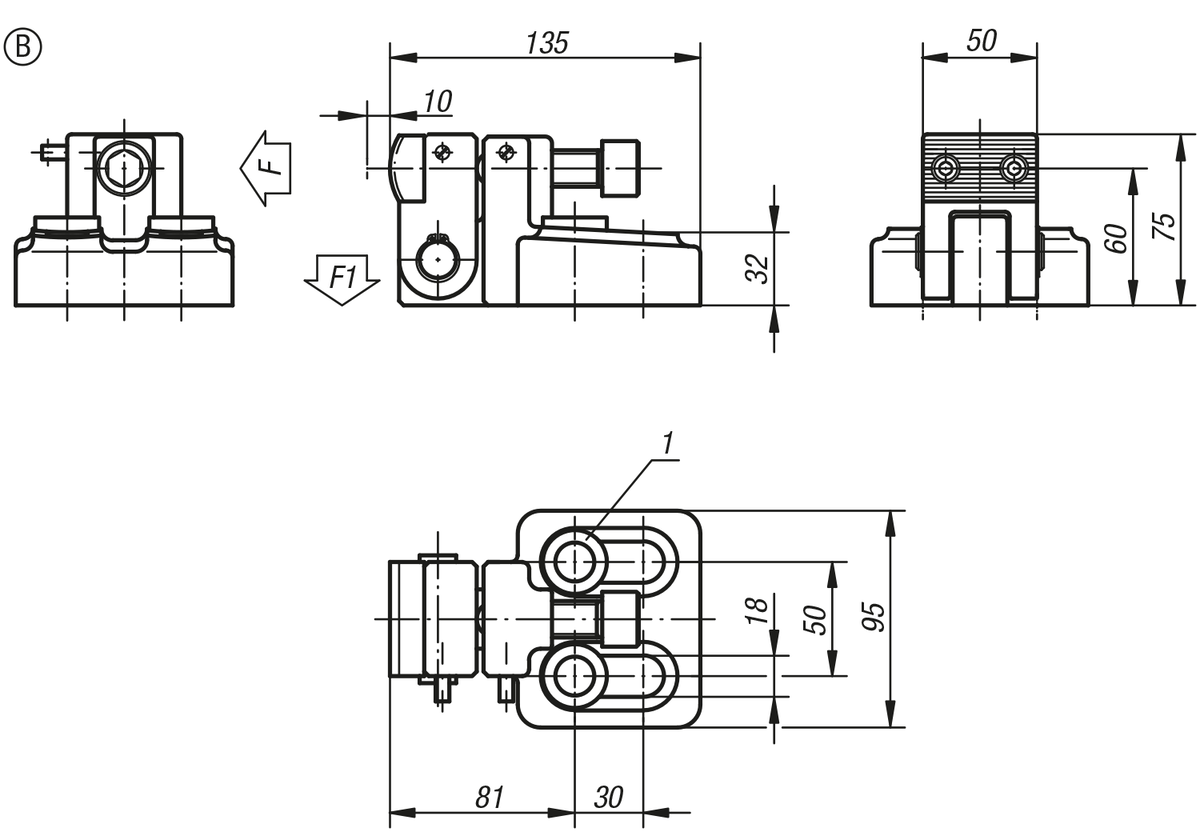

Form A: 4 Unterlegscheiben für M12 sind im Lieferumfang enthalten. Form B: 2 Kegelpfannen und 2 Kugelscheiben für M12 und M16 sind im Lieferumfang enthaltenZeichnungshinweis:
1) Kegelpfanne und Kugelscheibe für M12 und M16 2) Werkstück
Besonderheiten:
