        Spanneisen gabelförmig DIN 6315, Stahl und Aluminium

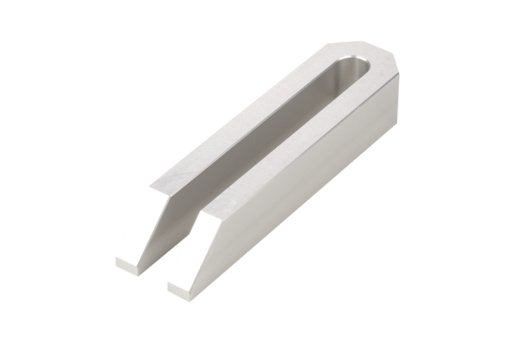

        Spanneisen gabelförmig DIN 6315, Aluminium

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:EN AW-7022.Ausführung:blank.Hinweis:Beim Einsatz von Kegelpfannen 07420 ist die Form G zu verwenden.

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 04110_Aluminium Spanneisen gabelförmig DIN 6315, Aluminium

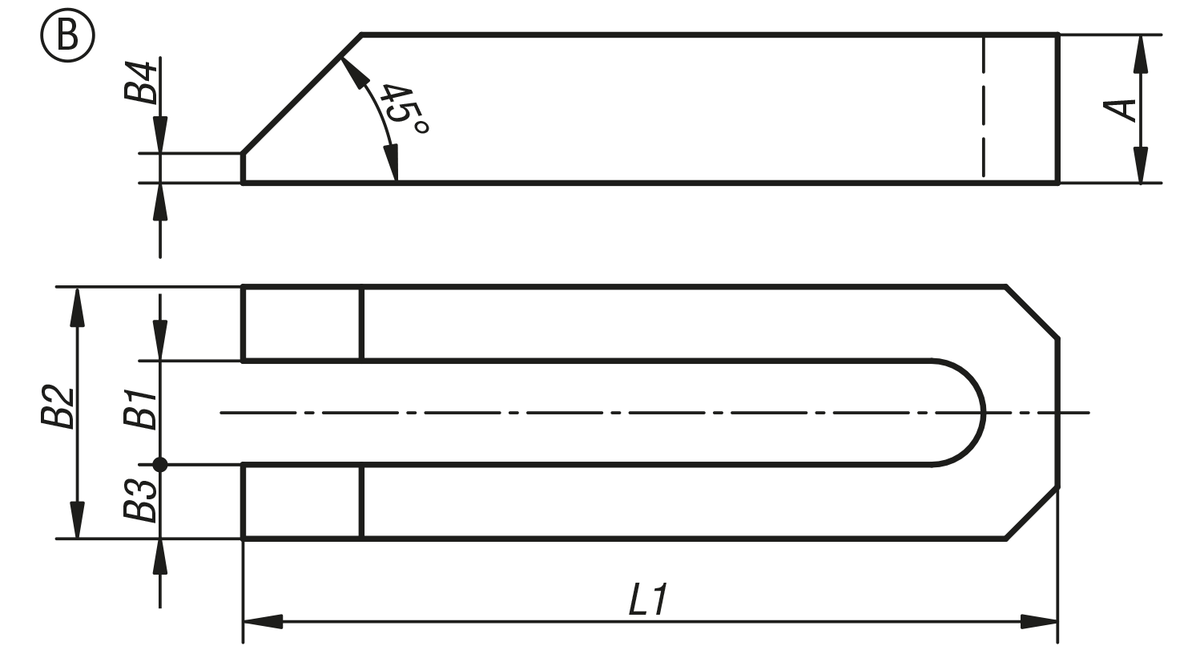

Zeichnungen

Spanneisen gabelförmig DIN 6315, Aluminium

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	Form	L1	A	B1	B2	B3	B4	für Schraube	CAD	Zub.	Preis	Bestellen
04110-206	Aluminium	B	60	12	7	19	6	3	M6			24.20 CHF
04110-208	Aluminium	B	80	15	9	25	8	4	M8			37.67 CHF
04110-210	Aluminium	B	100	20	11	31	10	5	M10			40.95 CHF
04110-212	Aluminium	B	125	25	14	38	12	6	M12/M14			40.95 CHF
04110-2121	Aluminium	B	160	28	14	38	12	6	M12/M14			40.95 CHF
04110-216	Aluminium	B	160	30	18	48	15	8	M16/M18			62.77 CHF
04110-2161	Aluminium	B	200	36	18	48	15	8	M16/M18			87.89 CHF
04110-220	Aluminium	B	200	40	22	52	15	10	M20/M22			113.00 CHF
04110-2201	Aluminium	B	250	40	22	62	20	10	M20/M22			128.36 CHF
04110-224	Aluminium	B	200	40	26	66	20	10	M24			95.15 CHF
04110-2241	Aluminium	B	250	40	26	66	20	10	M24			150.68 CHF
04110-230	Aluminium	B	315	50	34	74	20	12	M30/M32			168.67 CHF

Weitere Artikel dieser Kategorie

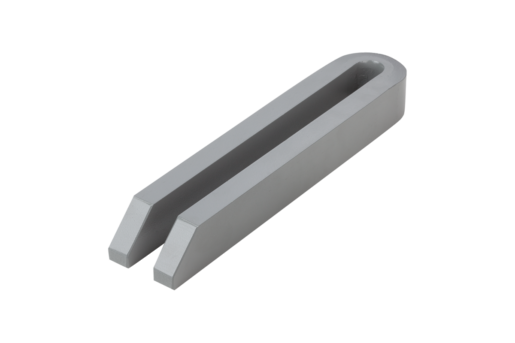

Spanneisen gabelförmig DIN 6315, Stahl
