        Gewindeeinsätze selbstschneidend mit Schneidbohrungen

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl oder Edelstahl 1.4305.Ausführung:Stahl einsatzgehärtet, verzinkt.
Edelstahl blank.Hinweis:Selbstschneidende Gewindeeinsätze zur Herstellung hochbelastbarer, verschleißfester und vibrationssicherer Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit wie z.B. Aluminium und Aluminiumlegierungen, Messing, Bronze, Gusseisen, Duroplaste und Thermoplaste.

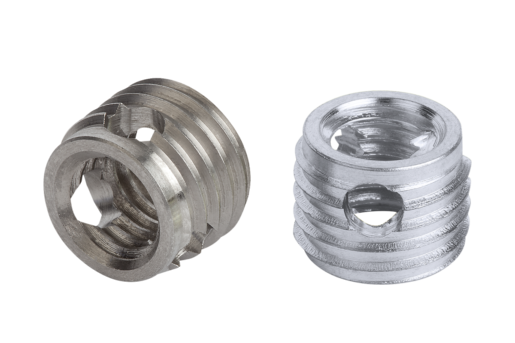

Die Gewindeeinsätze sind am unteren Ende konisch geformt und besitzen drei Schneidbohrungen. Sie schneiden beim Eindrehen in ein Aufnahmeloch ihr Aufnahmegewinde selbst. Dies garantiert eine absolut sichere und feste Verankerung im Aufnahmematerial.

Innengewinde D1 nach ISO 6H.

Die Gewindeeinsätze mit Schneidbohrungen sind besonders für schwer zerspanbare Werkstoffe konstruiert. Durch die dickere Wandung kann mehr Kraft beim Zerspanen aufgenommen werden, die sich zudem auf drei Schneidbohrungen verteilt.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 07653 Gewindeeinsätze selbstschneidend mit Schneidbohrungen

254 kB

Einbauinformationen Gewindeeinsätze selbstschneidend

306 kB

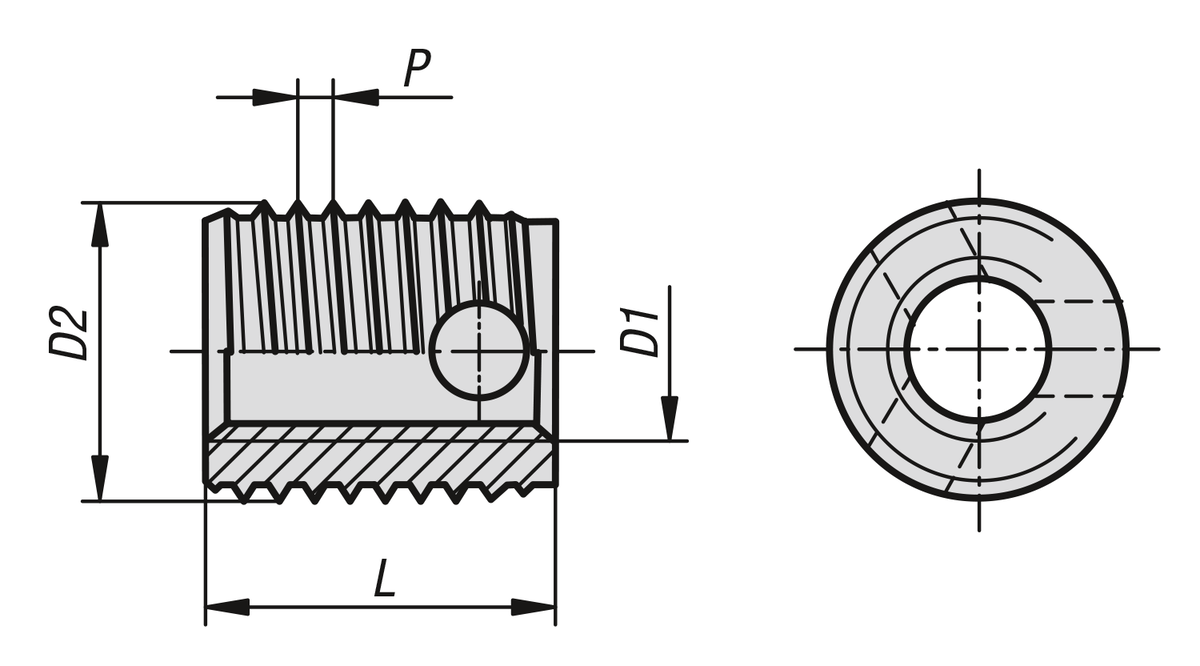

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	D1 Innengewinde	D2	L Länge	P	T min.	R min. bei Leichtmetall	R min. bei Gußeisen	R min. bei Kunststoffe	Bestellnummer Hand-Einbauwerkzeug	Bestellnummer Maschinen-Einbauwerkzeug	Preis
07653-03	Stahl	M3	5	4	0,6	6	1	1,5	1,25	07652-803	07652-903	0.60 CHF
07653-04	Stahl	M4	6,5	6	0,8	8	1,3	1,95	1,6	07652-804	07652-904	0.66 CHF
07653-05	Stahl	M5	8	7	1	9	1,6	2,4	2	07652-805	07652-905	0.69 CHF
07653-06	Stahl	M6	10	8	1,25	10	2	3	2,5	07652-806	07652-906	0.72 CHF
07653-08	Stahl	M8	12	9	1,5	11	2,4	3,6	3	07652-808	07652-908	0.91 CHF
07653-10	Stahl	M10	14	10	1,5	13	2,8	4,2	3,5	07652-810	07652-910	2.37 CHF
07653-12	Stahl	M12	16	12	1,75	15	3,2	4,8	4	07652-812	07652-912	3.16 CHF
07653-103	Edelstahl	M3	5	4	0,6	6	1	1,5	1,25	07652-803	07652-903	1.87 CHF
07653-104	Edelstahl	M4	6,5	6	0,8	8	1,3	1,95	1,6	07652-804	07652-904	1.89 CHF
07653-105	Edelstahl	M5	8	7	1	9	1,6	2,4	2	07652-805	07652-905	1.98 CHF
07653-106	Edelstahl	M6	10	8	1,25	10	2	3	2,5	07652-806	07652-906	1.84 CHF
07653-108	Edelstahl	M8	12	9	1,5	11	2,4	3,6	3	07652-808	07652-908	2.06 CHF
07653-110	Edelstahl	M10	14	10	1,5	13	2,8	4,2	3,5	07652-810	07652-910	2.95 CHF
07653-112	Edelstahl	M12	16	12	1,75	15	3,2	4,8	4	07652-812	07652-912	4.97 CHF
