        Gewindeeinsätze selbstschneidend mit Schneidschlitz

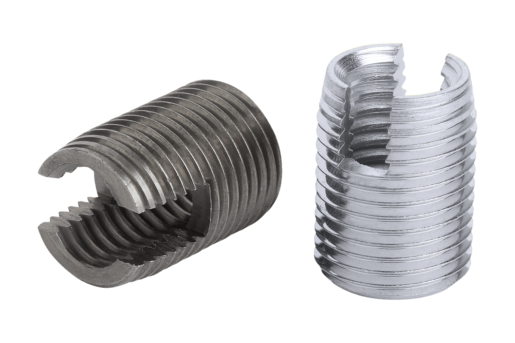

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl oder Edelstahl 1.4305.Ausführung:Stahl einsatzgehärtet, verzinkt.
Edelstahl blank.Hinweis:Selbstschneidende Gewindeeinsätze zur Herstellung hochbelastbarer, verschleißfester und vibrationssicherer Schraubverbindungen in Werkstoffen mit geringer Scherfestigkeit wie z.B. Aluminium und Aluminiumlegierungen, Messing, Bronze, Gusseisen, Duroplaste und Thermoplaste.

Die Gewindeeinsätze sind am unteren Ende konisch geformt und besitzen einen Schneidschlitz. Sie schneiden beim Eindrehen in ein Aufnahmeloch ihr Aufnahmegewinde selbst. Dies garantiert eine absolut sichere und feste Verankerung im Aufnahmematerial.

Innengewinde D1 nach ISO 6H.

Die Gewindeeinsätze mit Schneidschlitz federn in manchen Werkstoffen im Schneidschlitzbereich geringfügig nach innen. Es entsteht so ein gewisser Schraubensicherungseffekt. Ist dies nicht gewünscht empfehlen wir die Gewindeeinsätze mit Schneidbohrung.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 07652 Gewindeeinsätze selbstschneidend mit Schneidschlitz

263 kB

Einbauinformationen Gewindeeinsätze selbstschneidend

306 kB

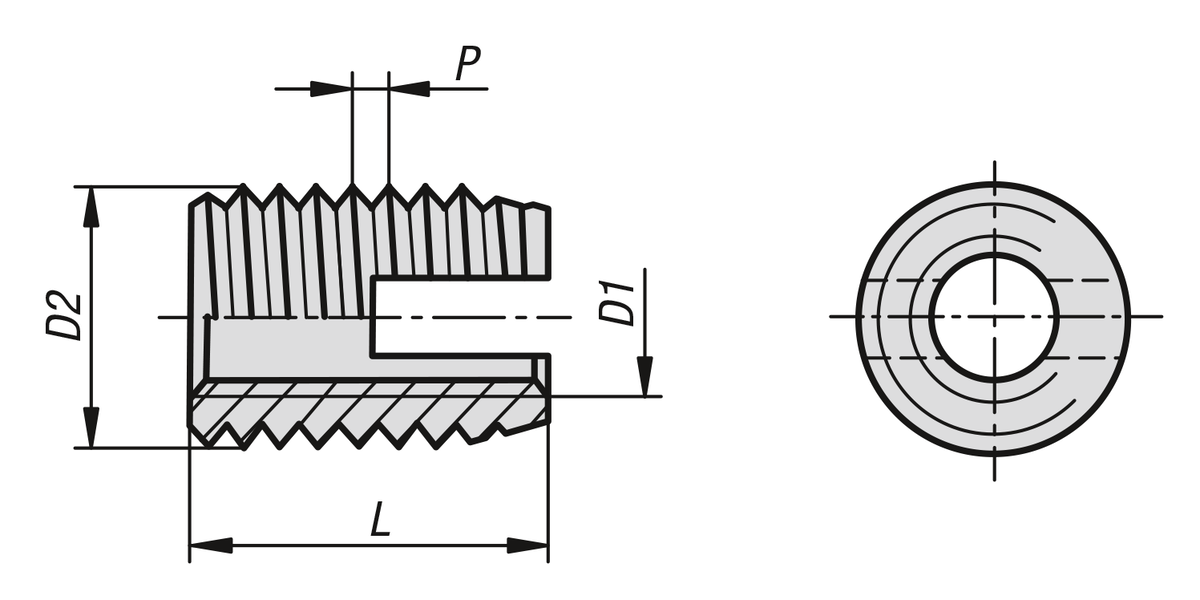

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Material Grundkörper	D1 Innengewinde	D2	L Länge	P	T min.	R min. bei Leichtmetall	R min. bei Gußeisen	R min. bei Kunststoffe	Bestellnummer Hand-Einbauwerkzeug	Bestellnummer Maschinen-Einbauwerkzeug	Preis
07652-03	Stahl	M3	5	6	0,5	8	1	1,5	1,25	07652-803	07652-903	0.42 CHF
07652-04	Stahl	M4	6,5	8	0,75	10	1,3	1,95	1,6	07652-804	07652-904	0.51 CHF
07652-05	Stahl	M5	8	10	1	13	1,6	2,4	2	07652-805	07652-905	0.51 CHF
07652-06	Stahl	M6	10	14	1,5	17	2	3	2,5	07652-806	07652-906	0.60 CHF
07652-08	Stahl	M8	12	15	1,5	18	2,4	3,6	3	07652-808	07652-908	0.79 CHF
07652-10	Stahl	M10	14	18	1,5	22	2,8	4,2	3,5	07652-810	07652-910	0.94 CHF
07652-12	Stahl	M12	16	22	1,5	26	3,2	4,8	4	07652-812	07652-912	1.27 CHF
07652-16	Stahl	M16	20	22	1,5	27	4	6	5	-	07652-916	3.68 CHF
07652-103	Edelstahl	M3	5	6	0,5	8	1	1,5	1,25	07652-803	07652-903	1.49 CHF
07652-104	Edelstahl	M4	6,5	8	0,75	10	1,3	1,95	1,6	07652-804	07652-904	1.79 CHF
07652-105	Edelstahl	M5	8	10	1	13	1,6	2,4	2	07652-805	07652-905	1.96 CHF
07652-106	Edelstahl	M6	10	14	1,5	17	2	3	2,5	07652-806	07652-906	1.78 CHF
07652-108	Edelstahl	M8	12	15	1,5	18	2,4	3,6	3	07652-808	07652-908	2.46 CHF
07652-110	Edelstahl	M10	14	18	1,5	22	2,8	4,2	3,5	07652-810	07652-910	3.48 CHF
07652-112	Edelstahl	M12	16	22	1,5	26	3,2	4,8	4	07652-812	07652-912	4.18 CHF
07652-116	Edelstahl	M16	20	22	1,5	27	4	6	5	-	07652-916	8.42 CHF
