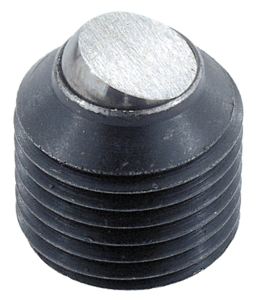

        Druckschrauben mit Ansatzkuppe

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Schraube Stahl Festigkeitsklasse 10.9.
Bolzen Werkzeugstahl.Ausführung:Bolzen gehärtet.
Schraube und Bolzen brüniert.Hinweis:Die Druckschrauben mit Ansatzkuppe finden ihre Anwendung, wenn ein punktförmiger Druck- oder Auflagepunkt gefordert wird.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 07123 Druckschrauben mit Ansatzkuppe

130 kB

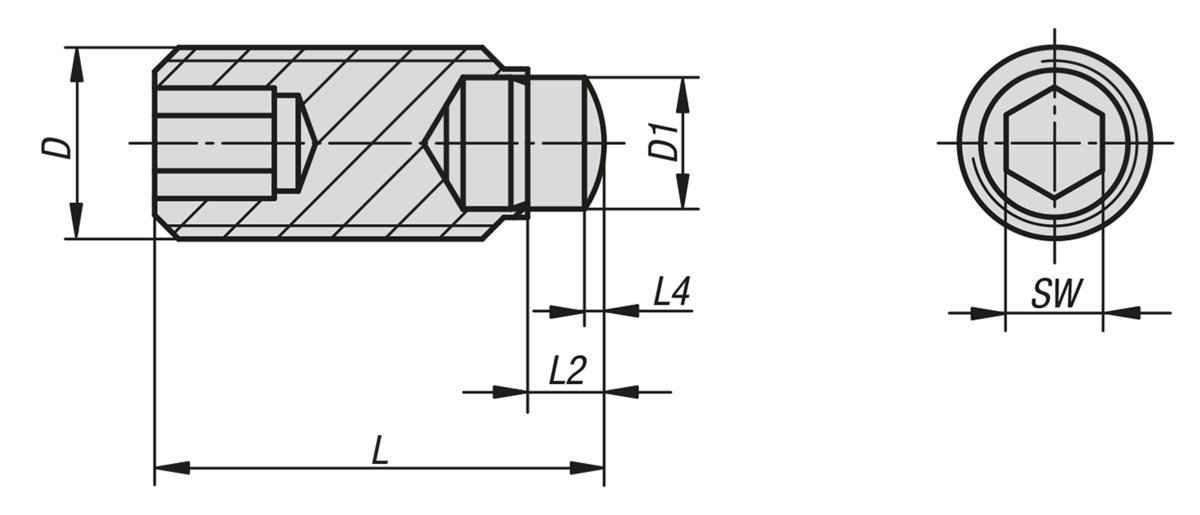

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	L	L2	L4	SW	Belastbarkeit max. kN (nur bei statischer Belastung)	Preis
07123-05X09	M5	3	9	1,8	0,5	2,5	4,5	2.06 CHF
07123-05X13	M5	3	13	1,8	0,5	2,5	4,5	2.06 CHF
07123-05X17	M5	3	17	1,8	0,5	2,5	4,5	2.08 CHF
07123-05X21	M5	3	21	1,8	0,5	2,5	4,5	2.13 CHF
07123-06X14	M6	4	14,3	2,7	0,8	3	9	2.13 CHF
07123-06X18	M6	4	18,3	2,7	0,8	3	9	2.13 CHF
07123-06X22	M6	4	22,3	2,7	0,8	3	9	2.15 CHF
07123-06X27	M6	4	27,3	2,7	0,8	3	9	2.27 CHF
07123-08X15	M8	5,5	14,8	3,2	0,8	4	15	2.37 CHF
07123-08X19	M8	5,5	18,8	3,2	0,8	4	15	2.37 CHF
07123-08X23	M8	5,5	22,8	3,2	0,8	4	15	2.37 CHF
07123-08X28	M8	5,5	27,8	3,2	0,8	4	15	2.49 CHF
07123-08X35	M8	5,5	34,8	3,2	0,8	4	15	2.59 CHF
07123-10X19	M10	7	18,9	3,5	1,1	5	20	2.48 CHF
07123-10X23	M10	7	22,9	3,5	1,1	5	20	2.53 CHF
07123-10X28	M10	7	27,9	3,5	1,1	5	20	2.59 CHF
07123-10X35	M10	7	34,9	3,5	1,1	5	20	2.92 CHF
07123-10X43	M10	7	42,9	3,5	1,1	5	20	3.02 CHF
