        Hammerkopfschrauben

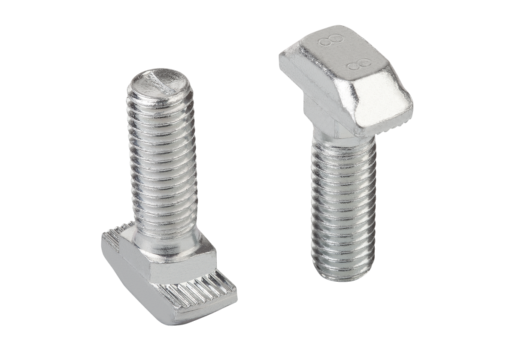

Artikelbeschreibung/Produktabbildungen

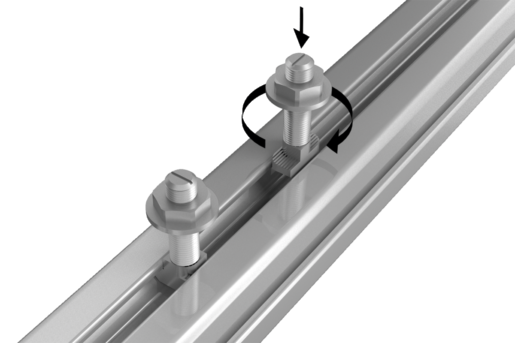

BeschreibungWerkstoff:Stahl.Ausführung:Festigkeitsklasse 8.8, verzinkt.Hinweis:Universelles Befestigungselement. Die Hammerkopfschraube wird in die Profilnut eingeschwenkt und kann somit auch in bestehende Systeme nachträglich eingebracht werden. Die Riffelung bricht die Eloxalschicht auf und schafft eine sichere, elektrisch leitfähige Verbindung.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 07094 Hammerkopfschrauben

278 kB

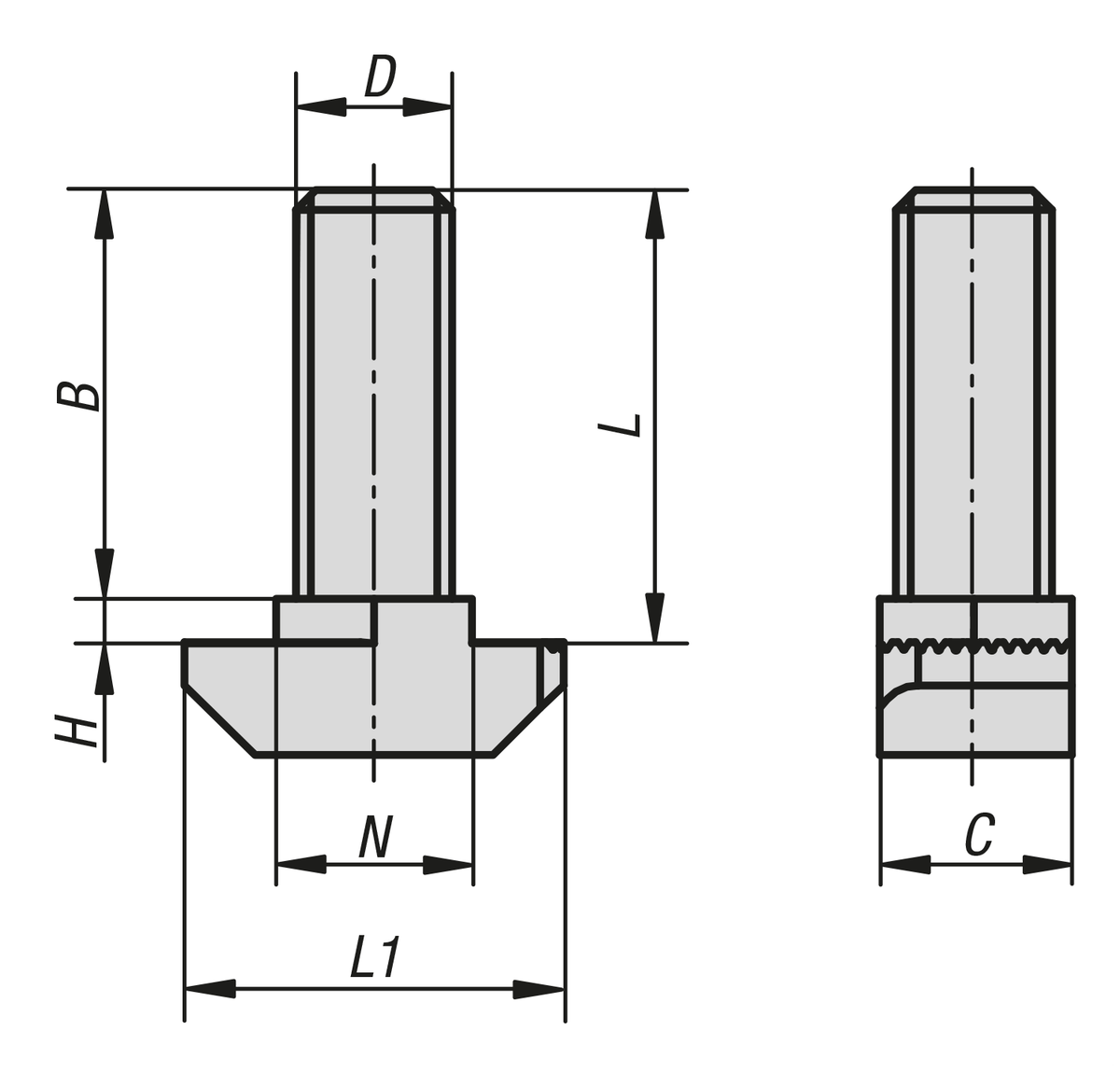

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Typ	Nutbreite	B	C	D	H	L	L1	N	Preis
07094-0806015X16	B	8	14,5	7,7	M6	1,5	16	16	7,7	1.09 CHF
07094-0806015X20	B	8	18,5	7,7	M6	1,5	20	16	7,7	1.09 CHF
07094-0806015X25	B	8	23,5	7,7	M6	1,5	25	16	7,7	1.55 CHF
07094-1008030X20	B	10	17	8,5	M8	3	20	19	9,7	0.60 CHF
07094-1008030X25	B	10	22	8,5	M8	3	25	19	9,7	0.60 CHF
07094-1008030X30	B	10	27	8,5	M8	3	30	19	9,7	0.77 CHF
07094-1008030X40	B	10	37	8,5	M8	3	40	19	9,7	1.09 CHF
07094-1008030X60	B	10	57	8,5	M8	3	60	19	9,7	1.55 CHF
