07815

Klemmringe breit für abgeflachte Wellen

zurück

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Verbindungselemente Kugeldruckschrauben und Auflageplatten Gewindestifte und Druckstücke Drehmomentschrauben und Gewindeeinsätze Ringschrauben Lastbügel Tragbolzen
      - Verbindungselemente
        Klemmringe breit für abgeflachte Wellen

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Aluminium. Gewindestift Edelstahl A2.Ausführung:blank.Hinweis:Klemmringe in Verbindung mit einer abgeflachten Welle können sehr hohe Drehmomente sicher übertragen ohne die Welle zu beschädigen.

Die Wellentoleranz sollte innerhalb h7 liegen.

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 07815 Klemmringe breit für abgeflachte Wellen

144 kB

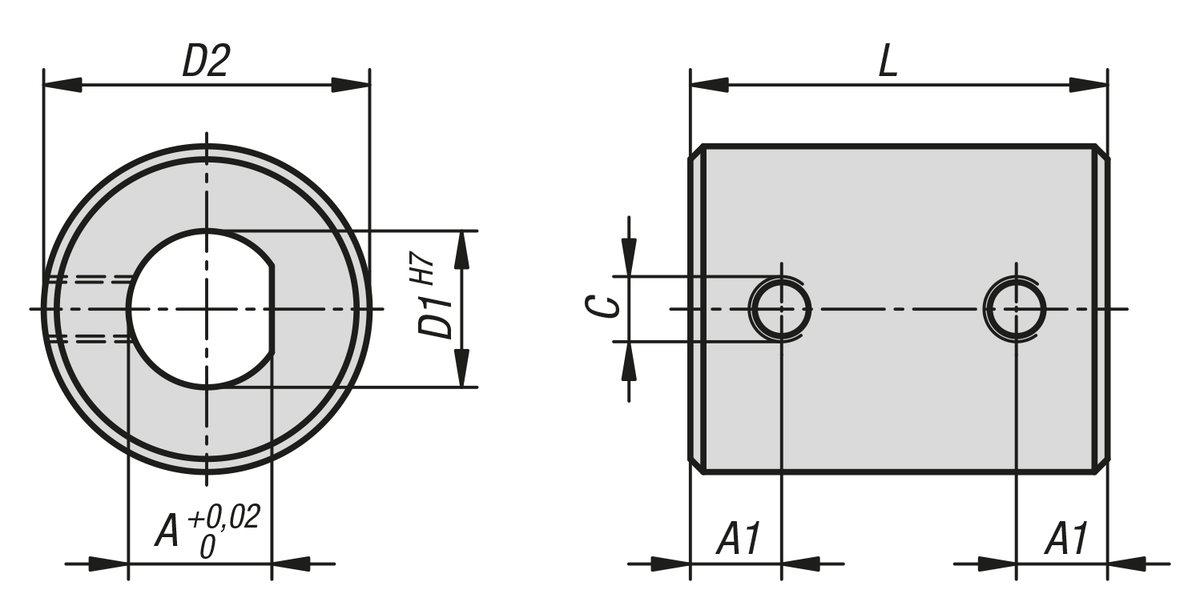

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	A	A1	C	D1	D2	L	Preis
07815-05	4	5	M4x5	5	17	24	33.46 CHF
07815-06	5	5	M4x5	6	17	24	33.46 CHF
07815-10	9	7	M5x6	10	25	32	46.56 CHF
07815-12	11	7	M5x6	12	25	32	46.56 CHF
07815-16	14	8	M6x8	16	34	40	52.74 CHF
07815-18	16	8	M6x8	18	34	40	52.74 CHF
07815-20	18	10	M6x10	20	45	45	62.57 CHF
07815-22	20	10	M6x10	22	45	45	62.57 CHF
07815-25	22	10	M8x12	25	50	48	69.13 CHF
