Artikelbeschreibung/Produktabbildungen

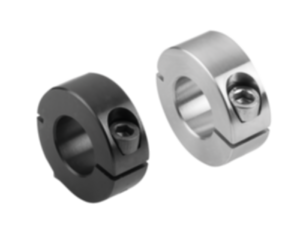

BeschreibungWerkstoff:Stahl 1.0718.
Edelstahl 1.4305.
Edelstahl 1.4404.
Aluminium.
Ausführung:Stahl brüniert, Schraube Stahl 12.9.
Edelstahl blank, Schraube Edelstahl A2-70.
Edelstahl blank, Schraube Edelstahl A4-70.
Aluminium blank, Schraube Edelstahl A2-70.
Hinweis:Klemmringe geschlitzt, außen umschließen die Welle mit einer gleichmäßigen Verteilung der Klemmkräfte. Dies führt zu einer maßgenauen Passung und sehr großen Haltekräften ohne die Welle zu beschädigen.

Die Wellentoleranz sollte innerhalb h11 liegen.

Auf Grund des Schlitz an der Außenseite des Klemmrings, können bis zu 15% höhere Klemmkräfte als bei der Ausführung mit Schlitz an der Innenseite erzielt werden. Die Bohrung bleibt zylindrisch, dadurch wird die Welle exakt umschlossen. Geringere Unwucht.

Die Klemmringe aus dem Material Edelstahl A4 sind mit einem kleinen Zentrierpunkt am Außendurchmesser gekennzeichnet.
Temperaturbereich:-40 °C bis +175 °C.Auf Anfrage:Andere Abmessungen.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 07810 Klemmringe geschlitzt, außen 190 kB

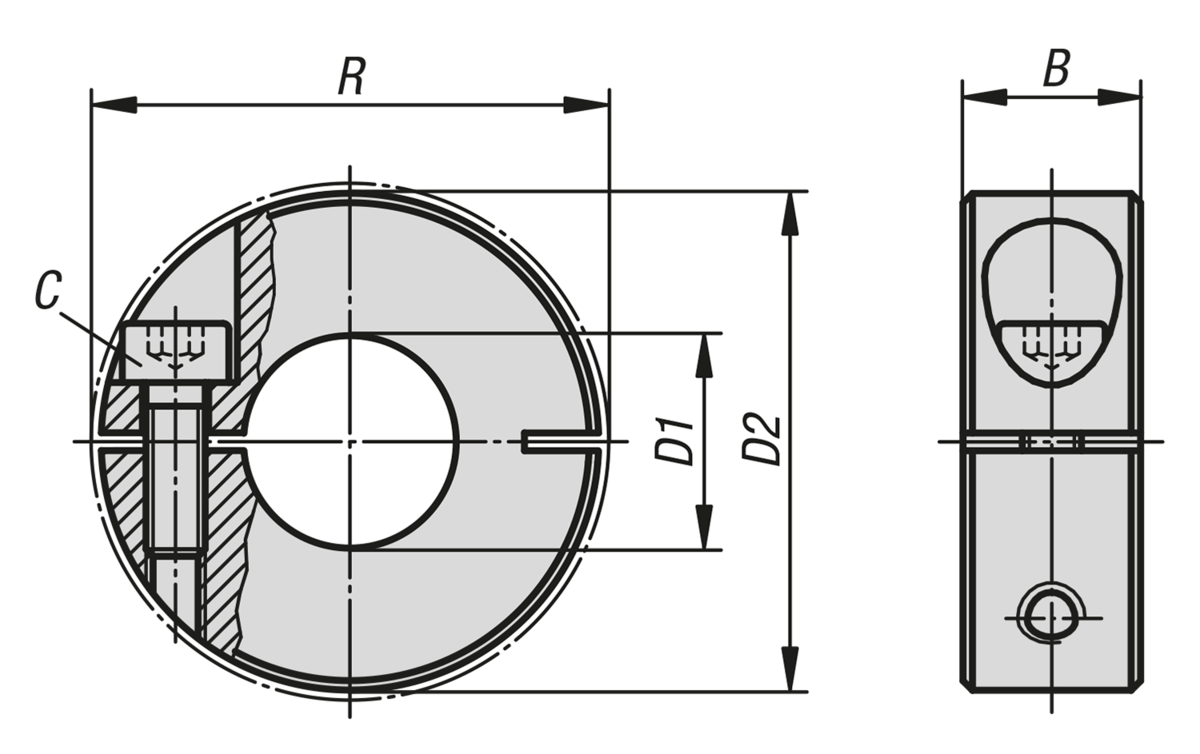

Zeichnungen

Klemmringe geschlitzt, außen

Artikelauswahl/-filter

BestellnummerForm-TypMaterial
Grundkörper
StahlschlüsselB

C
(DIN 912)
D1D2RCADZub.PreisBestellen
07810-100401außen geschlitztStahl-9M3x841620,7 3.05 CHF
07810-100501außen geschlitztStahl-9M3x851620,7 3.05 CHF
07810-100601außen geschlitztStahl-9M3x861620,7 3.05 CHF
07810-100801außen geschlitztStahl-9M3x881822,4 3.05 CHF
07810-101001außen geschlitztStahl-9M3x10102426 3.87 CHF
07810-101201außen geschlitztStahl-11M4x12122831,8 4.33 CHF
07810-101501außen geschlitztStahl-13M5x16153439,4 5.08 CHF
07810-101601außen geschlitztStahl-13M5x16163439,4 5.08 CHF
07810-101801außen geschlitztStahl-13M5x16183641,1 5.69 CHF
07810-102001außen geschlitztStahl-15M6x18204046,4 6.63 CHF
07810-102201außen geschlitztStahl-15M6x18224248,1 6.94 CHF
07810-102501außen geschlitztStahl-15M6x18254550,8 7.23 CHF
07810-102801außen geschlitztStahl-15M6x18284853,7 7.70 CHF
07810-103001außen geschlitztStahl-15M6x18305458,6 8.94 CHF
07810-104001außen geschlitztStahl-15M6x18406065 10.02 CHF
07810-105001außen geschlitztStahl-19M8x25507887 21.57 CHF
07810-100402außen geschlitztEdelstahl1.43059M3x841620,7 6.84 CHF
07810-100502außen geschlitztEdelstahl1.43059M3x851620,7 6.84 CHF
07810-100602außen geschlitztEdelstahl1.43059M3x861620,7 6.84 CHF
07810-100802außen geschlitztEdelstahl1.43059M3x881822,4 7.17 CHF
07810-101002außen geschlitztEdelstahl1.43059M3x10102426 9.86 CHF
07810-101202außen geschlitztEdelstahl1.430511M4x12122831,8 10.15 CHF
07810-101502außen geschlitztEdelstahl1.430513M5x16153439,4 12.17 CHF
07810-101602außen geschlitztEdelstahl1.430513M5x16163439,4 12.17 CHF
07810-101802außen geschlitztEdelstahl1.430513M5x16183641,1 13.56 CHF
07810-102002außen geschlitztEdelstahl1.430515M6x18204046,4 17.57 CHF
07810-102202außen geschlitztEdelstahl1.430515M6x18224248,1 18.49 CHF
07810-102502außen geschlitztEdelstahl1.430515M6x18254550,8 19.72 CHF
07810-102802außen geschlitztEdelstahl1.430515M6x18284853,7 21.09 CHF
07810-103002außen geschlitztEdelstahl1.430515M6x18305458,6 24.34 CHF
07810-104002außen geschlitztEdelstahl1.430515M6x18406065 36.97 CHF
07810-105002außen geschlitztEdelstahl1.430519M8x25507887 64.71 CHF
07810-100403außen geschlitztAluminium-9M3x841620,7 4.61 CHF
07810-100503außen geschlitztAluminium-9M3x851620,7 4.61 CHF
07810-100603außen geschlitztAluminium-9M3x861620,7 4.61 CHF
07810-100803außen geschlitztAluminium-9M3x881822,4 4.94 CHF
07810-101003außen geschlitztAluminium-9M3x10102426 5.93 CHF
07810-101203außen geschlitztAluminium-11M4x12122831,8 6.43 CHF
07810-101503außen geschlitztAluminium-13M5x16153439,4 9.57 CHF
07810-101603außen geschlitztAluminium-13M5x16163439,4 9.57 CHF
07810-101803außen geschlitztAluminium-13M5x16183641,1 10.89 CHF
07810-102003außen geschlitztAluminium-15M6x18204046,4 10.89 CHF
07810-102203außen geschlitztAluminium-15M6x18224248,1 11.19 CHF
07810-102503außen geschlitztAluminium-15M6x18254550,8 13.19 CHF
07810-102803außen geschlitztAluminium-15M6x18284853,7 17.13 CHF
07810-103003außen geschlitztAluminium-15M6x18305458,6 17.13 CHF
07810-104003außen geschlitztAluminium-15M6x18406065 22.77 CHF
07810-105003außen geschlitztAluminium-19M8x25507887 39.90 CHF
