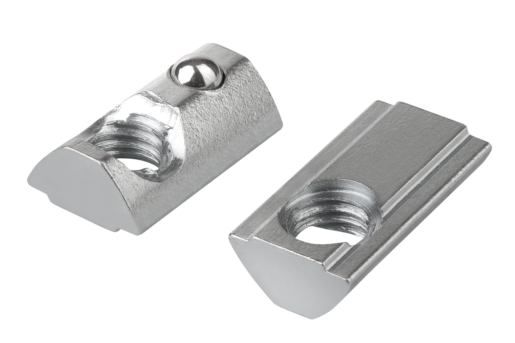

        Nutensteine einschwenkbar mit Steg Typ I

Artikelbeschreibung/Produktabbildungen

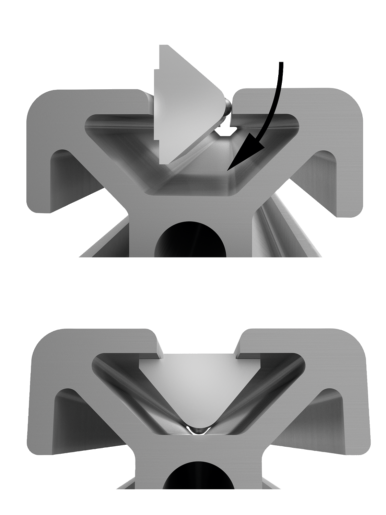

BeschreibungWerkstoff:Stahl.Ausführung:verzinkt.Hinweis:Der Nutenstein wird in die Profilnut eingeschwenkt und kann somit auch in bestehende Systeme nachträglich eingebracht werden. Durch die federnd gelagerte Kugel ist eine Fixierung des Nutensteins an jeder beliebigen Stelle in der Profilnut möglich. Der Steg zentriert den Nutenstein in der Profilnut und gewährleistet dadurch immer eine optimale Auflagefläche.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 07073 Nutensteine einschwenkbar mit Steg Typ I

244 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Form	Nutbreite	D	B	B1	H	H1	H2	L	Preis
07073-0604	A	6	M4	10,5	6,5	6,9	1	0,6	17	0.63 CHF
07073-0605	A	6	M5	10,5	6,5	6,9	1	0,6	17	0.63 CHF
07073-0606	A	6	M6	10,5	6,5	6,9	1	0,6	17	0.63 CHF
07073-0803	B	8	M3	13,5	7,8	7,2	1,75	0,8	22	0.58 CHF
07073-0804	B	8	M4	13,5	7,8	7,2	1,75	0,8	22	0.58 CHF
07073-0805	B	8	M5	13,5	7,8	7,2	1,75	0,8	22	0.58 CHF
07073-0806	B	8	M6	13,5	7,8	7,2	1,75	0,8	22	0.58 CHF
07073-0808	B	8	M8	13,5	7,8	7,2	1,75	0,8	22	0.58 CHF
