Artikelbeschreibung/Produktabbildungen

BeschreibungProduktbeschreibung:Das Hygienic DESIGN Schraubsystem wurde speziell für den Einsatz in lebensmittelverarbeiteten Bereichen entwickelt. Auf die reinigungsoptimierte Geometrie und eine Oberflächenrauheit von Ra ≤ 0,8 µm wurde besonderen Wert gelegt. Der schnelle und einfache Produkteinsatz durch einen bereits vormontierten Dichtring, runden das Gesamtpaket ab.Werkstoff:Sechskantschraube: Edelstahl 1.4404.
Dichtring: EU10/2011 und FDA-konformer Thermoplast (POM).
Ausführung:Sechskantschraube: Edelstahl poliert oder unpoliert.
Dichtring: RAL5002 - Ultramarinblau (POM).
Hinweis:Die Auflagefläche des Dichtrings muss idealerweise eben und rechtwinklig zur Schraubenbohrung ausgeführt sein, sowie eine Oberflächenrauheit von Ra ≤ 0,8 µm aufweisen.
Dichtring für saure Reinigung (pH-Wert < 4) und Oxidationsmittel ungeeignet.
Temperaturbereich:-20° bis +100°C (POM).Vorteile:Vormontierter, austauschbarer Dichtring.
Lebensmittelkonforme Werkstoffe.
Reinigungsoptimierte Geometrie.
Auf Anfrage:Sonderausführungen.Achtung:Die Eignung der Hygienic Design Verschraubung muss für den jeweiligen Einsatzfall durch den Anwender geprüft werden. Der Dichtring sollte je nach Belastungen und äußeren Einflüssen (Temperatur, Reinigungsmedien, Produktmedien) regelmäßig inspiziert und ggf. ausgetauscht werden.Zubehör:Dichtringe 07301.
Sechskantmuttern Edelstahl mit Dichtring 07280-11.
Gewindeausführung:M4 - M16.LieferumfangSechskantschraube inkl. Dichtring.Zeichnungshinweis:
1) Sechskantschraube
2) Dichtring
Besonderheiten:
RoHSEdelstahl
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 07170-11 Sechskantschrauben Edelstahl mit Dichtring im Hygienic DESIGN 203 kB

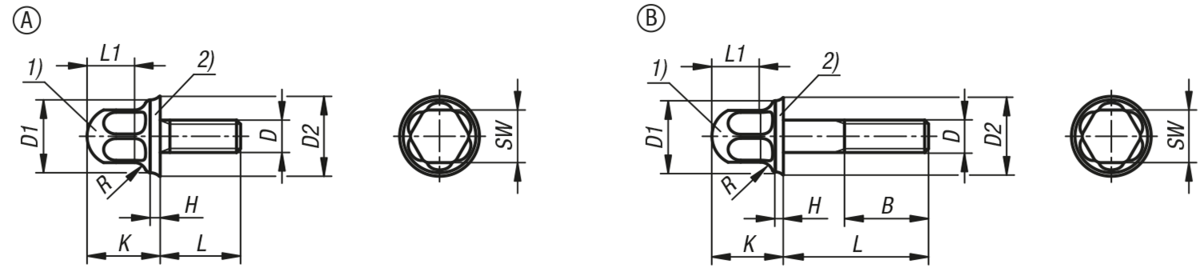

Zeichnungen

Sechskantschrauben Edelstahl mit Dichtring im Hygienic DESIGN

Artikelauswahl/-filter

BestellnummerFormForm-TypOberfläche
Grundkörper
BD

D1D2HKLL1RSWCADZub.PreisBestellen
07170-11-1104X08Aohne Schaftpoliert-M41011,25211,185,937 5.83 CHF
07170-11-1104X10Aohne Schaftpoliert-M41011,25211,1105,937 5.91 CHF
07170-11-1104X12Aohne Schaftpoliert-M41011,25211,1125,937 5.98 CHF
07170-11-1104X16Aohne Schaftpoliert-M41011,25211,1165,937 6.18 CHF
07170-11-1104X20Aohne Schaftpoliert-M41011,25211,1205,937 6.41 CHF
07170-11-1104X25Bmit Schaftpoliert14M41011,25211,1255,937 6.79 CHF
07170-11-1104X30Bmit Schaftpoliert14M41011,25211,1305,937 7.03 CHF
07170-11-1104X35Bmit Schaftpoliert14M41011,25211,1355,937 7.37 CHF
07170-11-1104X40Bmit Schaftpoliert14M41011,25211,1405,937 7.72 CHF
07170-11-1105X10Aohne Schaftpoliert-M51213,25213,1107,438 5.20 CHF
07170-11-1105X12Aohne Schaftpoliert-M51213,25213,1127,438 5.24 CHF
07170-11-1105X16Aohne Schaftpoliert-M51213,25213,1167,438 5.32 CHF
07170-11-1105X20Aohne Schaftpoliert-M51213,25213,1207,438 5.67 CHF
07170-11-1105X25Bmit Schaftpoliert16M51213,25213,1257,438 5.89 CHF
07170-11-1105X30Bmit Schaftpoliert16M51213,25213,1307,438 6.47 CHF
07170-11-1105X35Bmit Schaftpoliert16M51213,25213,1357,438 7.03 CHF
07170-11-1105X40Bmit Schaftpoliert16M51213,25213,1407,438 7.57 CHF
07170-11-1105X45Bmit Schaftpoliert16M51213,25213,1457,438 8.67 CHF
07170-11-1105X50Bmit Schaftpoliert16M51213,25213,1507,438 9.71 CHF
07170-11-1106X12Aohne Schaftpoliert-M61415,742,515,1129,1310 6.26 CHF
07170-11-1106X16Aohne Schaftpoliert-M61415,742,515,1169,1310 6.39 CHF
07170-11-1106X20Aohne Schaftpoliert-M61415,742,515,1209,1310 6.56 CHF
07170-11-1106X25Aohne Schaftpoliert-M61415,742,515,1259,1310 6.95 CHF
07170-11-1106X30Bmit Schaftpoliert18M61415,742,515,1309,1310 7.44 CHF
07170-11-1106X35Bmit Schaftpoliert18M61415,742,515,1359,1310 8.06 CHF
07170-11-1106X40Bmit Schaftpoliert18M61415,742,515,1409,1310 8.59 CHF
07170-11-1106X45Bmit Schaftpoliert18M61415,742,515,1459,1310 9.19 CHF
07170-11-1106X50Bmit Schaftpoliert18M61415,742,515,1509,1310 9.95 CHF
07170-11-1106X60Bmit Schaftpoliert18M61415,742,515,1609,1310 13.32 CHF
07170-11-1108X16Aohne Schaftpoliert-M81819,742,518,11611,7313 9.71 CHF
07170-11-1108X20Aohne Schaftpoliert-M81819,742,518,12011,7313 9.90 CHF
07170-11-1108X25Aohne Schaftpoliert-M81819,742,518,12511,7313 10.33 CHF
07170-11-1108X30Aohne Schaftpoliert-M81819,742,518,13011,7313 10.64 CHF
07170-11-1108X35Aohne Schaftpoliert-M81819,742,518,13511,7313 11.31 CHF
07170-11-1108X40Bmit Schaftpoliert22M81819,742,518,14011,7313 12.00 CHF
07170-11-1108X45Bmit Schaftpoliert22M81819,742,518,14511,7313 13.04 CHF
07170-11-1108X50Bmit Schaftpoliert22M81819,742,518,15011,7313 13.70 CHF
07170-11-1108X60Bmit Schaftpoliert22M81819,742,518,16011,7313 15.19 CHF
07170-11-1108X70Bmit Schaftpoliert22M81819,742,518,17011,7313 16.31 CHF
07170-11-1108X80Bmit Schaftpoliert22M81819,742,518,18011,7313 19.86 CHF
07170-11-1110X20Aohne Schaftpoliert-M102223,742,522,12015416 12.34 CHF
07170-11-1110X25Aohne Schaftpoliert-M102223,742,522,12515416 12.53 CHF
07170-11-1110X30Aohne Schaftpoliert-M102223,742,522,13015416 13.01 CHF
07170-11-1110X35Aohne Schaftpoliert-M102223,742,522,13515416 13.80 CHF
07170-11-1110X40Aohne Schaftpoliert-M102223,742,522,14015416 15.01 CHF
07170-11-1110X45Bmit Schaftpoliert26M102223,742,522,14515416 15.80 CHF
07170-11-1110X50Bmit Schaftpoliert26M102223,742,522,15015416 16.74 CHF
07170-11-1110X60Bmit Schaftpoliert26M102223,742,522,16015416 18.01 CHF
07170-11-1110X70Bmit Schaftpoliert26M102223,742,522,17015416 19.78 CHF
07170-11-1110X80Bmit Schaftpoliert26M102223,742,522,18015416 21.44 CHF
07170-11-1112X25Aohne Schaftpoliert-M122628,25325,12516,1518 19.98 CHF
07170-11-1112X30Aohne Schaftpoliert-M122628,25325,13016,1518 21.88 CHF
07170-11-1112X35Aohne Schaftpoliert-M122628,25325,13516,1518 22.23 CHF
07170-11-1112X40Aohne Schaftpoliert-M122628,25325,14016,1518 22.67 CHF
07170-11-1112X45Aohne Schaftpoliert-M122628,25325,14516,1518 24.18 CHF
07170-11-1112X50Bmit Schaftpoliert30M122628,25325,15016,1518 25.10 CHF
07170-11-1112X60Bmit Schaftpoliert30M122628,25325,16016,1518 27.34 CHF
07170-11-1112X70Bmit Schaftpoliert30M122628,25325,17016,1518 29.63 CHF
07170-11-1112X80Bmit Schaftpoliert30M122628,25325,18016,1518 34.64 CHF
07170-11-1116X30Aohne Schaftpoliert-M163537,25332,13021,8624 27.88 CHF
07170-11-1116X35Aohne Schaftpoliert-M163537,25332,13521,8624 28.67 CHF
07170-11-1116X40Aohne Schaftpoliert-M163537,25332,14021,8624 29.39 CHF
07170-11-1116X45Aohne Schaftpoliert-M163537,25332,14521,8624 30.87 CHF
07170-11-1116X50Aohne Schaftpoliert-M163537,25332,15021,8624 32.71 CHF
07170-11-1116X60Aohne Schaftpoliert-M163537,25332,16021,8624 34.47 CHF
07170-11-1116X70Bmit Schaftpoliert38M163537,25332,17021,8624 38.11 CHF
07170-11-1116X80Bmit Schaftpoliert38M163537,25332,18021,8624 41.81 CHF
07170-11-2104X08Aohne Schaftunpoliert-M41011,25211,185,937 4.98 CHF
07170-11-2104X10Aohne Schaftunpoliert-M41011,25211,1105,937 5.02 CHF
07170-11-2104X12Aohne Schaftunpoliert-M41011,25211,1125,937 5.08 CHF
07170-11-2104X16Aohne Schaftunpoliert-M41011,25211,1165,937 5.24 CHF
07170-11-2104X20Aohne Schaftunpoliert-M41011,25211,1205,937 5.45 CHF
07170-11-2104X25Bmit Schaftunpoliert14M41011,25211,1255,937 5.76 CHF
07170-11-2104X30Bmit Schaftunpoliert14M41011,25211,1305,937 5.98 CHF
07170-11-2104X35Bmit Schaftunpoliert14M41011,25211,1355,937 6.26 CHF
07170-11-2104X40Bmit Schaftunpoliert14M41011,25211,1405,937 6.56 CHF
07170-11-2105X10Aohne Schaftunpoliert-M51213,25213,1107,438 4.43 CHF
07170-11-2105X12Aohne Schaftunpoliert-M51213,25213,1127,438 4.47 CHF
07170-11-2105X16Aohne Schaftunpoliert-M51213,25213,1167,438 4.54 CHF
07170-11-2105X20Aohne Schaftunpoliert-M51213,25213,1207,438 4.81 CHF
07170-11-2105X25Bmit Schaftunpoliert16M51213,25213,1257,438 5.00 CHF
07170-11-2105X30Bmit Schaftunpoliert16M51213,25213,1307,438 5.49 CHF
07170-11-2105X35Bmit Schaftunpoliert16M51213,25213,1357,438 5.98 CHF
07170-11-2105X40Bmit Schaftunpoliert16M51213,25213,1407,438 6.44 CHF
07170-11-2105X45Bmit Schaftunpoliert16M51213,25213,1457,438 7.37 CHF
07170-11-2105X50Bmit Schaftunpoliert16M51213,25213,1507,438 8.26 CHF
07170-11-2106X12Aohne Schaftunpoliert-M61415,742,515,1129,1310 5.33 CHF
07170-11-2106X16Aohne Schaftunpoliert-M61415,742,515,1169,1310 5.43 CHF
07170-11-2106X20Aohne Schaftunpoliert-M61415,742,515,1209,1310 5.59 CHF
07170-11-2106X25Aohne Schaftunpoliert-M61415,742,515,1259,1310 5.91 CHF
07170-11-2106X30Bmit Schaftunpoliert18M61415,742,515,1309,1310 6.32 CHF
07170-11-2106X35Bmit Schaftunpoliert18M61415,742,515,1359,1310 6.84 CHF
07170-11-2106X40Bmit Schaftunpoliert18M61415,742,515,1409,1310 7.29 CHF
07170-11-2106X45Bmit Schaftunpoliert18M61415,742,515,1459,1310 7.82 CHF
07170-11-2106X50Bmit Schaftunpoliert18M61415,742,515,1509,1310 8.46 CHF
07170-11-2106X60Bmit Schaftunpoliert18M61415,742,515,1609,1310 11.31 CHF
07170-11-2108X16Aohne Schaftunpoliert-M81819,742,518,11611,7313 8.26 CHF
07170-11-2108X20Aohne Schaftunpoliert-M81819,742,518,12011,7313 8.42 CHF
07170-11-2108X25Aohne Schaftunpoliert-M81819,742,518,12511,7313 8.78 CHF
07170-11-2108X30Aohne Schaftunpoliert-M81819,742,518,13011,7313 9.05 CHF
07170-11-2108X35Aohne Schaftunpoliert-M81819,742,518,13511,7313 9.63 CHF
07170-11-2108X40Bmit Schaftunpoliert22M81819,742,518,14011,7313 10.19 CHF
07170-11-2108X45Bmit Schaftunpoliert22M81819,742,518,14511,7313 11.08 CHF
07170-11-2108X50Bmit Schaftunpoliert22M81819,742,518,15011,7313 11.66 CHF
07170-11-2108X60Bmit Schaftunpoliert22M81819,742,518,16011,7313 12.91 CHF
07170-11-2108X70Bmit Schaftunpoliert22M81819,742,518,17011,7313 13.85 CHF
07170-11-2108X80Bmit Schaftunpoliert22M81819,742,518,18011,7313 16.88 CHF
07170-11-2110X20Aohne Schaftunpoliert-M102223,742,522,12015416 10.50 CHF
07170-11-2110X25Aohne Schaftunpoliert-M102223,742,522,12515416 10.65 CHF
07170-11-2110X30Aohne Schaftunpoliert-M102223,742,522,13015416 11.07 CHF
07170-11-2110X35Aohne Schaftunpoliert-M102223,742,522,13515416 11.73 CHF
07170-11-2110X40Aohne Schaftunpoliert-M102223,742,522,14015416 12.77 CHF
07170-11-2110X45Bmit Schaftunpoliert26M102223,742,522,14515416 13.42 CHF
07170-11-2110X50Bmit Schaftunpoliert26M102223,742,522,15015416 14.23 CHF
07170-11-2110X60Bmit Schaftunpoliert26M102223,742,522,16015416 15.31 CHF
07170-11-2110X70Bmit Schaftunpoliert26M102223,742,522,17015416 16.81 CHF
07170-11-2110X80Bmit Schaftunpoliert26M102223,742,522,18015416 18.24 CHF
07170-11-2112X25Aohne Schaftunpoliert-M122628,25325,12516,1518 16.97 CHF
07170-11-2112X30Aohne Schaftunpoliert-M122628,25325,13016,1518 18.59 CHF
07170-11-2112X35Aohne Schaftunpoliert-M122628,25325,13516,1518 18.89 CHF
07170-11-2112X40Aohne Schaftunpoliert-M122628,25325,14016,1518 19.28 CHF
07170-11-2112X45Aohne Schaftunpoliert-M122628,25325,14516,1518 20.55 CHF
07170-11-2112X50Bmit Schaftunpoliert30M122628,25325,15016,1518 21.34 CHF
07170-11-2112X60Bmit Schaftunpoliert30M122628,25325,16016,1518 23.25 CHF
07170-11-2112X70Bmit Schaftunpoliert30M122628,25325,17016,1518 25.18 CHF
07170-11-2112X80Bmit Schaftunpoliert30M122628,25325,18016,1518 29.44 CHF
07170-11-2116X30Aohne Schaftunpoliert-M163537,25332,13021,8624 23.69 CHF
07170-11-2116X35Aohne Schaftunpoliert-M163537,25332,13521,8624 24.38 CHF
07170-11-2116X40Aohne Schaftunpoliert-M163537,25332,14021,8624 24.98 CHF
07170-11-2116X45Aohne Schaftunpoliert-M163537,25332,14521,8624 26.23 CHF
07170-11-2116X50Aohne Schaftunpoliert-M163537,25332,15021,8624 27.81 CHF
07170-11-2116X60Aohne Schaftunpoliert-M163537,25332,16021,8624 29.28 CHF
07170-11-2116X70Bmit Schaftunpoliert38M163537,25332,17021,8624 32.39 CHF
07170-11-2116X80Bmit Schaftunpoliert38M163537,25332,18021,8624 35.53 CHF
