        Stellringe DIN 705, Stahl

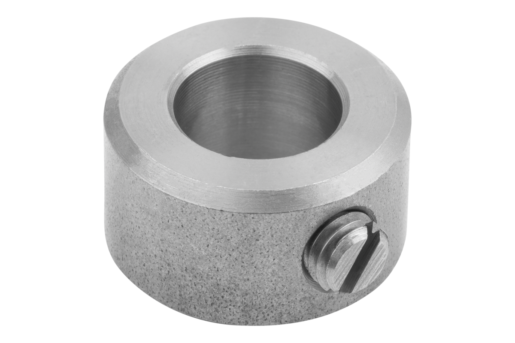

        Stellringe DIN 705, Stahl, Form A, Schlitz

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.Ausführung:blank.Zeichnungshinweis:

1) zweiter Gewindestift ab D1 ≥ 75

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 07800_A Stellringe DIN 705, Stahl, Form A, Schlitz

263 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Oberfläche Grundkörper	Form	D1	B	D2	D3 Gewindestift	Preis
07800-100301	blank	A	3	5	7	M2x3	0.57 CHF
07800-100401	blank	A	4	5	8	M2,5x3	0.57 CHF
07800-100501	blank	A	5	6	10	M3x4	0.56 CHF
07800-100601	blank	A	6	8	12	M4x5	0.57 CHF
07800-100701	blank	A	7	8	12	M4x5	0.57 CHF
07800-100801	blank	A	8	8	16	M4x6	0.69 CHF
07800-100901	blank	A	9	10	18	M5x8	0.88 CHF
07800-101001	blank	A	10	10	20	M5x8	0.88 CHF
07800-101101	blank	A	11	10	20	M5x8	0.88 CHF
07800-101201	blank	A	12	12	22	M6x8	1.08 CHF
07800-101401	blank	A	14	12	25	M6x8	1.19 CHF
07800-101501	blank	A	15	12	25	M6x8	1.19 CHF
07800-101601	blank	A	16	12	28	M6x8	1.28 CHF
07800-101801	blank	A	18	14	32	M6x8	1.65 CHF
07800-102001	blank	A	20	14	32	M6x8	1.65 CHF
07800-102401	blank	A	24	16	40	M8x12	2.51 CHF
07800-102501	blank	A	25	16	40	M8x10	2.51 CHF
07800-102601	blank	A	26	16	40	M8x10	2.51 CHF
07800-102801	blank	A	28	16	45	M8x12	3.26 CHF
07800-103001	blank	A	30	16	45	M8x10	3.26 CHF
07800-103201	blank	A	32	16	50	M8x12	4.03 CHF
07800-103501	blank	A	35	16	56	M8x12	4.58 CHF
07800-103601	blank	A	36	16	56	M8x12	4.58 CHF
07800-103801	blank	A	38	16	56	M8x12	5.00 CHF
07800-104001	blank	A	40	18	63	M10x16	6.87 CHF
07800-104201	blank	A	42	18	63	M10x16	6.87 CHF
07800-104501	blank	A	45	18	70	M10x16	8.23 CHF
07800-104801	blank	A	48	18	70	M10x16	8.23 CHF
07800-105001	blank	A	50	18	80	M10x16	10.31 CHF
07800-105201	blank	A	52	18	80	M10x16	10.31 CHF
07800-105501	blank	A	55	18	80	M10x16	10.31 CHF
07800-105601	blank	A	56	18	80	M10x16	10.31 CHF
07800-105801	blank	A	58	20	90	M10x16	15.39 CHF
07800-106001	blank	A	60	20	90	M10x16	15.39 CHF
07800-106301	blank	A	63	20	90	M10x16	15.39 CHF
07800-106501	blank	A	65	20	100	M10x20	18.95 CHF
07800-106801	blank	A	68	20	100	M10x20	18.95 CHF
07800-107001	blank	A	70	20	100	M10x20	18.95 CHF
07800-107201	blank	A	72	20	100	M10x20	25.27 CHF
07800-107501	blank	A	75	22	110	M12x20	25.27 CHF
07800-108001	blank	A	80	22	110	M12x20	25.27 CHF
07800-108501	blank	A	85	22	125	M12x25	49.23 CHF
07800-109001	blank	A	90	22	125	M12x20	49.23 CHF
07800-110001	blank	A	100	25	140	M12x25	57.68 CHF

Stellringe DIN 705, Stahl, Form A, Schlitz

Artikelbeschreibung/Produktabbildungen

Zeichnungen

Artikelauswahl/-filter

Weitere Artikel dieser Kategorie

07800_E

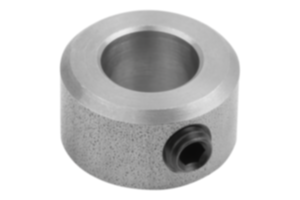

Stellringe DIN 705, Stahl, Form E, Innensechskant
