07020

Stiftschrauben

zurück

Produkte
- Produktübersicht
  - Flexibles Normteilesystem
    - Verbindungselemente Kugeldruckschrauben und Auflageplatten Gewindestifte und Druckstücke Drehmomentschrauben und Gewindeeinsätze Ringschrauben Lastbügel Tragbolzen
      - Verbindungselemente
        Stiftschrauben

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Vergütungsstahl 1.1181.Ausführung:vergütet auf 8.8 und brüniert.Hinweis:Zulässige Belastung siehe Technische Hinweise.
Gewindeende mit Linsenkuppe zulässig.Auf Anfrage:Edelstahl-Ausführung.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 07020 Stiftschrauben

136 kB

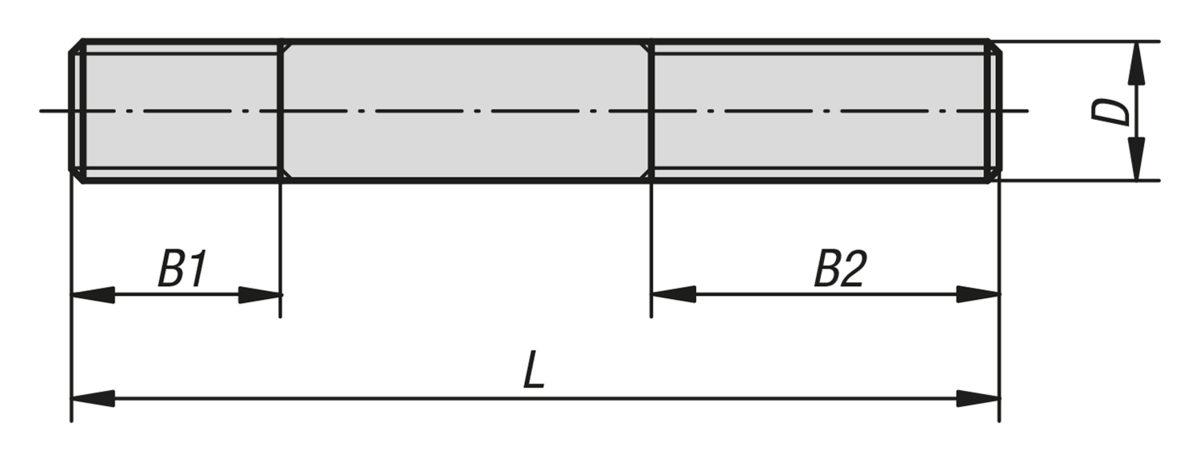

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	L	B1	B2	Preis
07020-105	M5	20	7	10	2.29 CHF
07020-205	M5	30	7	10	2.45 CHF
07020-106	M6	25	10	12	2.60 CHF
07020-206	M6	35	10	12	2.67 CHF
07020-306	M6	45	10	12	2.73 CHF
07020-406	M6	60	10	12	2.90 CHF
07020-108	M8	40	12	25	2.39 CHF
07020-208	M8	50	12	25	2.54 CHF
07020-308	M8	70	12	25	2.90 CHF
07020-408	M8	80	12	25	3.24 CHF
07020-110	M10	50	15	30	2.73 CHF
07020-210	M10	67	15	30	2.97 CHF
07020-310	M10	80	15	30	3.24 CHF
07020-410	M10	100	15	30	3.48 CHF
07020-112	M12	56	18	30	3.37 CHF
07020-212	M12	67	18	30	3.64 CHF
07020-312	M12	80	18	30	3.89 CHF
07020-412	M12	100	18	30	4.33 CHF
07020-512	M12	125	18	30	4.46 CHF
07020-114	M14	60	20	30	3.64 CHF
07020-214	M14	80	20	30	4.33 CHF
07020-314	M14	100	20	30	4.61 CHF
07020-414	M14	125	20	30	5.05 CHF
07020-514	M14	150	20	30	5.94 CHF
07020-116	M16	75	25	30	4.46 CHF
07020-216	M16	100	25	30	4.70 CHF
07020-316	M16	125	25	30	5.17 CHF
07020-416	M16	150	25	30	5.49 CHF
07020-120	M20	100	30	40	6.24 CHF
07020-220	M20	125	30	40	7.35 CHF
07020-320	M20	150	30	40	8.38 CHF
07020-420	M20	180	30	40	9.04 CHF
