Artikelbeschreibung/Produktabbildungen

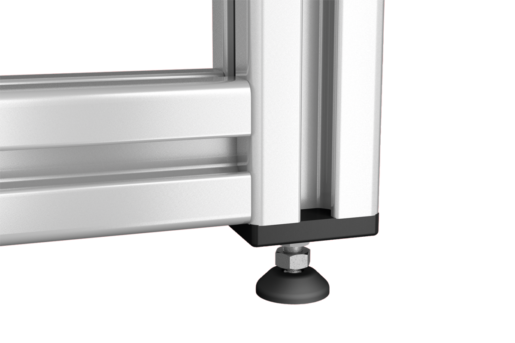

BeschreibungWerkstoff:Zinkdruckguss.Ausführung:blank oder schwarz pulverbeschichtet.Hinweis:Zur Aufnahme von Stellfüßen, Rollen, Ringschrauben und anderen Elementen. Mit Nutensteinen kann die Fußplatte auch seitlich an die Profile angeschraubt werden.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt 10347 Fußplatten Typ B und Typ I 336 kB

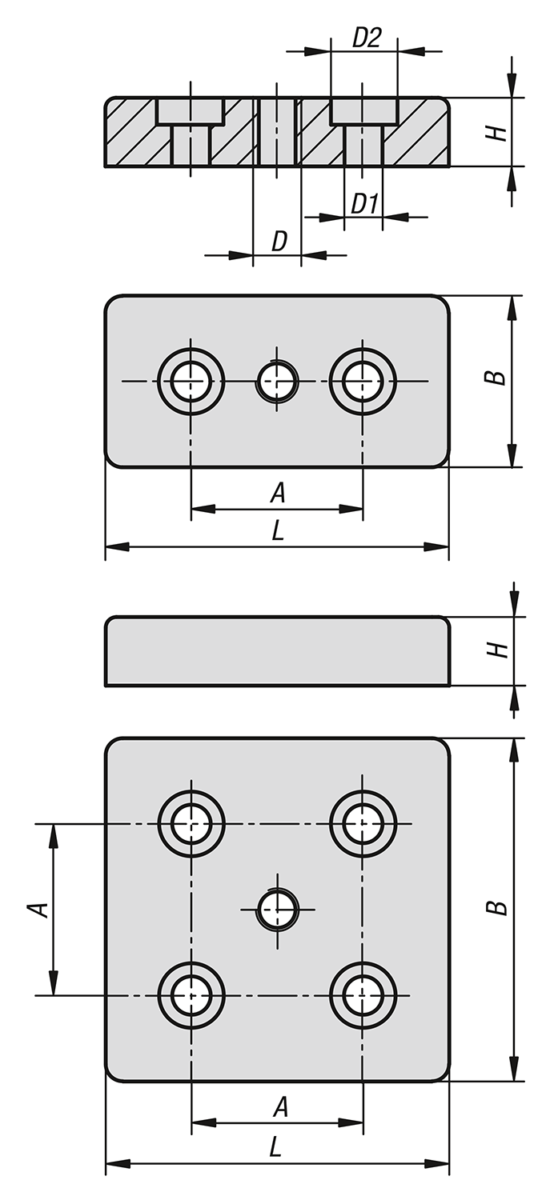

Zeichnungen

Fußplatten Typ B und Typ I

Artikelauswahl/-filter

BestellnummerOberfläche

TypNutbreiteProfilBLHADD1

D2CADZub.PreisBestellen
10347-0840801080blankI840x8040801640M8915 8.55 CHF
10347-0840801100blankI840x8040801640M10915 9.61 CHF
10347-0840801120blankI840x8040801640M12915 9.61 CHF
10347-0840801160blankI840x8040801640M16915 9.61 CHF
10347-0880801080blankI880x8080801640M8915 14.04 CHF
10347-0880801100blankI880x8080801640M10915 14.04 CHF
10347-0880801120blankI880x8080801640M12915 14.04 CHF
10347-0880801160blankI880x8080801640M16915 14.04 CHF
10347-1040802080blankB1040x8040801640M814,520 9.61 CHF
10347-1040802100blankB1040x8040801640M1014,520 9.61 CHF
10347-1040802120blankB1040x8040801640M1214,520 9.61 CHF
10347-1040802160blankB1040x8040801640M1614,520 9.61 CHF
10347-1045902100blankB1045x9045901645M1014,520 12.19 CHF
10347-1045902120blankB1045x9045901645M1214,520 12.19 CHF
10347-1045902140blankB1045x9045901645M1414,520 12.19 CHF
10347-1045902160blankB1045x9045901645M1614,520 12.19 CHF
10347-1045902200blankB1045x9045901645M2014,520 12.19 CHF
10347-1090902100blankB1090x9090901645M1014,520 17.38 CHF
10347-1090902120blankB1090x9090901645M1214,520 17.38 CHF
10347-1090902140blankB1090x9090901645M1414,520 17.38 CHF
10347-1090902160blankB1090x9090901645M1614,520 17.38 CHF
10347-1090902200blankB1090x9090901645M2014,520 17.38 CHF
10347-0630601081schwarz pulverbeschichtetI630x6030601230M86,611 10.40 CHF
10347-0630601101schwarz pulverbeschichtetI630x6030601230M106,611 10.40 CHF
10347-0630601121schwarz pulverbeschichtetI630x6030601230M126,611 10.40 CHF
10347-0630601161schwarz pulverbeschichtetI630x6030601230M166,611 10.40 CHF
10347-0660601081schwarz pulverbeschichtetI660x6060601230M86,611 12.34 CHF
10347-0660601101schwarz pulverbeschichtetI660x6060601230M106,611 12.34 CHF
10347-0660601121schwarz pulverbeschichtetI660x6060601230M126,611 12.34 CHF
10347-0660601161schwarz pulverbeschichtetI860x6060601640M16915 12.34 CHF
10347-0840801081schwarz pulverbeschichtetI840x8040801640M8915 11.83 CHF
10347-0840801101schwarz pulverbeschichtetI840x8040801640M10915 11.83 CHF
10347-0840801121schwarz pulverbeschichtetI840x8040801640M12915 11.83 CHF
10347-0840801161schwarz pulverbeschichtetI840x8040801640M16915 11.83 CHF
10347-0880801081schwarz pulverbeschichtetI880x8080801640M8915 17.00 CHF
10347-0880801101schwarz pulverbeschichtetI880x8080801640M10915 17.00 CHF
10347-0880801121schwarz pulverbeschichtetI880x8080801640M12915 17.00 CHF
10347-0880801161schwarz pulverbeschichtetI880x8080801640M16915 17.00 CHF
10347-0830602081schwarz pulverbeschichtetB830x6030601230M8915 10.27 CHF
10347-0830602101schwarz pulverbeschichtetB830x6030601230M10915 10.27 CHF
10347-0830602121schwarz pulverbeschichtetB830x6030601230M12915 10.27 CHF
10347-1045902101schwarz pulverbeschichtetB1045x9045901645M1014,520 14.42 CHF
10347-1045902121schwarz pulverbeschichtetB1045x9045901645M1214,520 14.42 CHF
10347-1045902141schwarz pulverbeschichtetB1045x9045901645M1414,520 14.42 CHF
10347-1045902161schwarz pulverbeschichtetB1045x9045901645M1614,520 14.42 CHF
10347-1045902201schwarz pulverbeschichtetB1045x9045901645M2014,520 14.42 CHF
10347-1090902101schwarz pulverbeschichtetB1090x9090901645M1014,520 21.15 CHF
10347-1090902121schwarz pulverbeschichtetB1090x9090901645M1214,520 21.15 CHF
10347-1090902141schwarz pulverbeschichtetB1090x9090901645M1414,520 21.15 CHF
10347-1090902161schwarz pulverbeschichtetB1090x9090901645M1614,520 21.15 CHF
10347-1090902201schwarz pulverbeschichtetB1090x9090901645M2014,520 21.15 CHF
