        Bolzenverbindersätze Typ B

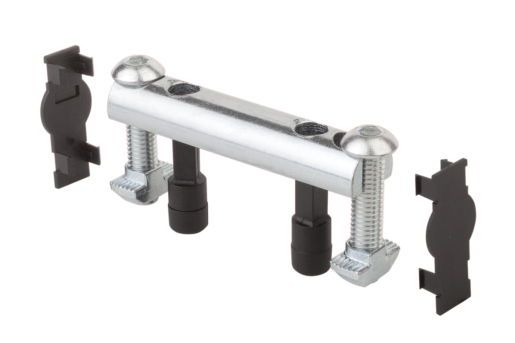

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Bolzen, Schrauben und Hammermuttern Stahl.
Zentrierstift und Abdeckkappen Polyamid, glasfaserverstärkt.
Ausführung:Bolzen, Schrauben und Hammermuttern verzinkt.
Zentrierstift und Abdeckkappen schwarz.Hinweis:Die Verbindungssätze eignen sich für eine rechtwinklige Verbindung von zwei Aluminiumprofilen. Die Verbindungssätze erlauben eine freie Positionierung der Profile. Für hohe Belastungen und zur Aufnahme von Torsionskräften geeignet.

Geringer Bearbeitungsaufwand. Der Verbindersatz benötigt nur eine einseitige Bohrbearbeitung Ø17 mm.
Der Verbindersatz 10215-0828 benötigt nur eine einseitige Bohrbearbeitung Ø11 mm.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt 10215 Bolzenverbindersätze Typ B

283 kB

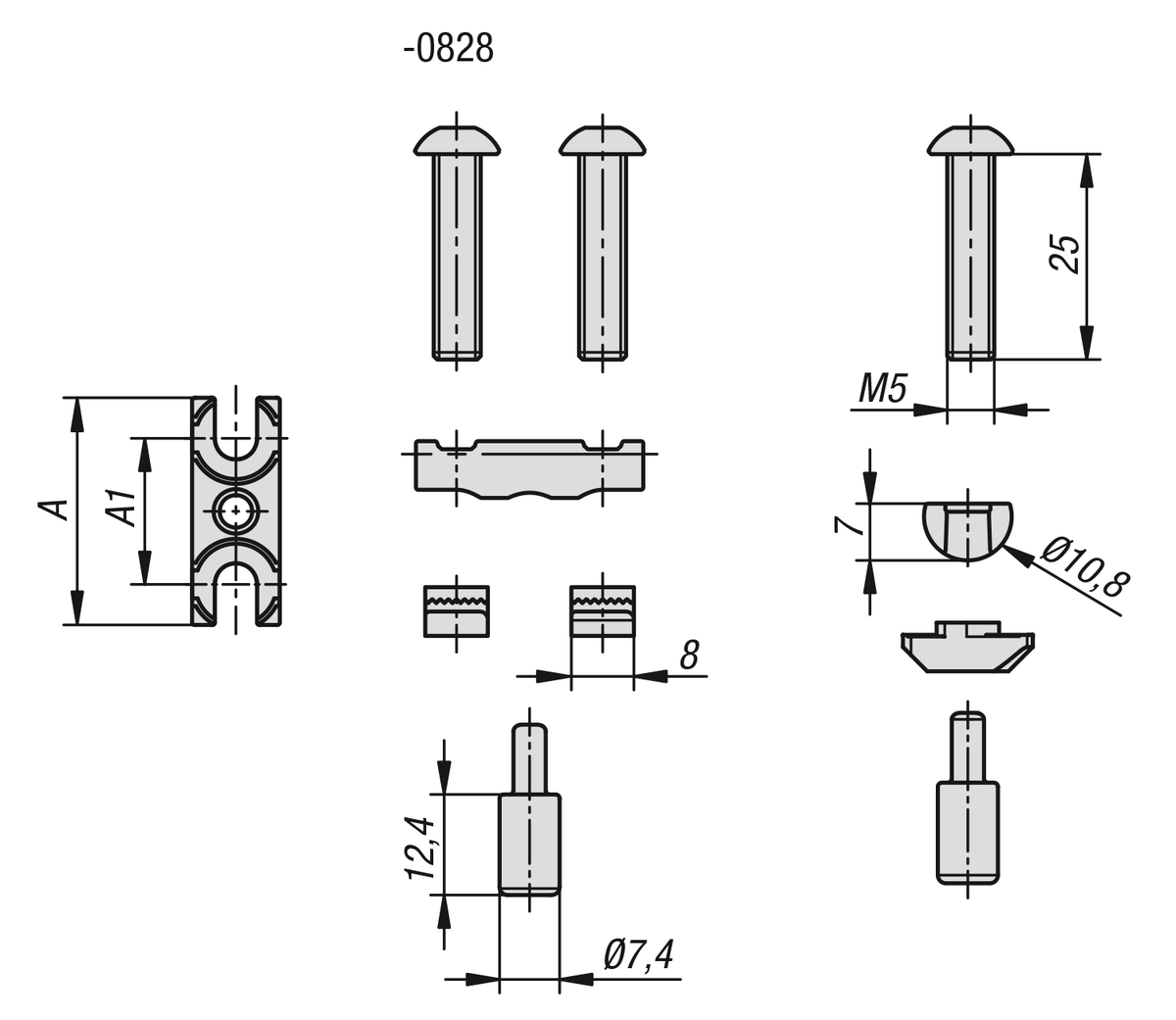

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Typ	Nutbreite	A	A1	A2	D	L	L1	Preis
10215-0828	B	8	28	18	-	11	-	18	6.30 CHF
10215-1040	B	10	37	23	-	17	40	22,5	4.93 CHF
10215-1045	B	10	42	28	-	17	45	22,5	4.93 CHF
10215-1060	B	10	57	43	-	17	60	22,5	6.17 CHF
10215-1080	B	10	77	63	40	17	80	22,5	6.36 CHF
10215-1090	B	10	87	73	45	17	90	22,5	6.36 CHF
