Werkstoff
Stahl.
Ausführung
verzinkt.
Mehr anzeigen
Weniger anzeigen
Beschreibung
Werkstoff
Stahl.
Ausführung
verzinkt.
Hinweis
Die Verbindungssätze eignen sich für eine rechtwinklige Verbindung von zwei Aluminiumprofilen. Die Verbindung ist verdrehgesichert. Bei größeren Profilen können für eine höhere Festigkeit mehrere Verbindungssätze an der Stirnseite verbaut werden.
Geringer Bearbeitungsaufwand. Gewinde in das stirnseitige Kernloch schneiden. Durchgangsbohrung zum Anziehen der Schraube in das gegenüberliegende Profil bohren.
Geringer Bearbeitungsaufwand. Gewinde in das stirnseitige Kernloch schneiden. Durchgangsbohrung zum Anziehen der Schraube in das gegenüberliegende Profil bohren.
Wichtiger Hinweis zum Download von CAD-Modellen
Um unsere CAD-Modelle herunter laden zu können, müssen Sie sich vorher einloggen. Sollten Sie noch kein Konto angelegt haben, registrieren Sie sich bitte unter „Mein Konto“ (rechte Bildschirmseite) und folgen Sie den Anweisungen.
Entdecken Sie das norelem Produktsortiment

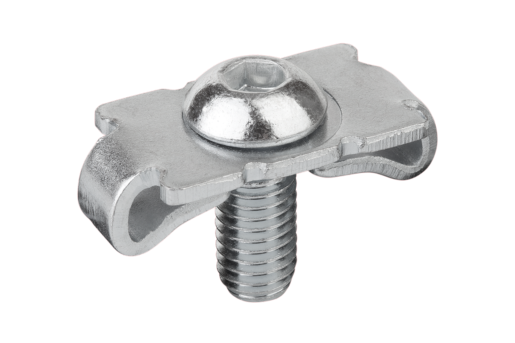

Verbindungssätze Standard
norelem Verbindungssätze werden eingesetzt, um rechtwinklige Verbindungen von zwei Aluminiumprofilen herstellen zu können. Die Verbindungssätze sind so konzipiert, dass sie eine freie Positionierung der Profile zulassen. Für eine höhere Festigkeit können vor allem bei größeren Profilen mehrere Verbindungseinsätze an der Stirnseite verbaut werden.

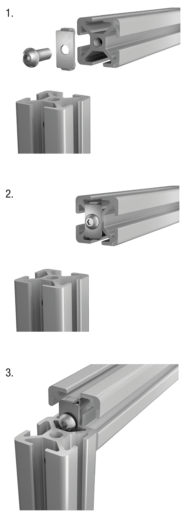

Montage
Zuerst wird ein Loch in ein Profil gebohrt, damit der Bediener später im zusammengebauten Zustand die Schraube des Verbindungssatzes anziehen kann. Am anderen Profil wird in das stirnseitige Kernloch ein Gewinde geschnitten und anschließend der Verbindungssatz eingebaut. Auf diese Weise können beide Aluminiumprofile ohne Probleme miteinander verbunden werden.
