10202Verbindungssätze Universal Typ I |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Verbinder Zinkdruckguss.

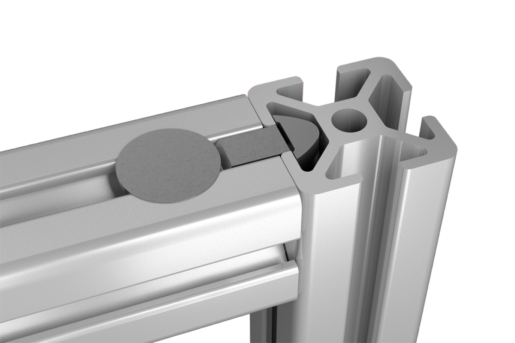

Schraube und Nutenstein Stahl.Ausführung:verzinkt.Hinweis:Die Verbindungssätze eignen sich für eine rechtwinklige Verbindung von zwei Aluminiumprofilen. Die Verbindungssätze erlauben eine freie Positionierung der Profile. Die Verbindung ist verdrehgesichert (der Verdrehschutz kann über eine Sollbruchstelle entfernt werden). Bei größeren Profilen können für eine höhere Festigkeit mehrere Verbindungssätze an der Stirnseite verbaut werden. Der nachträgliche Einbau in bestehende Konstruktionen ist möglich.
Geringer Bearbeitungsaufwand. Der Verbindersatz benötigt nur eine einseitige Bohrbearbeitung.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

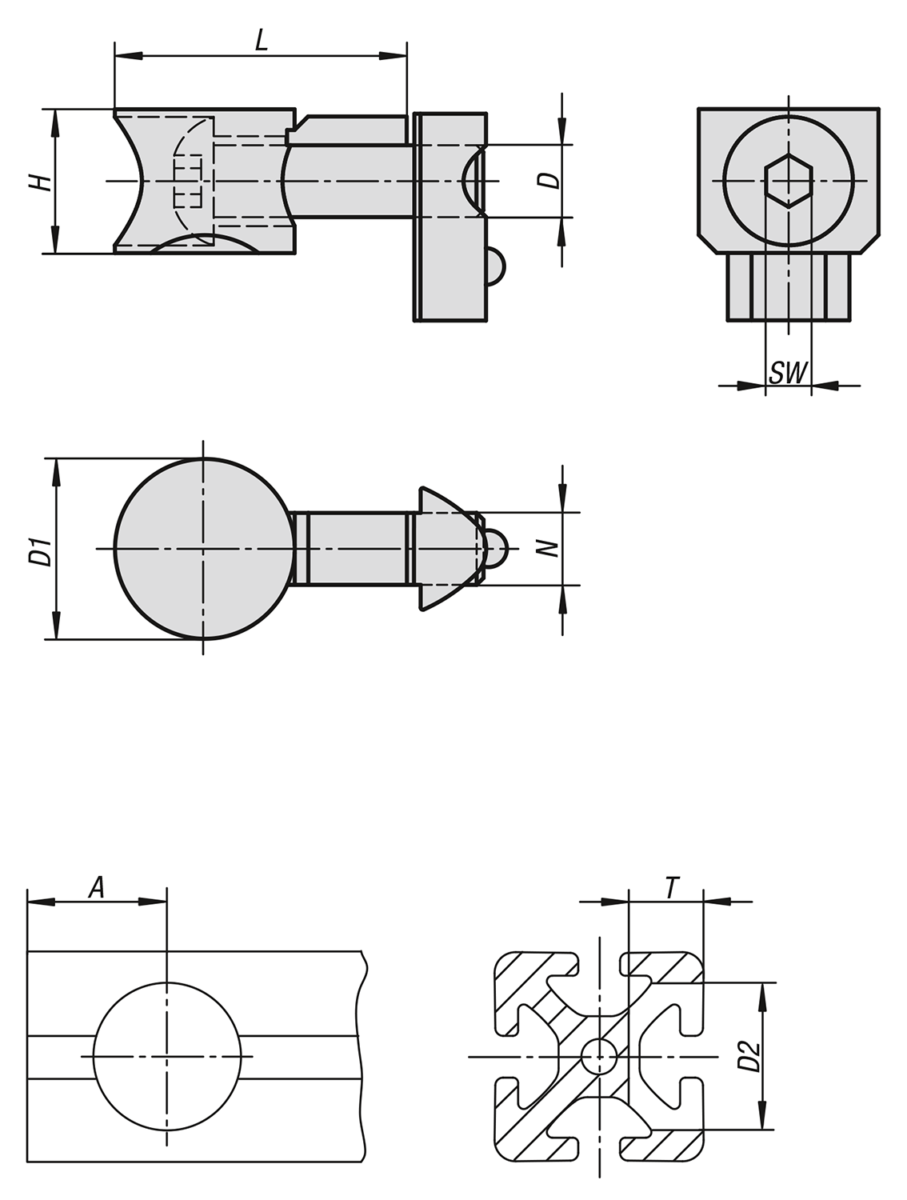

| Bestellnummer | Typ | Nutbreite | D
| D1 | H | L | N | SW | A | D2 | T | CAD | Zub. | Preis | Bestellen |
|---|
| 10202-06 | I | 6 | M6 | 16 | 12,5 | 25,2 | 6,2 | 4 | 15 | 16 | 12,7 |  | | 3.45 CHF | | | 10202-08 | I | 8 | M8 | 20 | 16 | 33,5 | 8 | 5 | 20 | 20 | 16 | | | 3.45 CHF | |
